Einlegeblatt für Einbauanleitung

Thermo Top / Thermo Top T in Audi A4 - Ident-Nr. 776 941

Halter für Hochdruckleitung

Ergänzend zu den in der Einbauanleitung Ident-Nr. 776 941 beschriebenen Vorarbeiten ist bei Dieselfahrzeu-

gen der Austausch des Halters zur Befestigung der Hochdruckleitung erforderlich. Die Arbeiten sind gemäß den

in diesem Einlegeblatt beschriebenen Arbeitsschritten durchzuführen.

Vorwort

Dieses Einlegeblatt gilt in Verbindung mit der zugehörigen Einbauanleitung für die Pkw Audi A4 - Gültigkeit sie-

he Einbauanleitung Ident-Nr. 776 941 - wenn technische Änderungen am Fahrzeug den Einbau nicht beeinflus-

sen unter Ausschluß irgendwelcher Haftungsansprüche. Je nach Version und Ausstattung des Fahrzeuges

können beim Einbau Änderungen gegenüber diesem Einlegeblatt und der dazugehörenden Einbauanleitung

notwendig werden. In jedem Fall sind jedoch die Vorschriften der "Einbauanweisung" und "Betriebsanweisung"

Thermo Top / Thermo Top T zu befolgen.

Die entsprechenden Regeln der Technik sind beim Einbau einzuhalten.

Nur bei Fahrzeug mit Dieselmotor

Vorarbeiten

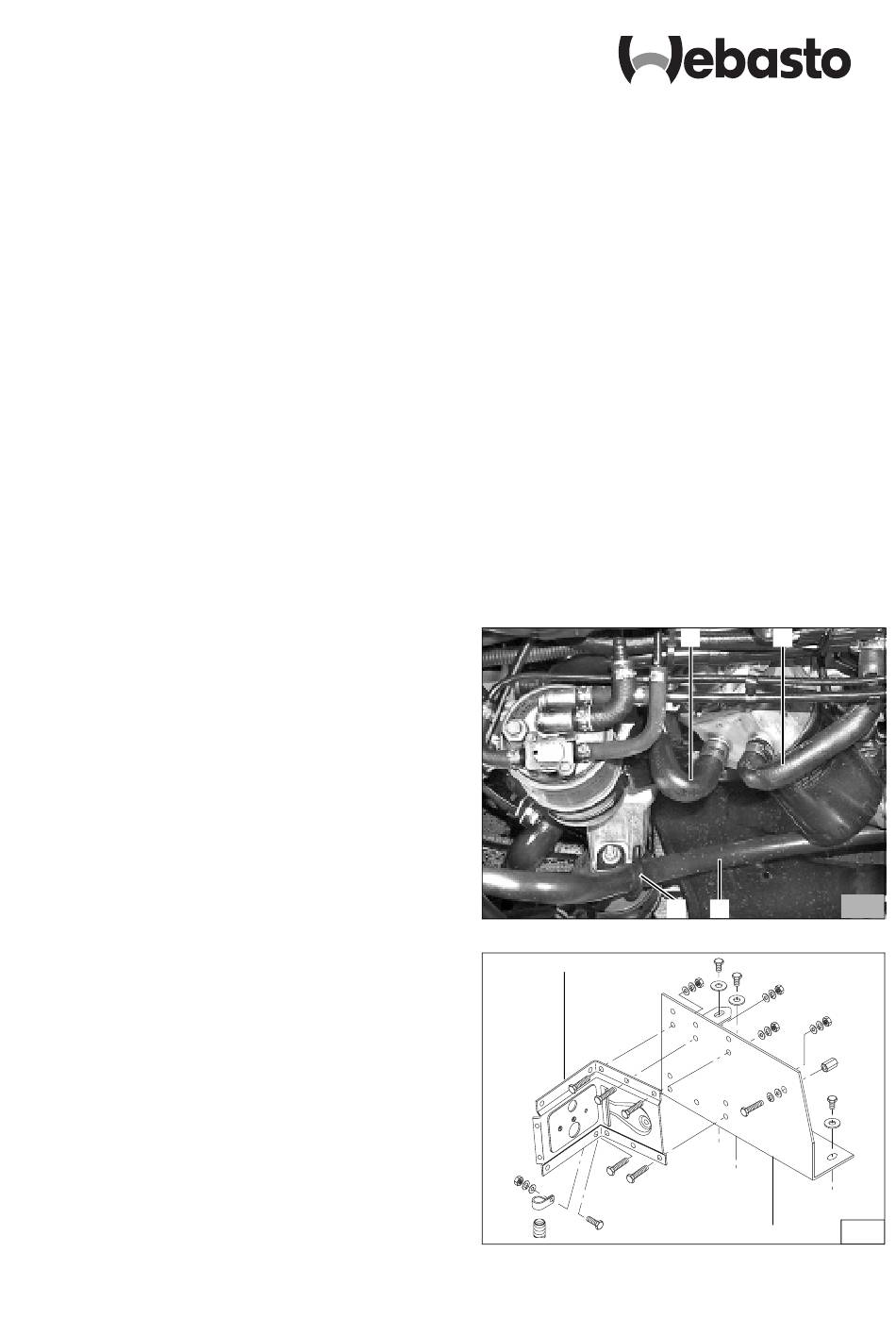

- Schläuche (1/1,2) abbauen, 10mm kürzen und

wieder montieren

- Halter für Hochdruckleitung (1/3) abbauen und

durch den im Einbaukit enthaltenen Halter (1/4)

ersetzen

ACHTUNG:

Bei der Montage des Heizgerätes ist auf minimalen

Freigang zwischen Hochdruckleitung (1/3) und

Heizgerät von 18mm zu achten!

Einbau Halteplatte

HINWEIS:

Bei der Montage der Halteplatte (2/1) am Halter

(2/2) das untere Lochbild gemäß Skizze Bild 2 ver-

wenden

Ident.-Nr. 987 12A
