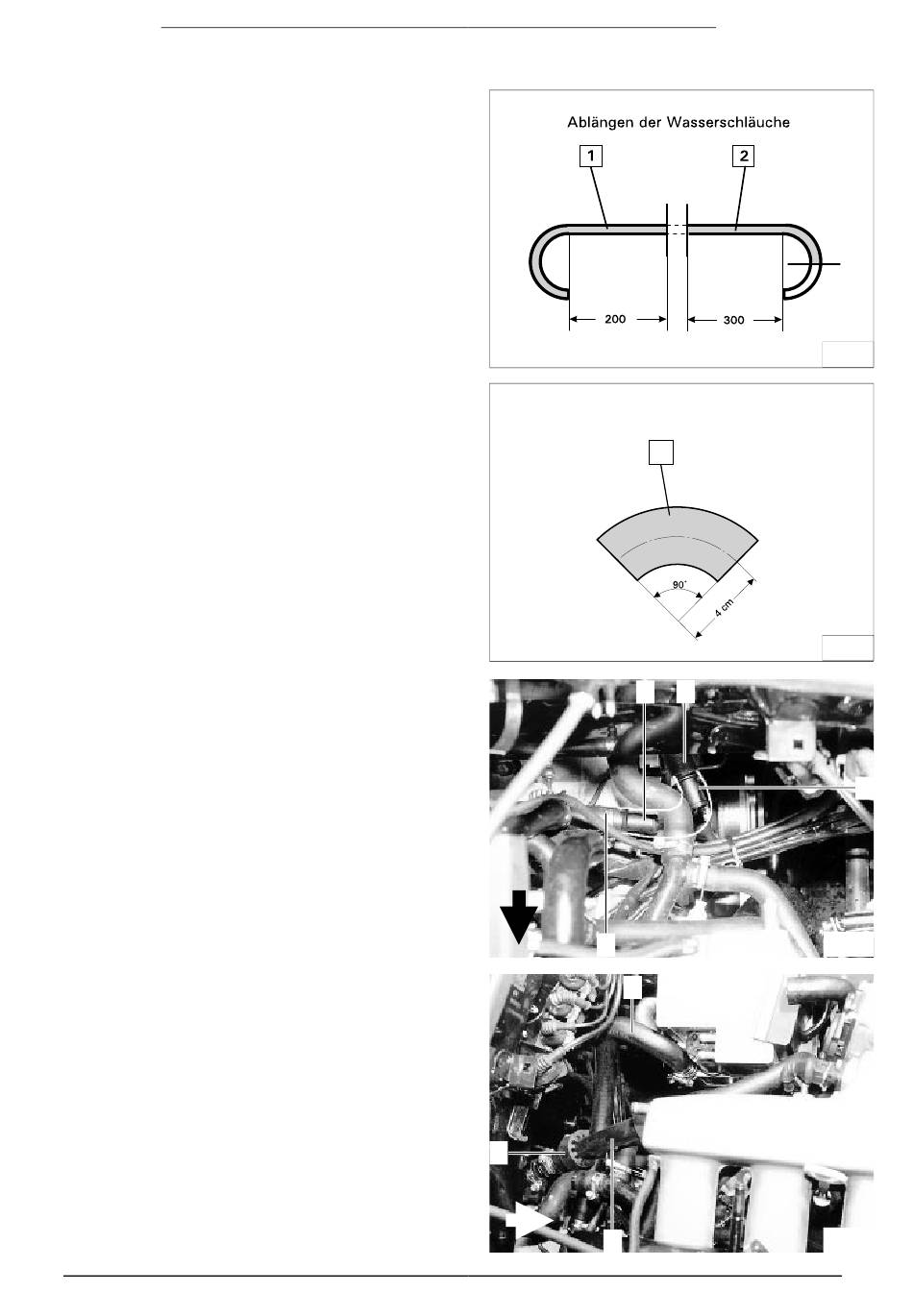

Webasto Thermo Top T Einbauanleitung Seite 13

AUDI A4
• •
Nur bei den Motoren 1.8T/1.9 TDI
- von dem im Lieferumfang enthaltenen Wasser-
schlauch 2 Schlauchstücke wie in Bild 33 dargestellt
abtrennen:
1 x 200 mm mit 180° Bogen (33/1)
1 x 300 mm mit 90° Bogen (33/2)
HINWEIS:
Wasserschläuche mit Kabelbindern fixieren, um
Scheuerstellen von Wasserschläuchen und Schlauch-
schellen an der Karosserie zu vermeiden!
- Schlauchstück (34/1) von fahrzeugeigenen Vorlauf-
Wasserschlauch zum
(weiße Linien in Bild 35) entfernen
- 2 Verbindungsrohre 20x18 (35/1) einsetzen und mit
Schlauchschellen befestigen
- Wasserschlauch 300 mm am Verbindungsrohr zum
Vorlaufschlauch-Heizungswärmetauscher
aufstecken und mit Schlauchschelle befestigen
- Distanzgummi (36/3) auf Wasserschlauch aufschie-
ben und wie in Bild 36 dargestellt fixieren
- Wasserschlauch 200 mm am Verbindungsrohr zum
Vorlaufschlauch-Motor (35/3) aufstecken und mit
Schlauchschelle befestigen
- Wasserschlauch 300 mm (36/1) mit 90°-Bogen am
Heizgeräte-Wasseraustritt
Schlauchschelle befestigen
- Wasserschlauch 200 mm (36/2) mit 180°-Bogen am
Heizgeräte-Wassereintritt
Schlauchschelle befestigen
- Wasserschläuche mit Kabelbindern fixieren
Heizungswärmetauscher
(35/2)
aufstecken und mit
aufstecken und mit
Fahrzeugeigenes Schlauchstück
1
1
3
2
3
1
Thermo Top T
33
34
2
35
36
13
1
