Inbetriebnahme
8.3.2

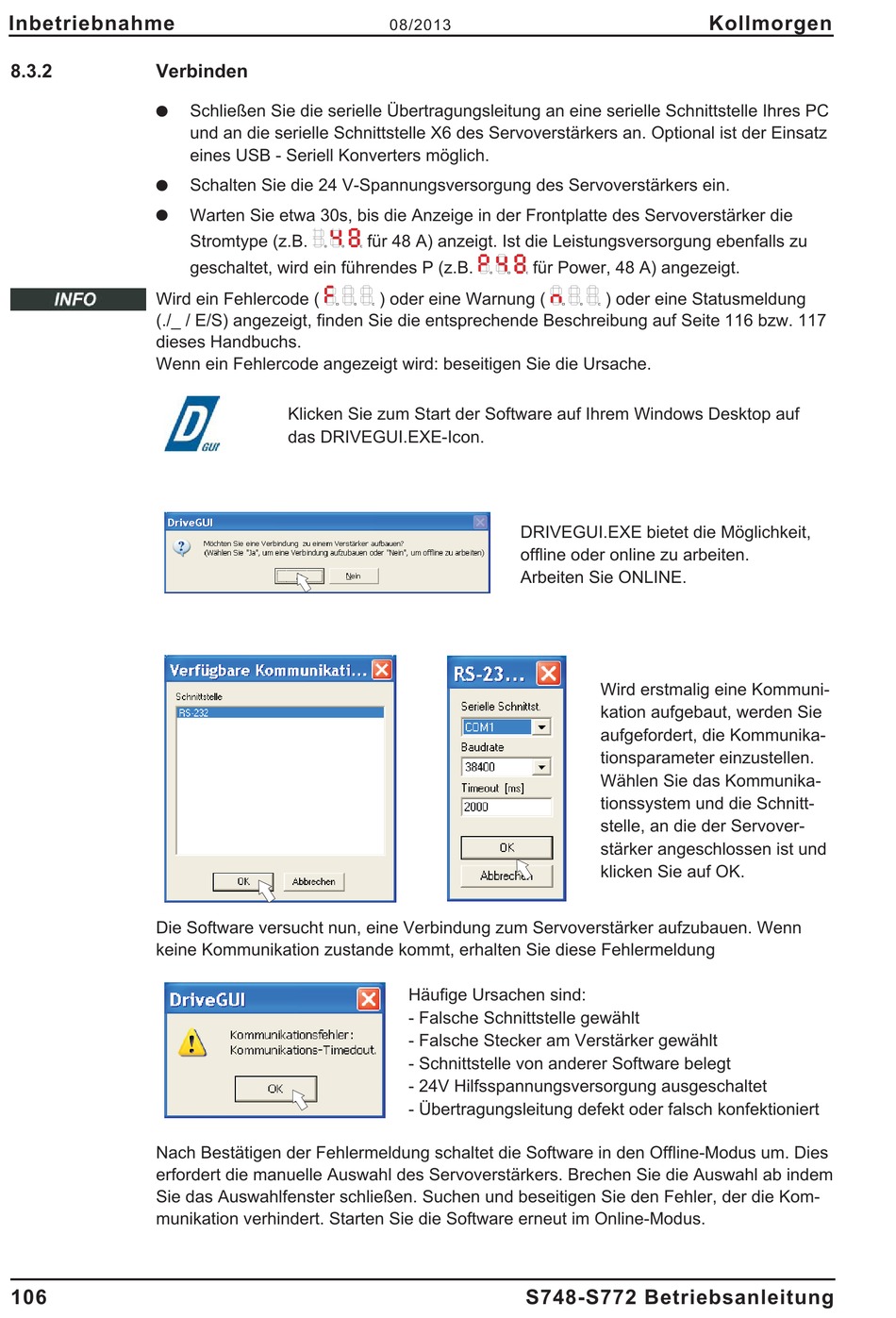

Verbinden

l
l
l
Wird ein Fehlercode (
(./_ / E/S) angezeigt, finden Sie die entsprechende Beschreibung auf Seite 116 bzw. 117
dieses Handbuchs.
Wenn ein Fehlercode angezeigt wird: beseitigen Sie die Ursache.
Die Software versucht nun, eine Verbindung zum Servoverstärker aufzubauen. Wenn
keine Kommunikation zustande kommt, erhalten Sie diese Fehlermeldung
Nach Bestätigen der Fehlermeldung schaltet die Software in den Offline-Modus um. Dies
erfordert die manuelle Auswahl des Servoverstärkers. Brechen Sie die Auswahl ab indem
Sie das Auswahlfenster schließen. Suchen und beseitigen Sie den Fehler, der die Kom-
munikation verhindert. Starten Sie die Software erneut im Online-Modus.
106
Schließen Sie die serielle Übertragungsleitung an eine serielle Schnittstelle Ihres PC
und an die serielle Schnittstelle X6 des Servoverstärkers an. Optional ist der Einsatz
eines USB - Seriell Konverters möglich.
Schalten Sie die 24 V-Spannungsversorgung des Servoverstärkers ein.
Warten Sie etwa 30s, bis die Anzeige in der Frontplatte des Servoverstärker die
Stromtype (z.B.
geschaltet, wird ein führendes P (z.B.
Klicken Sie zum Start der Software auf Ihrem Windows Desktop auf
das DRIVEGUI.EXE-Icon.
08/2013
für 48 A) anzeigt. Ist die Leistungsversorgung ebenfalls zu
für Power, 48 A) angezeigt.
) oder eine Warnung (
DRIVEGUI.EXE bietet die Möglichkeit,
offline oder online zu arbeiten.
Arbeiten Sie ONLINE.
Häufige Ursachen sind:
- Falsche Schnittstelle gewählt
- Falsche Stecker am Verstärker gewählt
- Schnittstelle von anderer Software belegt
- 24V Hilfsspannungsversorgung ausgeschaltet
- Übertragungsleitung defekt oder falsch konfektioniert
S748-S772 Betriebsanleitung
Kollmorgen
) oder eine Statusmeldung
Wird erstmalig eine Kommuni-
kation aufgebaut, werden Sie
aufgefordert, die Kommunika-
tionsparameter einzustellen.
Wählen Sie das Kommunika-
tionssystem und die Schnitt-
stelle, an die der Servover-
stärker angeschlossen ist und
klicken Sie auf OK.
