3 Gehen Sie zu [A.7.4]:
Inbetriebnahme > Test Aktor.
4 Wählen Sie einen Aktor aus und drücken Sie dann
Beispiel: Pumpe.
5 Wählen Sie OK und drücken Sie dann
Ergebnis: Der Aktor-Testlauf beginnt. Er wird automatisch beendet.
Um den Vorgang manuell zu stoppen, drücken Sie
OK und drücken Sie dann .
Mögliche Aktor-Testläufe
▪ Pumpentest
INFORMATION
Stellen Sie sicher, dass das gesamte System vor der
Durchführung des Testlaufs entlüftet wird. Vermeiden Sie
außerdem Störungen im Wasserkreislauf während des
Testlaufs.
▪ Solarpumpentest
▪ Absperrventiltest
▪ Test des 3-Wege-Ventils
▪ Test des Alarmausgangs
▪ Test des Kühlen/Heizen-Signals
▪ Schnellerwärmungstest
▪ Test der Brauchwasserpumpe
▪ Gaskesseltest
▪ Test des Bypass-Ventils
INFORMATION
Der Sollwert für einen Testlauf des Kessels beträgt 40°C.
Berücksichtigen Sie, dass während des Kesselbetriebs
eine Temperaturüberschreitung von 5°C insbesondere in
Verbindung mit Bodenheizungskreisläufen möglich ist.
10.4.5 Estrich-Austrocknung mittels der
Unterbodenheizung
Diese Funktion wird zur langsamen Austrocknung des Estrichs einer
Unterbodenheizung beim Bau eines Hauses verwendet. Der
Monteur kann diese Funktion programmieren und ausführen.
Stellen Sie sicher, dass die Vorlauftemperatur-Startseite, die
Raumtemperatur-Startseite und
ausgeschaltet sind.
Sie kann auch bei nicht komplett ausgeführter Installation der
Außengeräte durchgeführt werden. In diesem Fall führt der
Gaskessel die Austrocknung durch und liefert den Vorlauf ohne
Betrieb der Wärmepumpe.
Wenn noch kein Außengerät installiert ist, dann schließen Sie das
Hauptstromversorgungskabel über X2M/30 und X2M/31 an das
Innengerät an. Siehe "7.11.6
Hauptstromversorgung des Innengeräts an" auf
INFORMATION
▪ Wenn Notfall auf Manuell ([A.5.1.2]=0) gesetzt und das
Gerät für den Start im Notbetrieb eingestellt ist, fordert
Sie die Bedieneinheit vor dem Start zu einer
Bestätigung auf. Die Funktion "Estrich-Aufheiz" mittels
der Unterbodenheizung ist auch dann aktiv, wenn der
Benutzer den Notbetrieb NICHT bestätigt.
▪ Während der Estrich-Aufheizung
Unterbodenheizung ist die Funktion zur Begrenzung
der Pumpendrehzahl [9‑0D] NICHT verfügbar.
RVLQ05+08CAV4 + RHYHBH05AA + RHYHBH/X08AA +
RHYKOMB33AA
ROTEX HPU hybrid
4P355635-1A – 2016.02
> Monteureinstellungen >
.
.
, wählen Sie
die Brauchwasser-Startseite
So schließen Sie die
Seite 42.
mittels der
HINWEIS
Der Monteur ist für folgende Punkte verantwortlich:
▪ Kontaktaufnahme
Anweisungen zur Austrocknung, um Risse des Estrichs
zu vermeiden
▪ Programmierung
Austrocknung mittels der Unterbodenheizung gemäß
den oben aufgeführten
Estrichherstellers
▪ Regelmäßige Überprüfung
Funktion der Konfiguration
▪ Auswahl des korrekten, mit dem für den Boden
verwendeten Estrich übereinstimmenden Programms
HINWEIS
Die Funktion "Frostschutz Raum" ist standardmäßig
deaktiviert ([2‑06]=0). Aktivieren Sie diese Funktion erst,
wenn die Unterboden-Estrich-Austrocknung erfolgreich
abgeschlossen wurde. Die Missachtung dieses Hinweises
kann zu Rissen im Estrich führen.
HINWEIS
Damit die Estrich-Aufheizung
Unterbodenheizung gestartet werden kann, stellen Sie
sicher, dass die folgenden Einstellungen vorgenommen
wurden:
▪ [2‑06]=0
▪ [4‑00]=1
▪ [4‑04]=2
▪ [C‑02]=0
▪ [D‑01]=0
▪ [4‑08]=0
▪ [4‑01]≠1
Der Monteur kann bis zu 20 Schritte programmieren. Für jeden
Schritt muss er Folgendes eingeben:
1 Dauer in Stunden, bis zu 72 Stunden
2 Soll-Vorlauftemperatur.

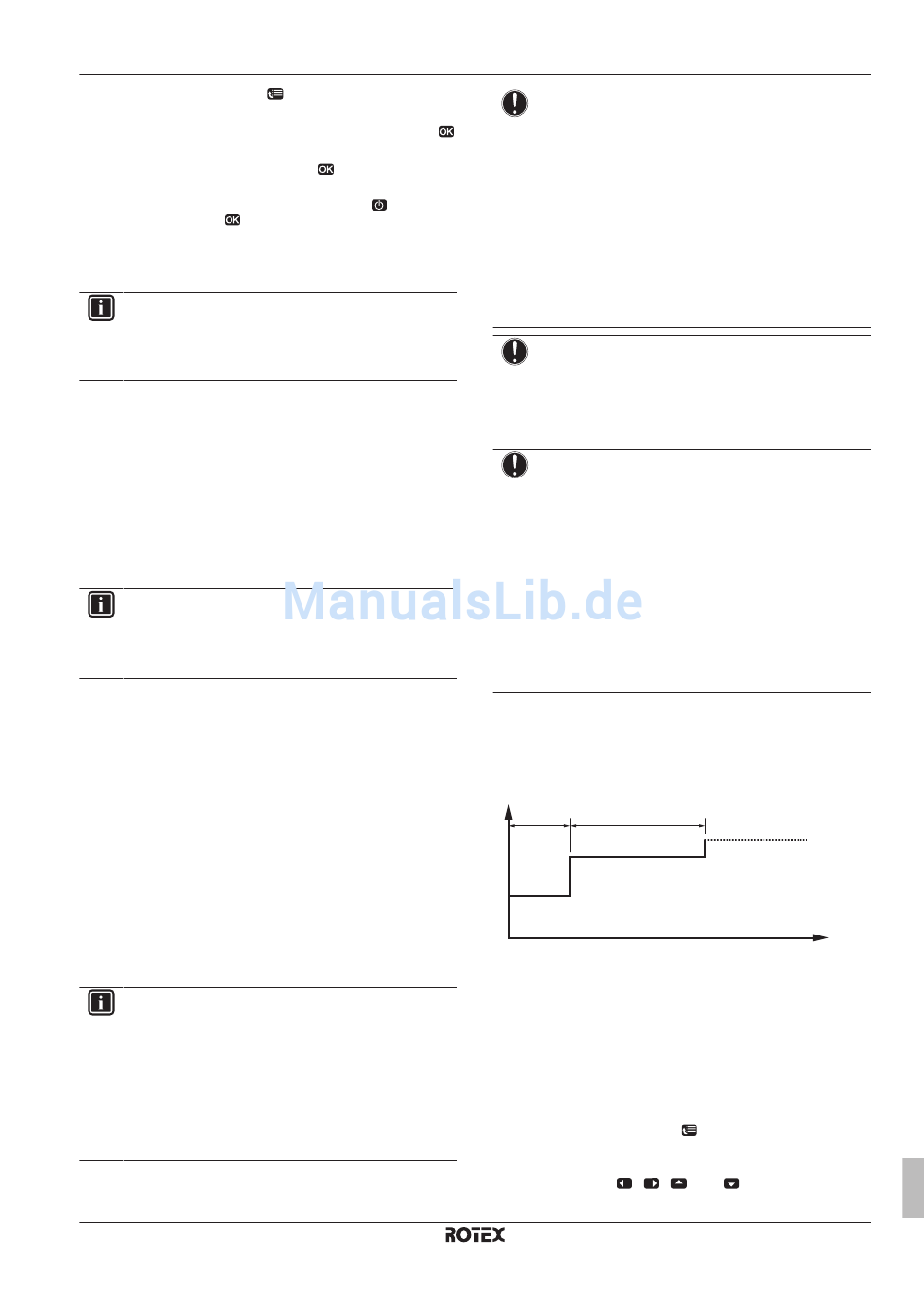

Beispiel:
T
24h (1) 36h (2)
25°C (1) 35°C (2)
A1
T Soll-Vorlauftemperatur (15~55°C)
t Dauer (1~72 Std.)
(1) Aktionsschritt 1
(2) Aktionsschritt 2
So programmieren Sie die Estrich-Austrocknung
mittels der Unterbodenheizung
1 Setzen Sie die Zugriffserlaubnisstufe auf "Monteur". Siehe
setzen Sie die Zugriffserlaubnisstufe auf "Monteur"" auf
Seite 53.
2 Gehen Sie zu [A.7.2]:
Inbetriebnahme > Estrich-Aufheizprogramm > Aufheizprog.
Festlegen.
3 Verwenden Sie , ,
programmieren.
10 Inbetriebnahme
zum Estrichhersteller
des Programms zur Estrich-
Anweisungen
der ordnungsgemäßen
mittels
t
> Monteureinstellungen
und , um den Zeitplan zu
Referenzhandbuch für den Monteur
für
des
der
"So
>
89
