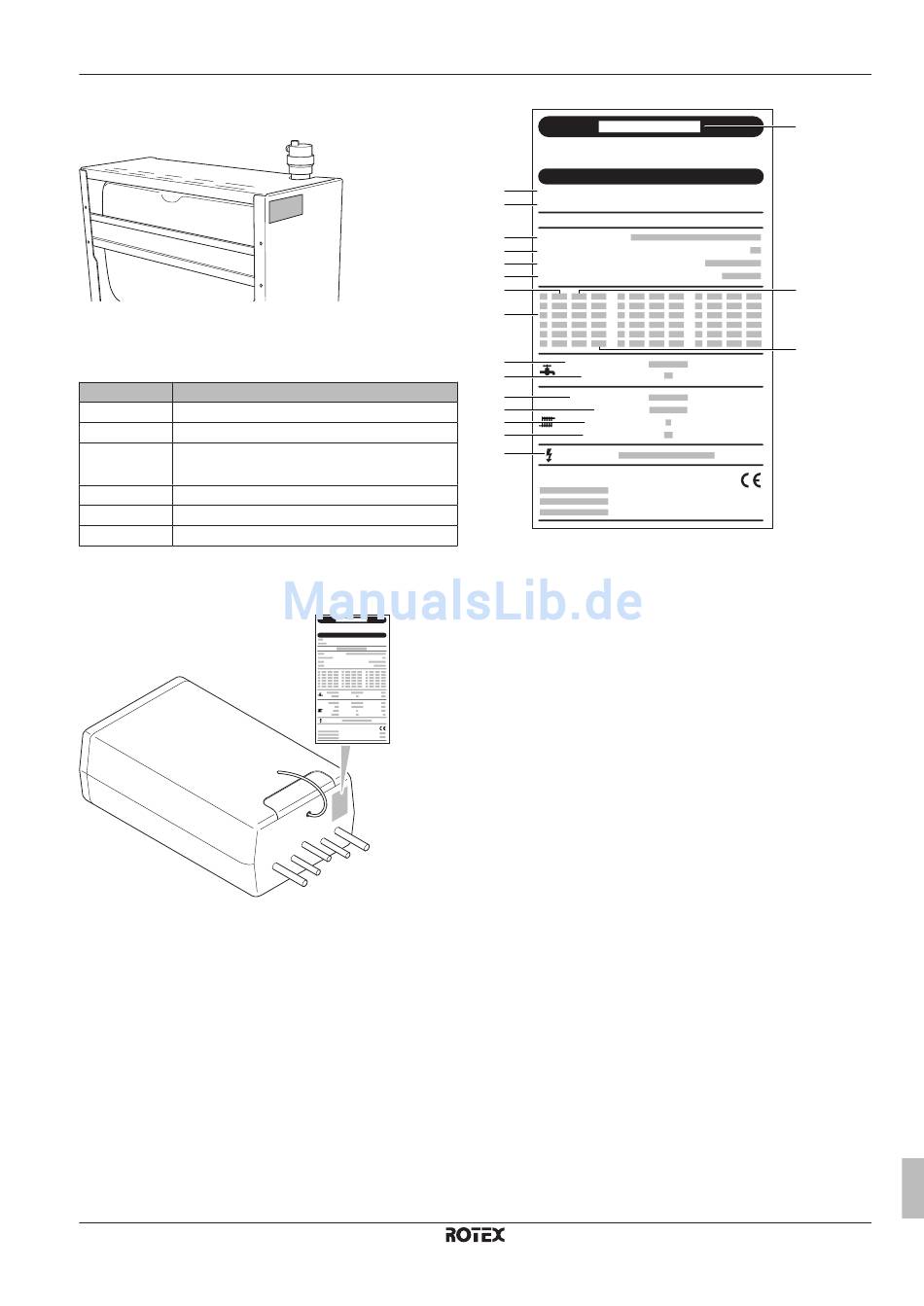

5.2.2 Typenschild: Innengerät
Wo?
Modellkennung
Beispiel: R HY HBH 05 AA V3
Code
R Modell ROTEX
HY Hybrid-Innengerät
HBH HBH=Hydrobox , nur Heizen
HBX=Hydrobox, Heizen und Kühlen
05 Kapazitätsklasse
AA Modellserie
V3 Stromversorgung
5.2.3

Typenschild: Gasboiler

Wo?
RVLQ05+08CAV4 + RHYHBH05AA + RHYHBH/X08AA +
RHYKOMB33AA
ROTEX HPU hybrid
4P355635-1A – 2016.02
Beschreibung
5 Über die Geräte und Optionen
Modellkennung
b
No:
c
Anno:
Condensing boiler
d
Type:
e
NOx classe:
f
PIN:
r
G.C.:
h
g
k
Qnw(net)
l
PMW
m
Qn (net)
n
Pn
o
PMS
p
Tmax
q
a Modell
b Seriennummer
c Herstellungsjahr
d Gerätetyp
e NOx-Klasse
f PIN-Nummer: mitgeteilte Gehäusereferenz
g Einsatzland
h Gastyp
i Gaszufuhrdruck (mbar)
j Gerätekategorie
k Brauchwasserwärmeleistung (kW)
l Maximaler Brauchwasserdruck (bar)
m Wärmeleistung (Raumheizung) (kW)
n Nennleistung (kW)
o Maximaler Raumheizungsdruck (bar)
p Maximale Strömungstemperatur (°C)
q Stromversorgung
r GCN = Abk. für Gas Council Number
5.3 Kombinieren von Geräten und
Optionen
5.3.1 Mögliche Optionen für das Außengerät
Ablaufwanne (EKDP008CA)
Die Ablaufwanne ist erforderlich, um das Kondensat vom
Außengerät zu sammeln. Das Ablaufwannen-Kit besteht aus:
▪ Ablaufblech
▪ Installationshalter
Die Installationsanweisungen sind der Installationsanleitung der
Ablaufwanne zu entnehmen.
Heizer für Ablaufwanne (EKDPH008CA)
Der Heizer für die Ablaufwanne ist erforderlich, um ein Einfrieren der
Ablaufwanne zu vermeiden.
Es wird empfohlen, diese Option in kälteren Regionen zu
installieren, in denen es zu niedrigen Temperaturen oder schweren
Schneefällen kommen kann.
Die Installationsanweisungen sind der Installationsanleitung des
Heizers für die Ablaufwanne zu entnehmen.
a
i
j
kW
bar
kW
kW
bar
°C
0063
2013
Referenzhandbuch für den Monteur
