7 Installation
9 Schließen Sie die Schaltkastenabdeckung des Innengeräts.
10 Schließen Sie die Schaltkastenabdeckung des Gaskessels.
11 Schließen Sie den Gaskessel.

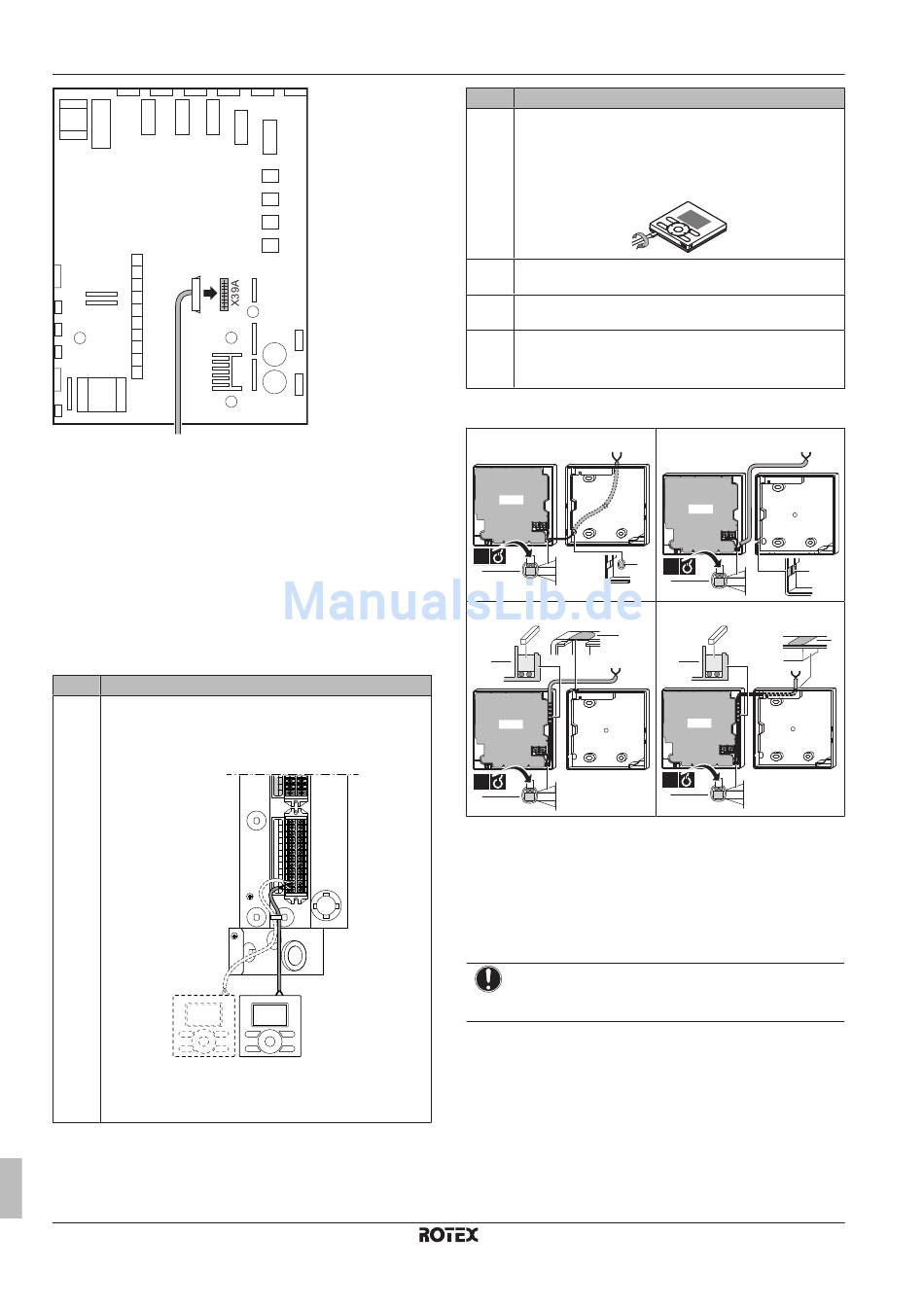

7.11.9 So schließen Sie die Bedieneinheit an
▪ Wenn Sie 1 Bedieneinheit verwenden, können Sie sie am
Innengerät (zur Steuerung in der Nähe des Innengeräts) oder im
Raum (bei Verwendung als Raumthermostat) installieren.
▪ Wenn Sie 2 Bedieneinheiten verwenden, können Sie 1
Bedieneinheit am Innengerät (zur Steuerung in der Nähe des
Innengeräts) und 1 Bedieneinheit im Raum (zur Verwendung als
Raumthermostat) installieren.
Nr.
1 Schließen Sie das Kabel der Bedieneinheit an das
Innengerät an.
Das Kabel mit Kabelbindern an den
Kabelbinderhalterungen befestigen.
b
a Haupt-Bedieneinheit
b Optionale Bedieneinheit
Referenzhandbuch für den Monteur
44
Aktion
X1M
X5M
2
1
a
(a)
Nr.
2 Stecken Sie einen Schraubendreher in die Schlitze unter
der Bedieneinheit und nehmen Sie die Frontblende
vorsichtig von der Rückblende ab.
Die Platine befindet sich in der Frontblende der
Bedieneinheit. Vermeiden Sie Beschädigungen.
3 Befestigen Sie die Rückblende der Bedieneinheit an der
Wand.
4 Führen Sie die Anschlüsse wie in 4A, 4B, 4C oder 4D
gezeigt durch.
5 Bringen Sie die Frontblende wieder an der Rückblende an.
Achten Sie beim Befestigen der Frontblende am Gerät
darauf, dass die Kabel NICHT eingeklemmt werden.
(a) Die Haupt-Bedieneinheit ist für den Betrieb erforderlich,
muss aber separat bestellt werden (obligatorische Option).
4A Von der Rückseite
PCB
1×
a
b
4C Von oben
a
b
PCB
1×
b
a Schneiden Sie diesen Teil für die Durchführung der Kabel
mit einer Kneifzange oder dergleichen aus.
b Befestigen Sie die Kabel mit dem Kabelhalter und der
Klemme am vorderen Teil des Gehäuses.
7.11.10 So schließen Sie das Absperrventil an
1 Schließen Sie das Ventilsteuerkabel an die entsprechenden
Klemmen wie in der Abbildung unten dargestellt an.
HINWEIS
Die Verkabelung ist bei einem NC-Ventil (Schließer) und
einem NO-Ventil (Öffner) unterschiedlich.
RVLQ05+08CAV4 + RHYHBH05AA + RHYHBH/X08AA +
Aktion
4B Von der linken Seite
PCB
1× a
b
4D Von oben Mitte
a
b
PCB
1×
b
RHYKOMB33AA
