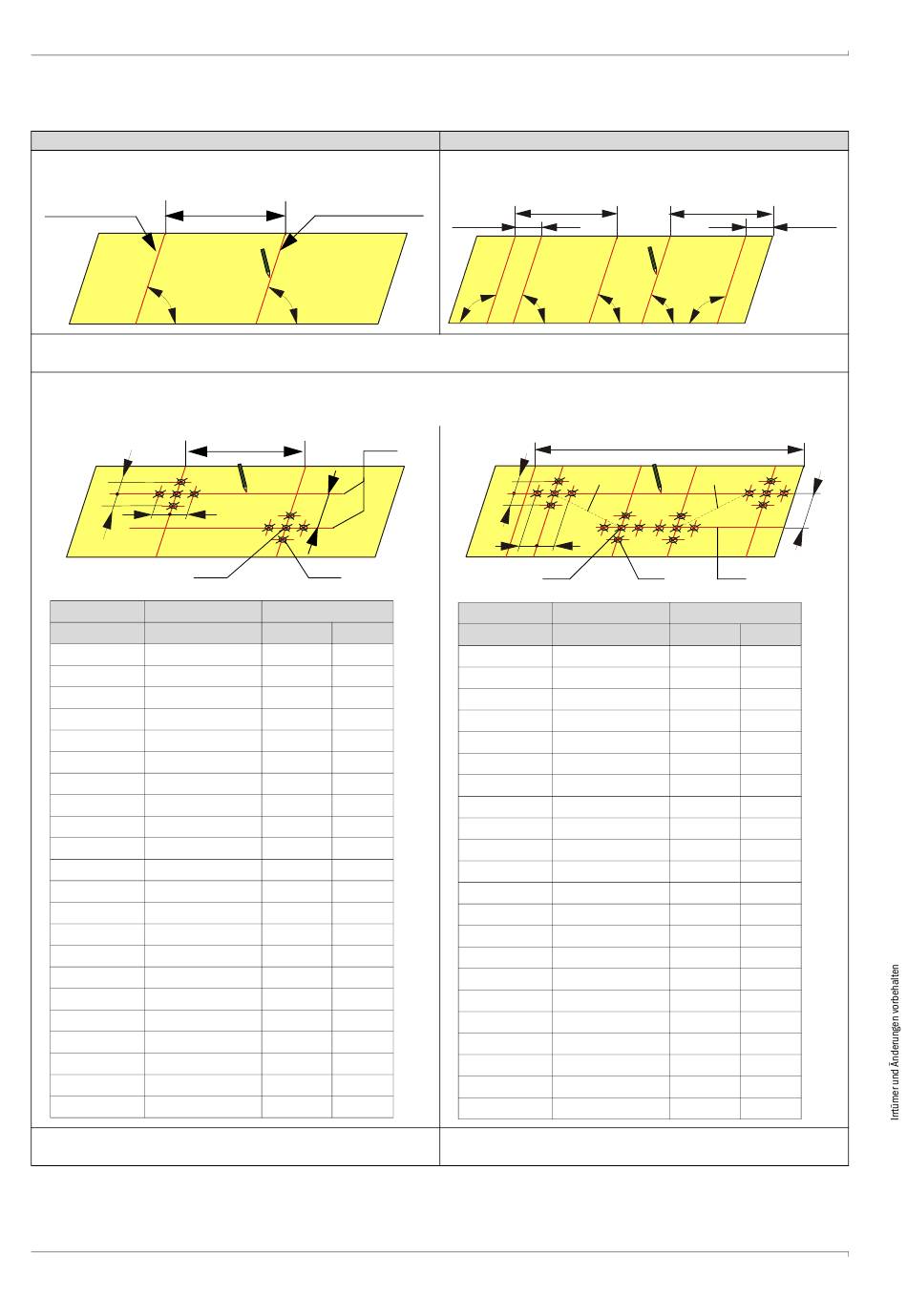

Schritt 2: Stutzenpositionen auf dem Folienstreifen markieren
1-Pfad-Konfiguration
4a) Streifen wieder auseinander falten und Knicklinie markieren.
Überlappungslinie
90 °
5) Hilfslinien (1) für die Stutzenpositionen mit dem in der Tabelle angegebenen Abstand anzeichnen, die Kreuzungspunkte (2) markieren
und Markierungspunkte (3) im Abstand von 60 mm (x) von den Kreuzungspunkten kennzeichnen.
Die folgenden Tabellen gelten für Rohrnennweiten nach ANSI B36.10.
Sollten die Durchmesser der Rohrleitung davon abweichen, kann mit dem Geometriekalkulator Sheet "Calc transducer distance" der
zugehörige Stutzenabstand berechnet werden.
x
x
x x
x = 60 mm
Nennweite
Außendurchmesser
Zoll
mm
4
114,3
5
141,3
6
168,3
8
219,1
10
273
12
323,8
14
355,6
16
406,4
18
457,2
20
508
22
558,8
24
609,6
26
660,4
28
711,2
30
762
32
812,8
34
863,6
36
914,4
42
1066,8
48
1219,2
52
1321
56
1422
6a) Werte a und U/2 messen und notieren (für die Berechnung von
Pfadwinkel und Pfadlänge erforderlich).
66
U/2
Knicklinie
90 °
U/2
1
a
2
3
Stutzenabstand a
mm
Zoll
66
2,6
82
3,2
97
3,8
126
5,0
158
6,2
187
7,4
205
8,1
235
9,2
264
10,4
293
11,5
323
12,7
352
13,9
381
15,0
411
16,2
440
17,3
469
18,5
499
19,6
528
20,8
616
24,2
704
27,7
763
30,0
821
32,3
FLOWSIC300 · Betriebsanleitung · 8014243/13FN/V 2-1/2019-04 · © SICK Engineering GmbH
2-Pfad-Konfiguration
4b) Streifen wieder auseinander falten und Knicklinie wie folgt
markieren:
2,498•r
0,6435•r
90 °
90 °
x
Pfad 1
x
x x
x = 60 mm
2
Nennweite
Außendurchmesser Stutzenabstand a
Zoll
mm
4
114,3
5
141,3
6
168,3
8
219,1
10
273
12
323,8
14
355,6
16
406,4
18
457,2
20
508
22
558,8
24
609,6
26
660,4
28
711,2
30
762
32
812,8
34
863,6
36
914,4
42
1066,8
48
1219,2
52
1321
56
1422
6b) Werte a und U messen und notieren (für die Berechnung von
Pfadwinkel und Pfadlänge erforderlich).
Installation der Stutzen
2,498•r
0,6435•r
r = D/2
(→ S. 63,
90 °
90 °
§4.1.2)
U
Pfad 2
3
1
mm
Zoll
53
2,1
65
2,6
78
3,1
101
4,0
126
5,0
150
5,9
164
6,5
188
7,4
211
8,3
235
9,2
258
10,2
282
11,1
305
12,0
328
12,9
352
13,9
375
14,8
399
15,7
422
16,6
493
19,4
563
22,2
610
24,0
657
25,9
a
