BEDIENINGS- EN INSTALLATIEHANDLEIDING VOOR PC-RLH8/10

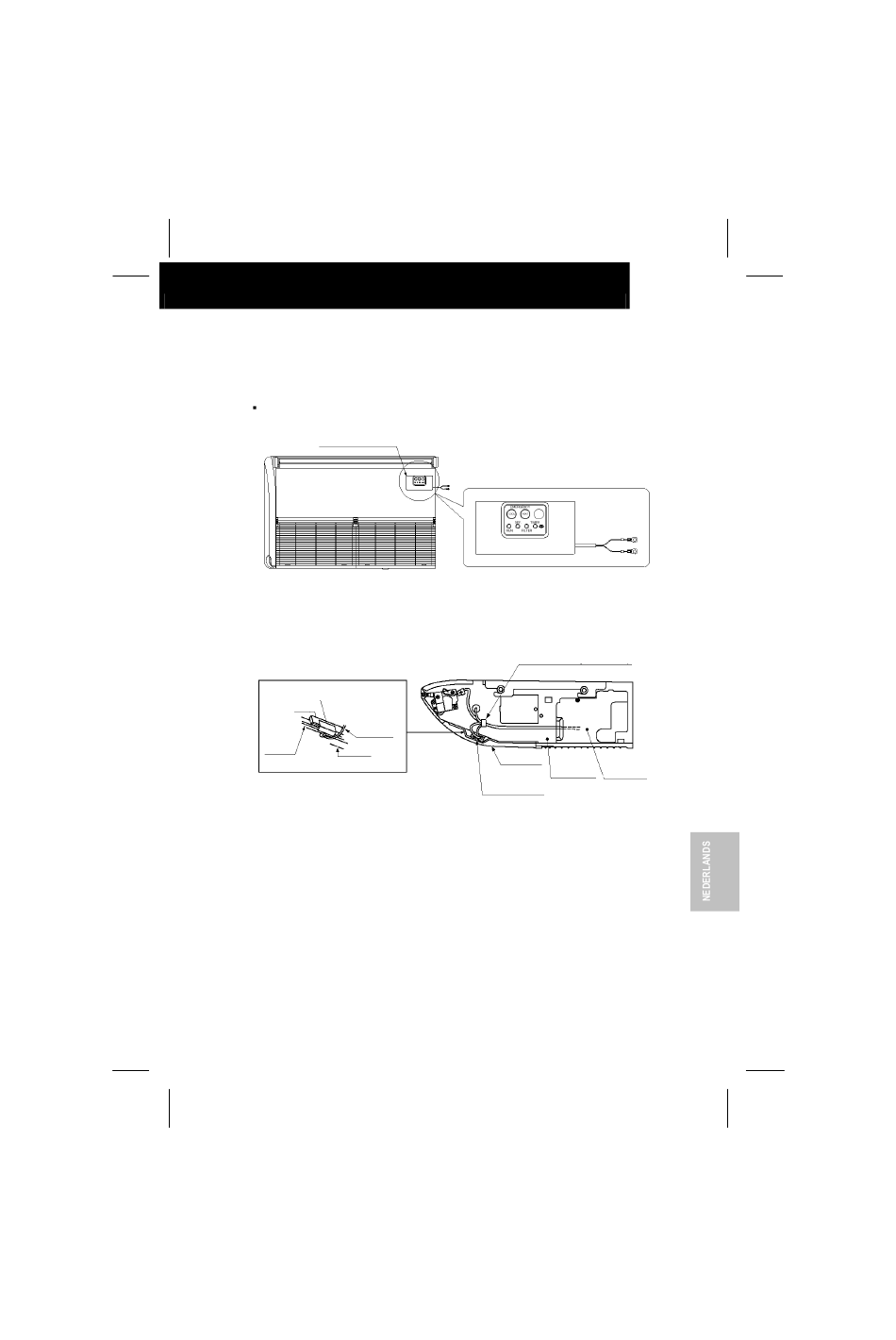

5) Monteer de montagedoos draadloze ontvanger op het lekvat.
(1) Voer de kabel door het kabeldoorvoergat.
(2) Monteer de montagedoos draadloze ontvanger volledig.
Controleer voor de zekerheid dat er geen ruimte zit tussen de montagedoos draadloze
ontvanger en het lekvat.
Montagedoos draadloze
ontvanger
6) Leid de kabel in de elektrische kast met de overige kabels.
(1) Breng de isolatie aan (meegeleverd door fabrikant) op de rand van de zijplaat om de kabel
volgens onderstaand figuur te beschermen.
Isolatie (meegeleverd door fabrikant)
Buffer
Kabel
montagedoos
voor de draadloze
ontvanger
Zijplaat
Lekvat
5
Vergrote weergave
Klem met kabelklem aan kabel.
Lekvat
Zijplaat R Afdekplaat
Kabel draadloze
ontvanger
