MANUAL DE OPERAÇÃO E INSTALAÇÃO PARA PC-RLH8/10

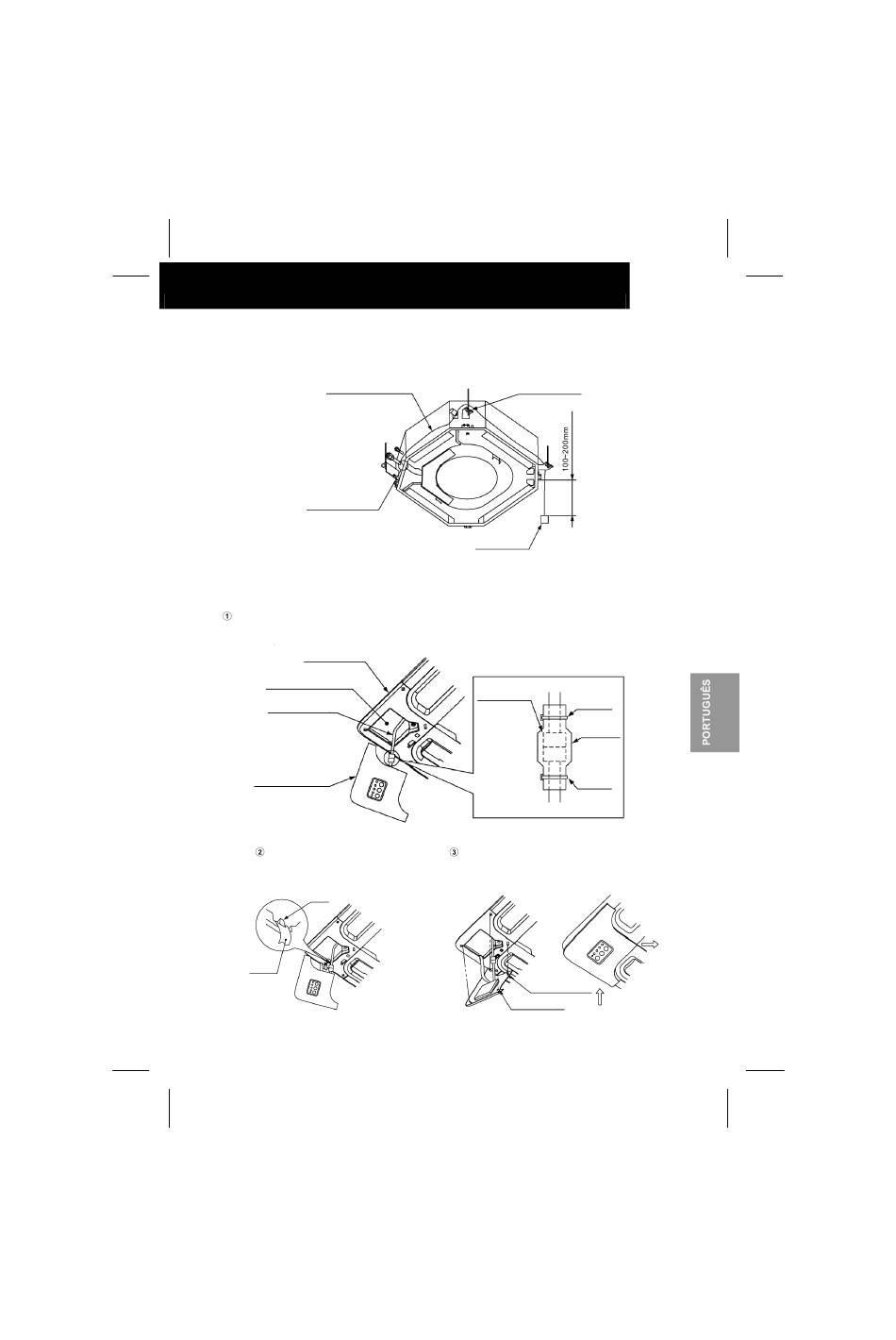

5) Passar o cabo de ligação pelo orifício respectivo da unidade interior e estendê-lo por cima do
gancho de suspensão até à posição de instalação do kit de recepção. Prender o cabo extra
com uma abraçadeira.
Cabo de ligação
Orifício de ligação
da unidade Interior
6) Instalar o painel de ar (opção) na unidade interior.
7) Prender o kit de recepção da seguinte maneira.
Retirar o cabo de ligação da caixa e ligá-lo com o fio do kit de recepção. Depois de ligar o
cabo, tapar o dispositivo de ligação com a tampa e fixá-la com uma abraçadeira.
Painel de ar
Caixa
Cabo de ligação
Kit de Recepção
Prender a abraçadeira na parte
traseira do kit de recepção no pino do
painel de ar como ilustrado abaixo.
Pino
Abraçadeira
Gancho de suspensão
Dispositivo
de ligação
Cabo de
Abraçadeira
Tampa
Abraçadeira
Enganchar a cavilha em forma de L da
traseira do kit de recepção no orifício
quadrado do painel de ar .
3
