BETJENINGS- & INSTALLATIONSMANUAL TIL PC-RLH8/10

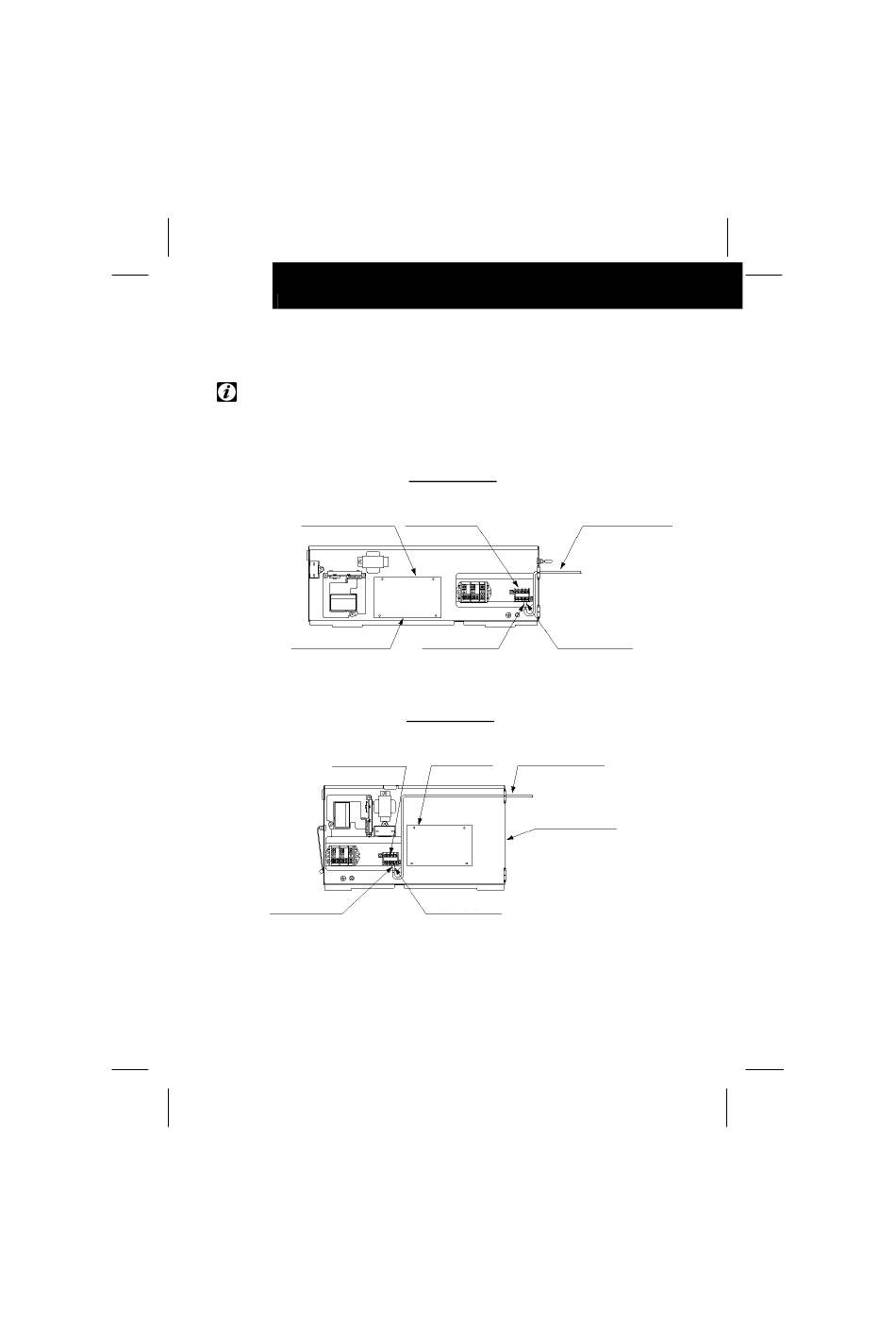

7) Fjern dækslet på indendørsenhedens elektriske kontrolkasse og forbind kablet til terminalerne
A og B på terminalbrættet.
BEMÆRK:
Efter at have tilsluttet kablet, fastgør da de tilbageværende kabler med et spændebånd (leveres
fra fabrikken) og put det ind i den elektriske kontrolkasse.
Trykt kredsløbsbræt
Elektrisk kasse til
indendørsenhed
Trykt kredsløbsbræt
Lednings-mærket "A"
RPC 2.0 til 3.0 HP
Terminalbræt (Hvidt)
Lednings-mærket "A"
Lednings-mærket "B"
RPC 4.0 til 5.0 HP
Terminalbræt (Hvidt) Kabel til ledningsfri
modtageenhed
Elektrisk kasse til
indendørsenhed
Lednings-mærket "B"
Kabel til ledningsfri
modtageenhed
