16

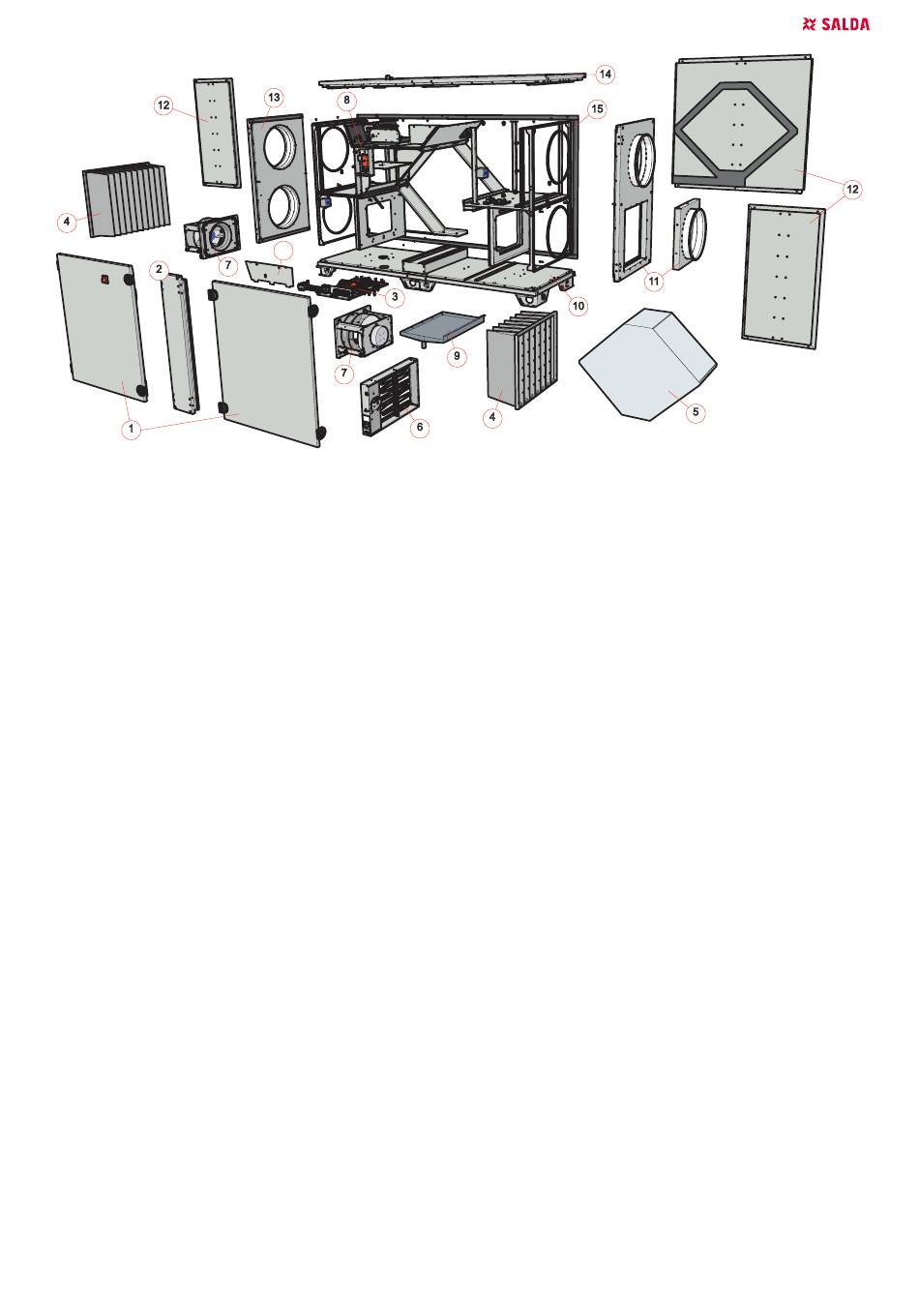

Abbildung 9.3.2 AmberAir Compact S-CX H
1 - Türen (Metall und Dämmung); 2 - Mittleres Paneel Front (Metall und Dämmung); 3 - Steuerung (Elektro); 4 - Filter (Metall und weitere Me-
dien); 5 - Wärmetauscher (Aluminium); 6 - Heizregister (Metall und Elektro); 7 - Ventilatoren (Metall, Kunststoffe und Elektro);
8 - Bypassklappe (Metall, Kunststoffe und Elektro); 9 - Kondensatwanne (Metall); 10 - Bodenpaneel (Metall und Dämmung);
11 - Rechte Türe (Metall und Dämmung); 12 - Seitliche Paneele (Metall und Dämmung); 13 - Linke Türe (Metall und Dämmung);
14 - Oberes Paneel (Metall und Dämmung); 15 - Stützstrukturen (Metall); 16 - Abdeckung der Steuerung (Metall).
AMBERAIR COMPACT S-CX v2023.3
DE |
57
