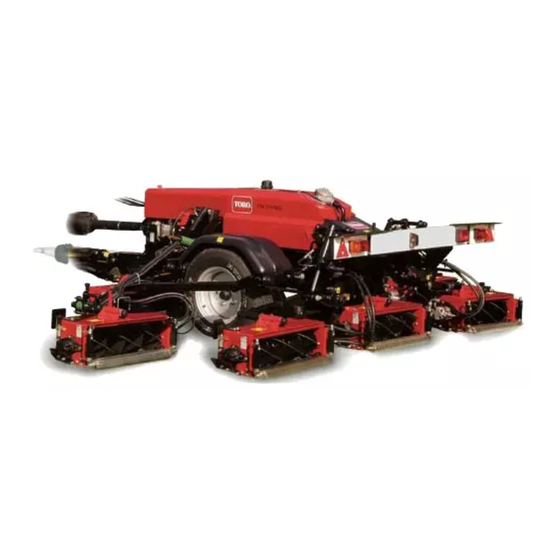

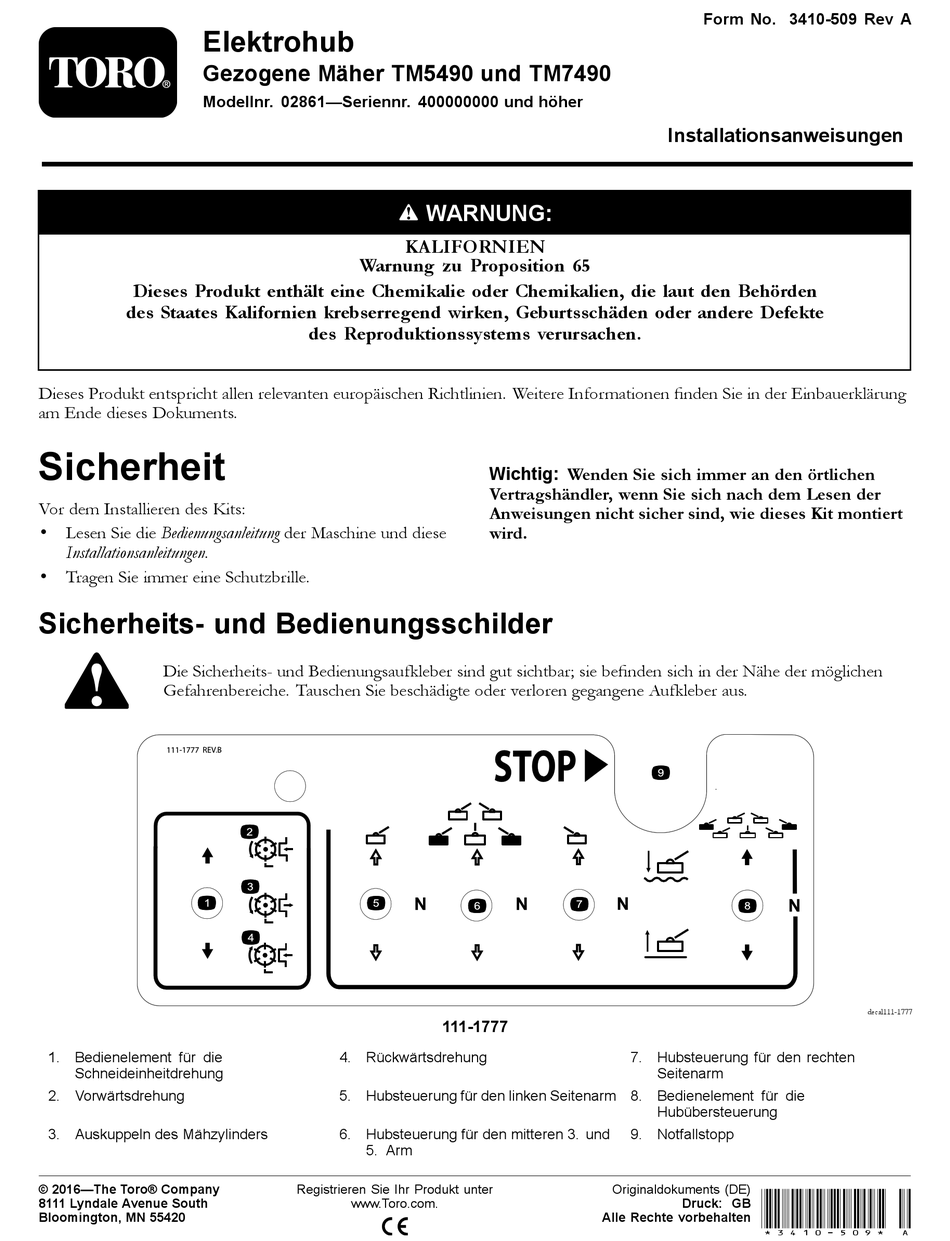

Gezogene Mäher TM5490 und TM7490
Modellnr. 02861—Seriennr. 400000000 und höher
Dieses Produkt enthält eine Chemikalie oder Chemikalien, die laut den Behörden
des Staates Kalifornien krebserregend wirken, Geburtsschäden oder andere Defekte
Dieses Produkt entspricht allen relevanten europäischen Richtlinien. Weitere Informationen finden Sie in der Einbauerklärung
am Ende dieses Dokuments.
Sicherheit
Vor dem Installieren des Kits:
•
Lesen Sie die Bedienungsanleitung der Maschine und diese
Installationsanleitungen.
•
Tragen Sie immer eine Schutzbrille.
Sicherheits- und Bedienungsschilder
Die Sicherheits- und Bedienungsaufkleber sind gut sichtbar; sie befinden sich in der Nähe der möglichen
Gefahrenbereiche. Tauschen Sie beschädigte oder verloren gegangene Aufkleber aus.
1. Bedienelement für die
Schneideinheitdrehung
2. Vorwärtsdrehung
3. Auskuppeln des Mähzylinders
© 2016—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
WARNUNG:
KALIFORNIEN
Warnung zu Proposition 65
des Reproduktionssystems verursachen.
111-1777
4. Rückwärtsdrehung
5. Hubsteuerung für den linken Seitenarm 8. Bedienelement für die
6. Hubsteuerung für den mitteren 3. und
5. Arm
Registrieren Sie Ihr Produkt unter
www.Toro.com.
Installationsanweisungen
Wichtig: Wenden Sie sich immer an den örtlichen
Vertragshändler, wenn Sie sich nach dem Lesen der
Anweisungen nicht sicher sind, wie dieses Kit montiert
wird.
7. Hubsteuerung für den rechten
Seitenarm
Hubübersteuerung
9. Notfallstopp
Originaldokuments (DE)
Alle Rechte vorbehalten *3410-509* A
Form No. 3410-509 Rev A
Druck: GB
decal111-1777
