Türinterface PVG2
Die Verbindung zwischen Telefonanlage und Türsprechanlage der
Hersteller SIEDLE, RITTO, URMET, SEKO, GROTHE, STR u. a.
Das Türinterface PVG2 dient zur Anpassung der Telefonanlage an Tür-
sprechanlagen mit getrennten Hör- und Sprechwegen (4-Draht-
Anlagen). Dazu beinhaltet das Türinterface PVG2 einen
sprachgesteuerten 4-Draht-Umsetzer, der die Anpassung an die
Türsprechanlage vornimmt. Die eingebaute Gleichrichterschaltung
ermöglicht bei einigen Herstellern die Speisung des
Türlautsprechermoduls durch einen Klingeltrafo.

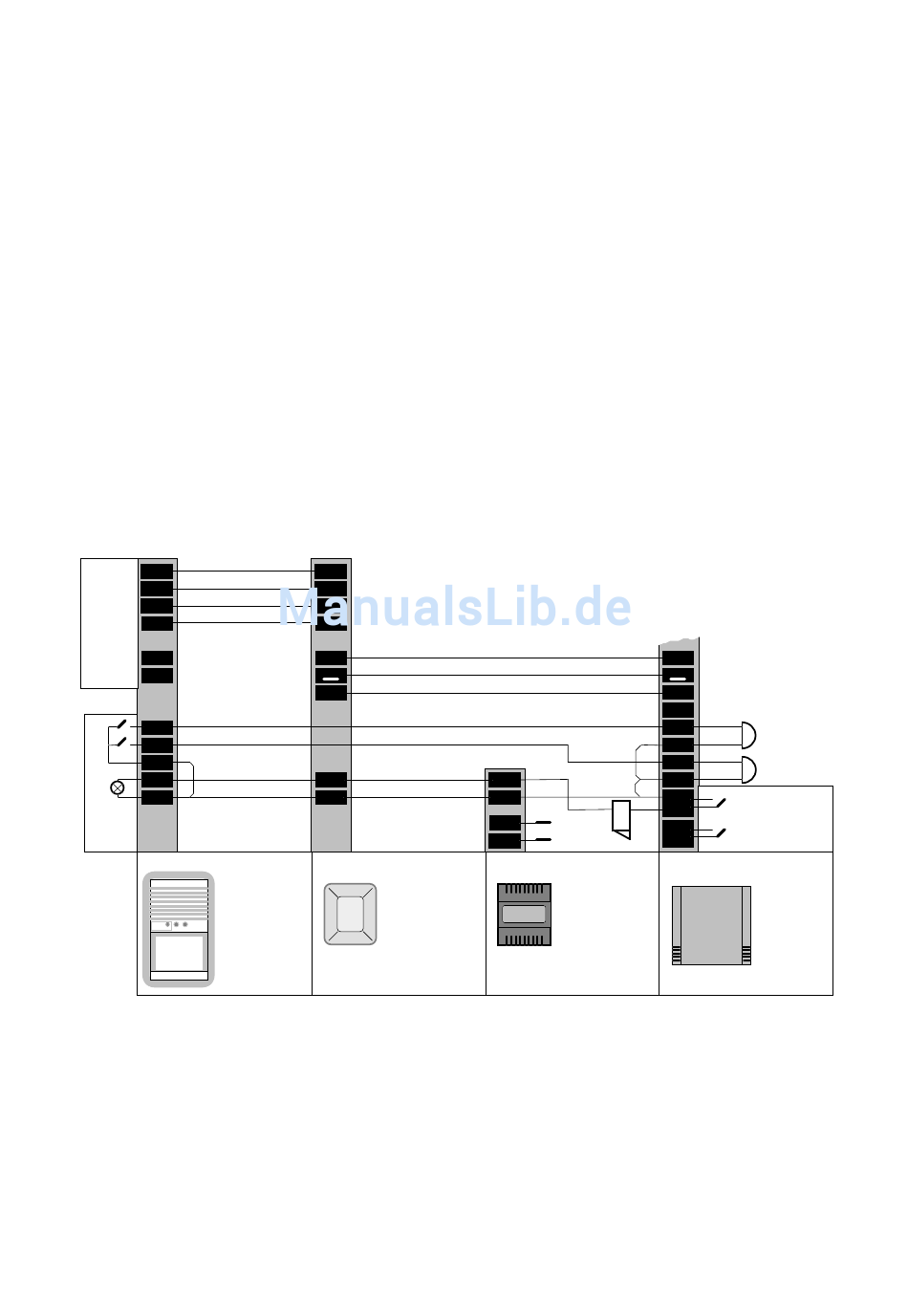

Anschlußbeispiel: Telefonanlage K110 mit Siedle-Türstation
TLM511 +
9
11
12
T1
T2
7...
7...
6
c
b
TM
Siedle VARIO Tuerstation
+9V
0V
H
S
24V
I
TLN
12V~
0V~
Tuerinterface PVG2
12V~
0V~
N
TO
230VAC
L
Klingeltrafo 12VAC / 1A
Klingeltrafo
230V / 12V 1A
24V
I
TLN
V+
TG1+
Zusatz-
~
tuerglocke
TG1-
TG2+
Zusatz-
~
tuerglocke
TG2-
TK
Tuerkontakt
S
Schaltrelais
Telefonanlage K110
35
