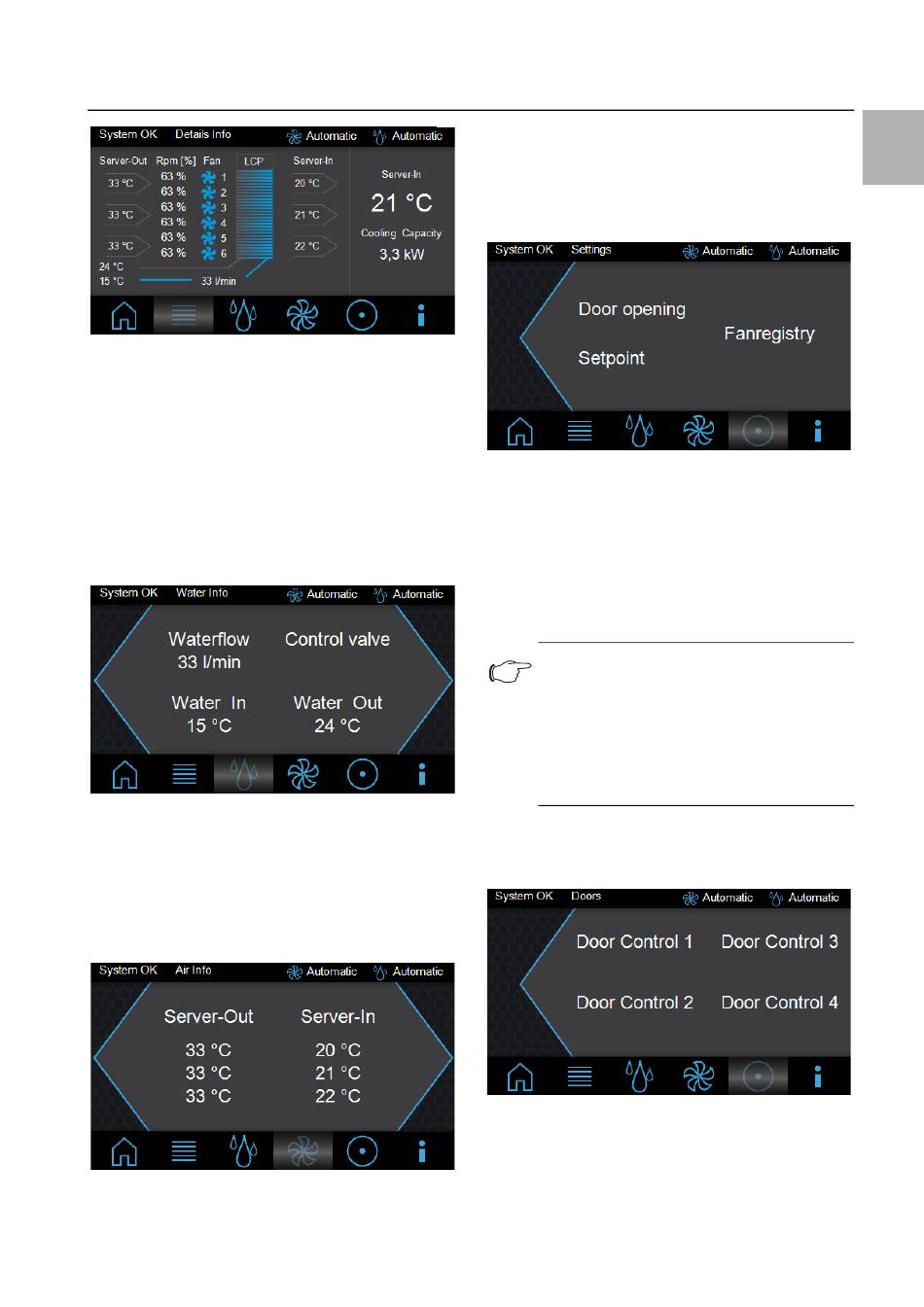

Abb. 63: Bildschirmseite „Details"
Auf der Bildschirmseite „Details" werden folgende Infor-
mationen angezeigt:
– 3 x Serveraustrittstemperatur der Sensoren (Server-
Out)
– 3 x Servereintrittstemperatur der Sensoren (Server-In)
– Drehzahl der einzelnen Lüftermodule in % der Maxi-
maldrehzahl (Rpm)
– Wasservor- und Wasserrücklauftemperatur in °C
– Iststellung des Regelkugelhahns
– Kühlwasserdurchfluss in l/min
Abb. 64: Bildschirmseite „Water-Info"
Auf der Bildschirmseite „Water-Info" werden folgende
Informationen angezeigt:
– Kühlwasserdurchfluss in l/min (Waterflow)
– Iststellung des Regelkugelhahns (Control Valve))
– Wasservor- (Water In) und Wasserrücklauftemperatur
(Water Out) in °C
Abb. 65: Bildschirmseite „Air-Info"
Rittal Liquid Cooling Package
Auf der Bildschirmseite „Air-Info" werden folgende Infor-
mationen angezeigt:
– 3 x Serveraustrittstemperatur der Sensoren (Server-
Out)
– 3 x Servereintrittstemperatur der Sensoren (Server-In)
Abb. 66: Bildschirmseite „Settings"
Auf der Bildschirmseite „Settings" gibt es folgende Aus-
wahlmöglichkeiten:
– Door opening (bei installierter Option „Automatische
Türöffnung")
– Setpoint
– Fanregistry
Durch Anwahl eines der Punkte öffnet sich jeweils eine
neue Bildschirmseite.
Hinweis:
Um einen Zugriff durch unbefugte Personen
zu verhindern, kann der Zugriff auf die Ein-
stellmöglichkeiten für den Sollwert der Ser-
vereintrittstemperatur sowie das Öffnen der
Türen gesperrt werden. Nähere Informatio-
nen finden Sie im Abschnitt 8.2.4 „LCP Con-
figuration".
Die Bildschirmseite „Doors" unterscheidet sich, je nach-
dem welche Firmware-Version auf dem Display installiert
ist.
Abb. 67: Bildschirmseite „Doors" (Firmware < 3.03.00)
Firmware-Version < 3.03.00:
Auf der Bildschirmseite „Doors" wird angezeigt, wie viele
Türausgänge definiert sind. Durch Anwahl eines Ein-
trags, z. B. „Door 1", werden die Türmagnete an diesem
Türausgang für 10 Sekunden ausgeschaltet und die Tür
9 Bedienung
53
