R717: Betrieb mit Economiser (ECO) im Parallelverbund

7.1.1 ECO-Betrieb mit Mitteldruckbehälter
14
15
LC
⇨
23
LC
22

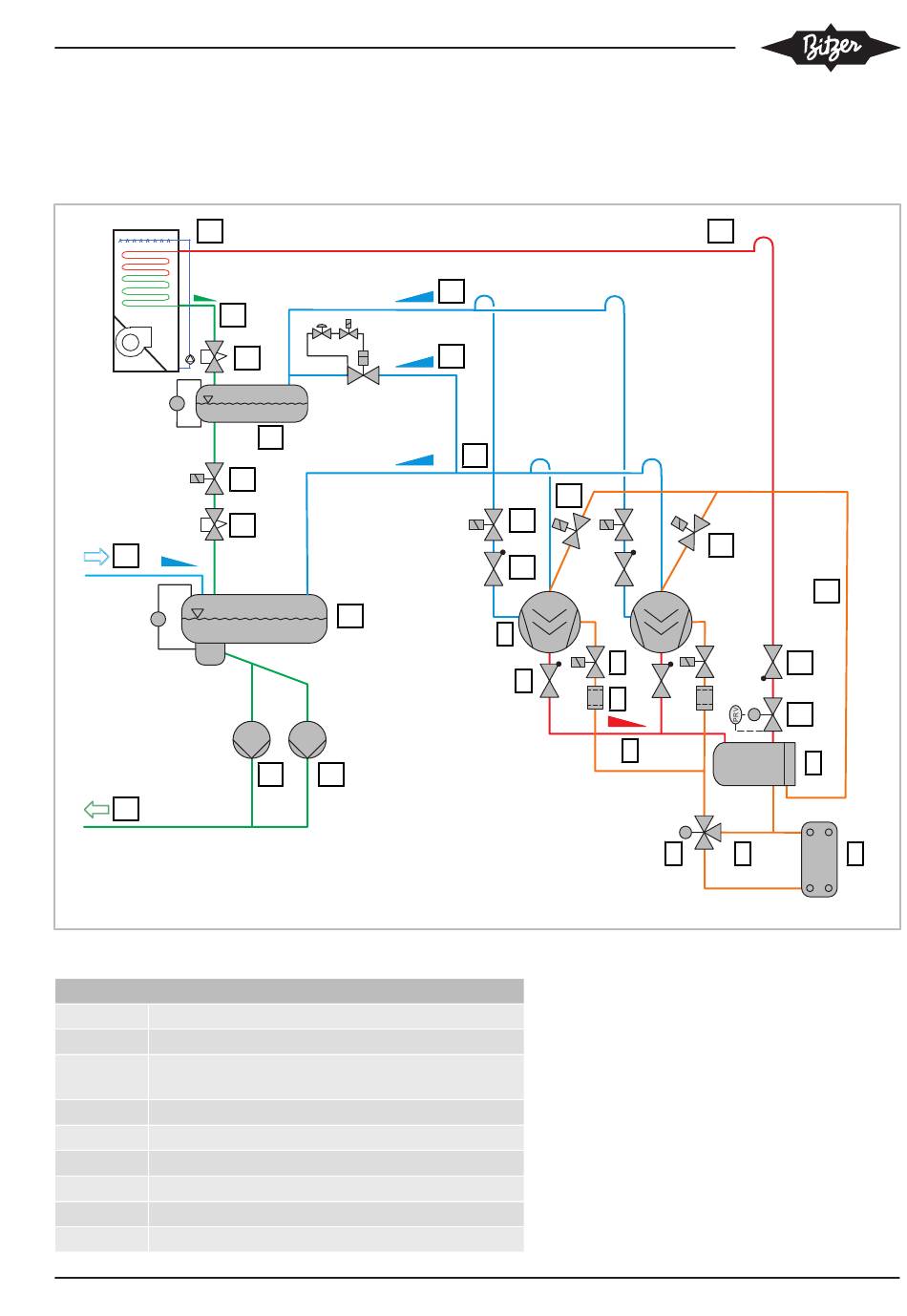

Abb. 15: R717-Anlagenschema: ECO-Betrieb mit Mitteldruckbehälter im Parallelverbund
Legendenpositionen
1 Verdichter
2 Rückschlagventil, Druckgasanschluss
3 Druckgasleitung zum Ölabscheider
Montage mit Gefälle
4 Ölabscheider
5 Ölkühler
6 Ölleitung, Ölprimärkreislauf
7 Mischventil, Ölprimärkreislauf
8 Filter, Ölprimärkreislauf
9 Magnetventil, Ölprimärkreislauf
