Anbau des Rollwerkzeugs an die Maschine

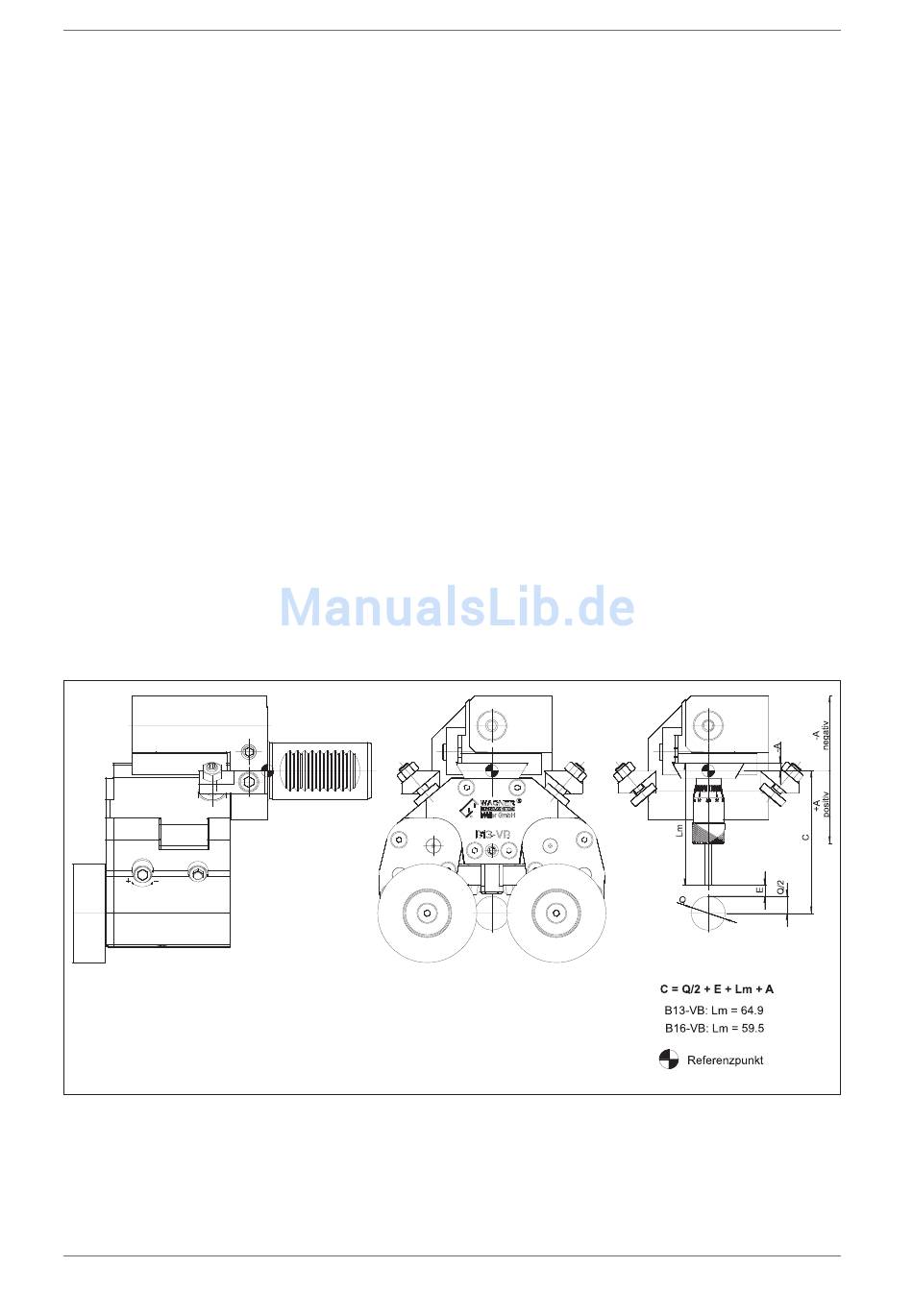

Abbildung 5: Programmiermaß
12
Bedienungsanleitung B13-VB und B16-VB
7.
Anbau des Rollwerkzeugs an die Maschine
Als Schnittstelle zwischen Maschine und Seitenrollwerkzeug dient der Adapter. Die
Adapter sind maschinenspezifisch konstruiert, den Aufbau können Sie der Adapter-
und Anbauzeichnungen für Ihre Maschine entnehmen.
Beim Gewinderollen fährt der Werkzeugträger in » X « auf das Werkstück, bis die Mit-
telachsen der Gewinderollen und des Werkstücks auf einer Ebene liegen. Im Be-
rechnungsblatt ist dafür das Programmiermaß » C « als Richtwert angegeben. Diese
Position wird als X0 betrachtet.
Zur Kontrolle wird anstelle des Werkzeuges die Mikrometereinstelllehre in den aufge-
bauten Adapter eingesetzt und mit dem Taster am auf » Q « vorgedrehten Werkstück
angesetzt. Stimmt der ermittelte Wert nicht mit dem Einstellwert überein, der auf der
Rolle graviert ist, muss die X-Position entsprechend korrigiert werden. Eine Abwei-
chung von +0,05 mm kann toleriert werden.
Bei den Werkzeugen B13-VB-K und B16-VB-K (Kompaktbauweise) wird das Program-
miermaß mit der mitgelieferten gewindespezifischen Einstelllehre überprüft, die an-
stelle des Werkzeuges im Adapter aufgenommen wird. Bei korrektem Programmier-
maß muss die Einstelllehre den vorgedrehten Durchmesser » Q « gerade berühren,
Toleranz ebenfalls ca. +0,05 mm.
Die Position im Adapter ist beim B13-VB-K und B16-VB-K fest, d.h. das seitliche Aus-
richten der Position zum Werkstück erfolgt über die Z-Achse der Maschine.
Beim B13-VB und B16-VB, die über die Schwalbenschwanzführung im Adapter ge-
klemmt werden, ist bei einigen Adaptern ohne Anschlag, ein seitliches Ausrichten im
Adapter möglich.
