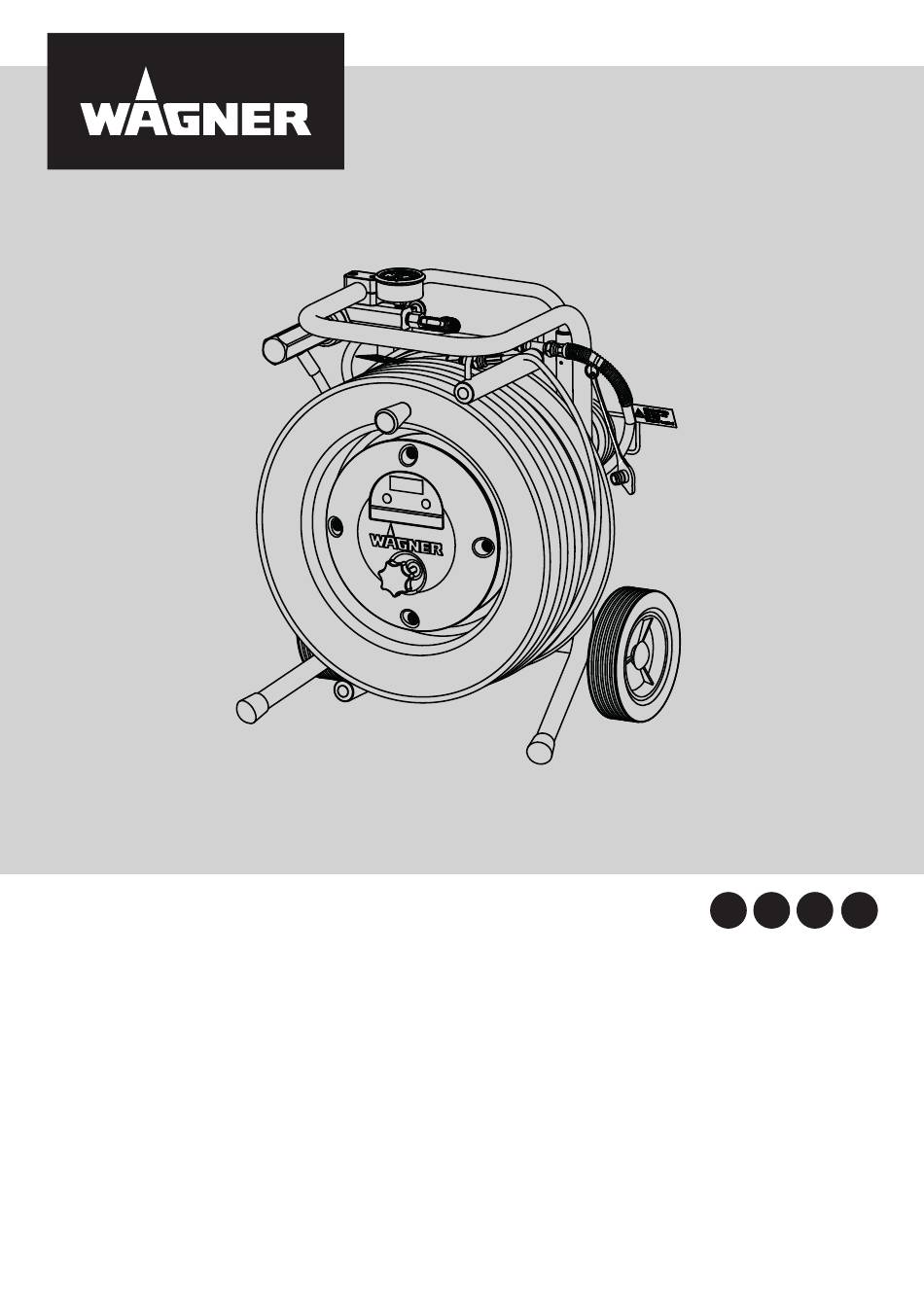

- Seite 1 NESPRI KIT ORIGINALBETRIEBSANLEITUNG - D - Betriebsanleitung - GB - Operating manual - F - Mode d'emploi - NL - Gebruikshandleiding wagner-group.com...
-
Seite 2: Beachten Sie Die Sicherheitshinweise Zu Ihrem Airlessgerät
Nespri-Kit Warnung! Beachten Sie die Sicherheitshinweise zu Ihrem Airlessgerät Erdung des Heizschlauches ist immer sicherzustellen. Das Gerät ist nicht explosionsgeschützt ausgeführt -> Achtung beim Einsatz von brennbaren Materialien Vor jeder Inbetriebnahme sind gemäß Betriebsanleitung folgende Punkte zu beachten: 1. Fehlerhafte Geräte dürfen nicht benutzt werden. 2. -
Seite 3: Inhaltsverzeichnis
Nespri-Kit INHALTSVERZEICHNIS Inhaltsverzeichnis SICHERHEITSVORSCHRIFTEN ZUR SPRITZTECHNIK ___________________________ 11 VERWENDUNG DES HEIZSCHLAUCHES ________ 4 HANDHABUNG DES Flammpunkt _________________________________4 HOCHDRUCKSCHLAUCHES _________________ 12 Explosionsschutz ______________________________4 ARBEITSUNTERBRECHUNG _________________ 12 Explosions- und Brandgefahr beim Spritzen durch Zündquellen _________________________________4 GERÄTEREINIGUNG ________________________ 12 Elektrostatische Aufladung Gerätereinigung von außen ___________________ 12 (Funken- oder Flammenbildung) _________________4 Reinigung der Airless Spritzpistole _____________ 12 Erdung des Spritzobjekts _______________________4... -
Seite 4: Sicherheitsvorschriften Zur Verwendung Des Heizschlauches
Speisepunkt mit einer Fehlerstromschutzeinrichtung mit INF ≤ 30 mA erfolgen. EXPLOSIONS- UND BRANDGEFAHR BEIM Im WAGNER Zubehörprogramm finden SPRITZEN DURCH ZÜNDQUELLEN Sie mobile elektrische Personenschutzvor- richtungen, die Sie auch mit anderen elek- Es dürfen keine Zündquellen in der Umge- trischen Geräten verwenden können. -
Seite 5: Hochdruckschlauch (Sicherheitshinweis)
1.14 MAX. BETRIEBSDRUCK Aus Gründen der Funktion, Sicherheit und Der zulässige Betriebsdruck für die Heizschläuche beträgt Lebensdauer nur WAGNER Original-Hoch- 25MPa (250bar). Die Heizschläuche nicht an Farbspritzpum- druckschläuche verwenden. pen mit einem höheren Betriebsdruck verwenden, sofern die- se nicht sicher auf 25MPa begrenzt wurden. -
Seite 6: Anwendungsübersicht
Für ein optimales Arbeitsergebnis empfeh- Hauptanwendungsgebiete sind dicke Schichten von höher- len wir, das Nespri-Kit in Verbindung mit der viskosem Beschichtungsstoff (hier speziell Farben in NespriTec Membranpumpe SF33 von Wagner zu ver- Ausführung) bei großen Flächen und hohem Materialeinsatz wenden. speziell an Fassaden. -
Seite 7: Erklärungsbild
Nespri-Kit GERÄTEBESCHREIBUNG ERKLÄRUNGSBILDER Hochdruckschlauch Schlauchpeitsche Anschlussschlauch Netzanschlusskabel Schlauchtrommel Schlauchtrommelrahmen Arretierrad Reglergehäuse Display 10 Teleskophandgriff 11 Schlauchführung mit Rolle 12 Kabelhalter 13 Parkstutzen zur Fixierung des Schlauches während des Transportes 14 Schutzkappe (Schlauch) 15 Manometer 16 Hochdruckfilter 17 Spritzpistole AG 14 18 Düsenverlängerung 19 Nespray Doppeldüse D316 und D317 20 Schlauchhaken (zum bequemen Aufhängen des... -
Seite 8: Transport
Nespri-Kit GERÄTEBESCHREIBUNG TRANSPORT TECHNISCHE DATEN Hochdruckschlauch aufrollen und am Parkstutzen der Spannung : 230 Volt ~, 50 - 60 Hz Schlauchführung befestigen. Anschlussschlauch mit Schutz- erforderliche Absicherung : 16 A kappe (2) verschließen, um das Austreten von Material zu verhindern. Anschlussschlauch über die Kabelhalter wickeln. Geräteanschlussleitung : 6 m lang, 3x1,5 mm²... -
Seite 9: Inbetriebnahme
Nespri-Kit INBETRIEBNAHME INBETRIEBNAHME 4.1.1 NESPRI-KIT ANSCHLUSS AN DAS STROMNETZ Der Anschluss muss immer über eine vor- 1. Schlauchtrommel in die Nähe des Airlessgerätes stellen. schriftsmäßig geerdete Schutzkontaktsteck- 2. Schlauchpeitsche (1) vom Stutzen am Rahmen lösen und dose mit Fehlerstrom-Absicherung (FI-Siche- Hochdruckschlauch komplett abrollen. -
Seite 10: Spritzpistole
Nespri-Kit INBETRIEBNAHME SPRITZPISTOLE SCHLAUCHHAKEN 1. Spritzpistole(1) mit Düsenverlängerung (2) und Düsen- halter (3) ausrüsten. 2. Bei der Montage der Düsenverlängerung die Flachdich- tung (4) aus Kunststoff zwischen Pistole und Düsenver- längerung einlegen und fest anziehen. 3. Den Düsenhalter mit der ausgewählten Düse (5) auf die Düsenverlängerung schrauben, ausrichten und fest anzie- hen. -
Seite 11: Einschalten
Nespri-Kit INBETRIEBNAHME/ SPRITZTECHNIK EINSCHALTEN Schließen Sie den Heizregler ans Stromnetz an. Im Anzei- gefenster (A) erscheint die voreingestellte Temperatur von 40°C und der Heizvorgang beginnt. Während das Material im Heizschlauch er- wärmt wird, leuchtet ein Punkt vor der Tem- peraturanzeige. Sobald dieser erlischt, dauert es noch ca. -
Seite 12: Handhabung Des Hochdruckschlauches
Tuch abwischen. Bei alten Hochdruckschläuchen steigt das Risiko von Beschädigungen. Gerät außen mit einem in geeigneten Reinigungsmittel ge- Wagner empfiehlt den Hochdruckschlauch tränktem Tuch abwischen. nach 6 Jahren auszutauschen. REINIGUNG DER AIRLESS-SPRITZPISTOLE Aus Gründen der Funktion, Sicherheit und Lebensdauer nur WAGNER Original-Hoch- 1. -
Seite 13: Demontage
Armatur, prüfen. HOCHDRUCKFILTER Prüfungen in regelmäßigen Abständen 1. Gerät ausschalten. 2. Hochdruckfilter öffnen und Filtereinlage reinigen, dazu: Alle elektrischen Prüfungen vom WAGNER- 3. Filtergehäuse (1) von Hand abschrauben. Service durchführen lassen. 4. Filtereinsatz (2) herausnehmen und Stützfeder (3) heraus- ziehen. -
Seite 14: Reparaturen Am Gerät
Auf Grund von notwendigen Sonderwerkzeugen ist eine Re- paratur am Heizdraht und der Heizdrahtdurchführung nur vom WAGNER Service durchführen zu lassen. Ein Austausch des Hochdruckschlauches sollte auf Grund des innenliegenden Heizleiters auch nur vom WAGNER Service durchgeführt werden. 10.2 ISOLATIONSPRÜFUNG MIT 1000 VOLT DC Die Schlauchpeitsche kann problemlos getauscht werden. -
Seite 15: Hilfe Bei Störungen
Platinen Warten Sie ca. 30 Sekunden und schalten Sie es wieder ein. Falls der Fehlercode noch immer angezeigt wird, wenden Sie sich an den Wagner Kunden- dienst. Err2 Steuerplatine erhält keine Rückmeldung Trennen Sie das Gerät vom Netz. -
Seite 16: Schaltplan Nespri-Kit
Nespri-Kit REPARATUREN AM GERÄT 10.4 SCHALTPLAN NESPRI-KIT... -
Seite 17: Ersatzeile Und Zubehör
Nespri-Kit ERSATZTEILE UND ZUBEHÖR ERSATZEILE UND ZUBEHÖR 11.1 ZUBEHÖR NESPRI-KIT POS. BESTELL-NR. BENENNUNG 0502081A Spritzpistole AG14 (G-Gewinde 7/8“, Edelstahlausführung) 2362548 Übergangsstutzen (G-Gewinde 7/8“ -> F-Gewinde 11/16“) Auslegerpistole 0296 441 Länge 120 cm; G-Gewinde 7/8“ 0296 442 Länge 200 cm; G-Gewinde 7/8“ Düsenverlängerung (G-Gewinde 7/8“) 0999 320 Länge 15 cm... -
Seite 18: Nespray-Doppeldüse
Nespri-Kit ERSATZTEILE UND ZUBEHÖR 11.2 NESPRI - Doppeldüse DÜSENGRÖSSE ANWENDUNG BESTELL-NR Feine Beschneidearbeiten im 1009 213 Innenbereich D 215 Feine Beschneidearbeiten an 1009 215 der Fassade D 316 Flächenbeschichtung für 1009 316 glatte Untergründe im In- nenbereich D 317 Flächenbeschichtung für 1009 317 rauhe Untergründe im In- nenbereich und glatte Unter-... -
Seite 19: Ersatzteilliste Nespri-Kit
Nespri-Kit ERSATZTEILE UND ZUBEHÖR 11.4 POS. BESTELL-NR BENENNUNG ERSATZTEILLISTE NESPRI-KIT 2320 434 Frontdeckel komplett POS. BESTELL-NR BENENNUNG (Pos. 2-7,33,34,38) 2413 621 Display 9906 003 Gewindefurchende Schraube M6x25 2307 584 Heizregler Bedienteil DIN 7500 (4) 9920 123 Scheibe A3,2 DIN 126 (PA)(8) 2312 233 Sterngriff 9903 343... - Seite 20 Nespri-Kit ERSATZTEILE UND ZUBEHÖR 3 4 5 6 7 8 9 10 11 12 13 14 15 16 18 19 44 45 46 49 50 39 40 42 43 Ersatzteilbild Nespri-Kit...
-
Seite 21: Ersatzteilliste Heizschlauch Nespri-Kit
Nespri-Kit ERSATZTEILE UND ZUBEHÖR 11.5 ERSATZTEILLISTE HEIZSCHLAUCH NESPRI-KIT POS. BESTELL-NR BENENNUNG POS. BESTELL-NR BENENNUNG 2308 887 Doppelstutzen 2312 111 Litze braun (2) 9970 103 Dichtring (2) 2313 390 Hülse (2) 0341 464 Schlauchstutzen 9900 325 Zylinderschraube M6x16 DIN 912 (4) 2311 135 Durchführungsgehäuse 2311 137... -
Seite 22: Servicenetz In Deutschland
Bei Fragen zu unseren Produkten oder technischen Problemen helfen Ihnen unsere Experten gerne weiter. Kundenzentrum T 07544 - 505-1666 F 07544 - 505-1155 email: kundenzentrum@wagner-group.com Reparatur Hotline T 0180 - 55924637 Mo-Fr. 8.00 - 18.00 Uhr 14 Cent/Minute aus dem deutschen Festnetz, Mobilfunk max. 42 Cent/Min Servicestützpunkte ganz in Ihrer Nähe fi nden Sie auch im Internet unter... -
Seite 23: Prüfung Des Gerätes
Tag der Lieferung durch den autorisierten Fachhandel entsprechend den nachfolgenden Bestimmungen registriert. Die Registrierung erfolgt im Internet unter Ihr WAGNER - Altgerät wird von uns, bzw. unseren Handels- www.wagner-group.com/profi-guarantee. vertretungen zurückgenommen und für Sie umweltgerecht Als Bestätigung gilt das Garantiezertifikat, sowie der Original- entsorgt. -
Seite 24: Eu-Konformitätserklärung
Textes dieser Garantie voneinander abweichen, ist die Bedeutung des deutschen Textes vorrangig. Garantieansprüche können nicht berücksichtigt werden für Teile, die einem gebrauchsbedingten oder sonstigen, J. Wagner GmbH natürlichen Verschleiß unterliegen, sowie Mängel am Produkt, Division Professional Finishing die auf einen gebrauchsbedingten oder sonstigen natürlichen Otto Lilienthal Strasse 18 Verschleiß... - Seite 25 Ногинский р-н, территория Czechia «Ногинск-Технопарк» д.14 Tel. +420 734 792 823 Tel. +7 495 221 6666 Telefax 420 227 077 364 Telefax +7 495 99 55 88 2 info@aplikacebarev.cz 2216666@m-p-l.ru dis@m-p-l.ru www.wagner-group.com Part. No. 2412939 A 12/2019_RS © Copyright by J.Wagner GmbH...
