Eurotronic Comet WiFi Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für Comet WiFi:
Inhaltsverzeichnis

Werbung

Quicklinks

Comet WiFi
BEDIENUNGSANLEITUNG

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Eurotronic Comet WiFi

Inhaltszusammenfassung für Eurotronic Comet WiFi

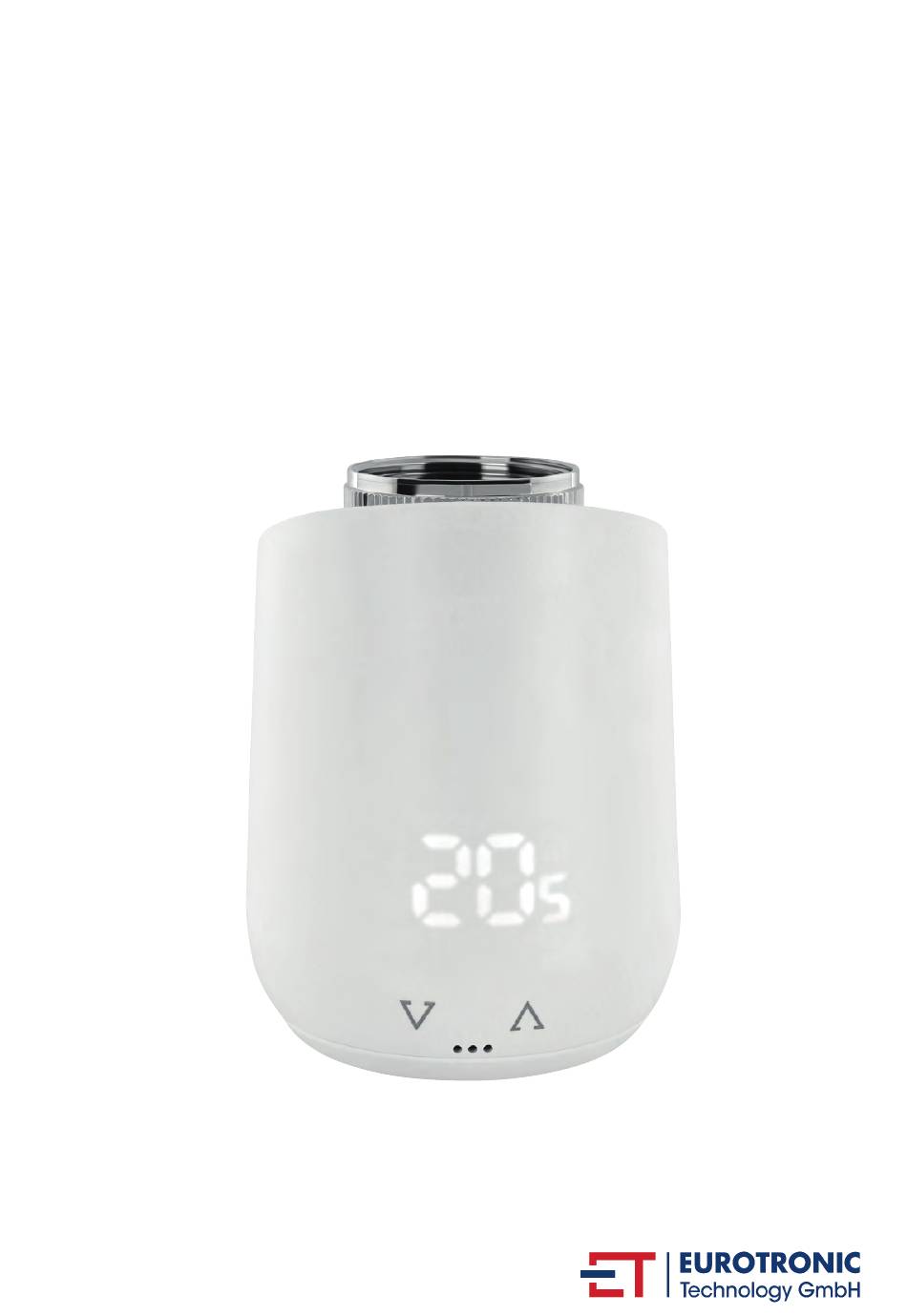

  • Seite 1 Comet WiFi BEDIENUNGSANLEITUNG...
  • Seite 2 Comet WiFi IMPRESSUM Bedienungsanleitung: Elektronischer Energiesparregler Comet WiFi Hersteller Bedienungsanleitung Stand 2023.07 EUROtronic Technology GmbH Version 1.0 / DE Südweg 1 D-36396 Steinau-Ulmbach Deutschland www.eurotronic.org Herausgeber Ingenieurbüro FORMAT GmbH Ebertstraße 80 D–26382 Wilhelmshaven Deutschland www.format-docu.de Rechtliche Hinweise Alle in diesem Dokument genannten und gegebenenfalls durch Rechte Dritter geschützte Marken- und Warenzeichen unterliegen uneingeschränkt den Bestimmungen des jeweils gültigen Kennzeichenrechts...

  • Seite 3: Inhaltsverzeichnis

    Fragen beantworten. Lesen Sie sich diese Bedienungsanleitung aufmerksam durch, bevor Sie Ihren Comet WiFi verwenden. Händigen Sie alle Unterlagen bei Weitergabe an Dritte mit aus. Sicherheitsinformationen ................4 Darstellung von Warnhinweisen .

  • Seite 4: Sicherheitsinformationen

    Comet WiFi Sicherheitsinformationen SICHERHEITSINFORMATIONEN Neben den Sicherheitsinformationen aus der vorliegenden Bedienungsanleitung sind alle weiteren zur Ver- fügung stehenden Quellen zu beachten. Die in den schriftlichen Ausführungen der bestimmungsgemäßen Verwendung definierten Verwen- dungsbereiche sind zu beachten. DARSTELLUNG VON WARNHINWEISEN Die in dieser Betriebsanleitung verwendeten Warnhinweise haben die folgende Bedeutung:...

  • Seite 5: Warnhinweise

    Comet WiFi Sicherheitsinformationen WARNHINWEISE Im Rahmen der Bedienung Ihres Comet WiFi und der zugehörigen Komponenten treten Gefahren auf, die durch Beachtung der folgenden Warnhinweise vermieden werden können. VORSICHT! Schwere Verletzungsgefahr durch explodierende Batterien! Unsachgemäßer Umgang mit Batterien kann zur Explosion führen.
  • Seite 6 WICHTIG! Sachschaden und Funktionsstörung möglich! Ihr Comet WiFi kann von Kindern ab 8 Jahren und Personen mit verringerten physischen, sen- sorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs Ihres Comet WiFis unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

  • Seite 7: Lieferumfang

    Comet WiFi Lieferumfang LIEFERUMFANG Prüfen Sie den Lieferumfang vor Inbetriebnahme Ihres Comet WiFi auf Vollständigkeit sowie optische und technische Mängel. • 1× Comet WiFi • 1× Kurzanleitung • 3× Adapter (Danfoss RA / RAV / RAVL) • 1× Schraube für Adapter •...

  • Seite 8: Übersicht

    Ihr Comet WiFi ist ausschließlich für den privaten Gebrauch gedacht. INFORMATION Diese Anleitung ist gültig für die Gerätetypen Comet WiFi Modell 1 und Comet WiFi Modell 2. Die Beschreibungen basieren auf dem Comet WiFi Modell 1 und sind meist gültig für das Co- met WiFi Modell 2.

  • Seite 9: Bedien- Und Anzeigeelemente

    Keine Verbindung zum WLAN-Netzwerk Comet WiFi Modell 2 Comet WiFi Modell 1 Überwurfmutter Pfeiltaste Temperatur senken Funksymbol Anzeige Temperatur Pfeiltaste Temperatur erhöhen Reset-Taster INFORMATION Die erste Modellreihe (Comet WiFi Modell 1) besitzt einen tiefer liegenden Reset-Taster, der mit dem mitgelieferten Reset-Schlüssel betätigt wird.

  • Seite 10: Comet Wifi In Betrieb Nehmen

    Neuere Versionen der App können optisch und inhaltlich abweichen. APP EUROTRONIC SMART LIVING 2.0 INSTALLIEREN Laden Sie sich die App Eurotronic Smart Living 2.0 von Google Play (Android) oder dem App Store (iOS) herunter. Installieren Sie die App auf Ihrem Smartphone.

  • Seite 11: Benutzerkonto Anlegen

    Comet WiFi Comet WiFi in Betrieb nehmen BENUTZERKONTO ANLEGEN Um die App zu nutzen, müssen Sie ein Benutzerkonto anlegen: Legen Sie ein Benutzerkonto an. Geben Sie Ihre E-Mail-Adresse ein und vergeben Sie ein Passwort. Stellen Sie sicher, dass Ihre E-Mail gültig ist. Die Gültigkeit der E-Mail-Adresse wird nicht geprüft.

  • Seite 12: Neues Gerät Hinzufügen

    Comet WiFi in Betrieb nehmen NEUES GERÄT HINZUFÜGEN Tippen Sie auf die Schaltfläche +, um ein neues Gerät hinzuzufügen. Folgen Sie im Anschluss den angezeigten Schritten des Einrichtungsassistenten zur Erstinbetriebnah- me Ihres Comet WiFi.  Sie haben Ihren Comet WiFi erfolgreich hinzugefügt.

  • Seite 13: Netzwerk Wählen

    • Ihr WLAN muss im 2,4 GHz-Frequenzbereich senden. Unterstützt Ihr Router nur den 5 GHz-Fre- quenzbereich, ist der Betrieb Ihres Comet WiFi nicht möglich. Weitere Informationen erhalten Sie in der Bedienungsanleitung Ihres Routers. • Die Standorterkennung (GPS) Ihres Smartphones muss aktiviert sein.

  • Seite 14: Batterien Einlegen

    Comet WiFi Comet WiFi in Betrieb nehmen BATTERIEN EINLEGEN Öffnen Sie die Batteriefachabdeckung. Legen Sie die mitgelieferten Batterien wie abgebildet ein. Achten Sie auf die richtige Polarität und verwenden Sie keine Akkus! Schließen Sie die Batteriefachabdeckung. Die Batteriefachabdeckung rastet hörbar ein.

  • Seite 15: Comet Wifi Anlernen

    Comet WiFi Comet WiFi in Betrieb nehmen COMET WIFI ANLERNEN Auf dem Display Ihres Comet WiFi wird PA angezeigt und das Funksymbol blinkt. Ihr Comet WiFi ist bereit sich mit ihrem WLAN-Netzwerk zu verbinden. Tippen Sie auf die Schaltfläche Weiter.
  • Seite 16  Auf dem Display Ihres Comet WiFi wird eine Ladeanimation angezeigt.  Ihr Comet WiFi wird mit Ihrem WLAN und der App verbunden. Der Vorgang kann einen Augenblick dauern. INFORMATION Während der Einrichtung sind Sie kurzfristig mit dem WLAN-Netzwerk Ihres Comet WiFi verbunden und eine Meldung kann angezeigt werden, die Sie darauf hinweist, dass Sie nicht mit dem Internet verbunden sind.
  • Seite 17 Comet WiFi Comet WiFi in Betrieb nehmen Tippen Sie auf die Schaltfläche Weiter. Montieren Sie Ihren Comet WiFi jetzt an Ihrem Heizkörper (siehe  Abschnitt 5.7 Am Heizkörper montieren auf Seite 18) und tippen Sie auf die Schaltfläche Weiter. INFORMATION Sollte die Einrichtung nicht abgeschlossen werden, stellen Sie die folgenden Punkte sicher: •...

  • Seite 18: Am Heizkörper Montieren

    Comet WiFi in Betrieb nehmen AM HEIZKÖRPER MONTIEREN Wenn die App es anzeigt, montieren Sie Ihren Comet WiFi am gewünschten Heizkörper. Die Montage des Comet WiFi ist auf allen bekannten Ventilunterteilen möglich (siehe Adapterliste unter www.eurotronic.org/service/faq). VORSICHT! Verbrennungen durch heißes Heizkörperventil! Berührung kann zu Verbrennungen an der Hand führen.
  • Seite 19 Comet WiFi Comet WiFi in Betrieb nehmen Stecken Sie Ihren Comet WiFi auf den Heizkörper und drehen Sie die Überwurfmutter im Uhrzeigersinn.  Sie haben Ihren Comet WiFi erfolgreich montiert.  Im Anschluss an die Montage starten Sie die Adaptierung, siehe  Abschnitt 5.9 Comet WiFi adaptieren auf Seite 22.

  • Seite 20: Übersicht Der Adapter

    Die folgende Übersicht enthält Informationen zu den Ventilen und den benötigten Adaptern. Im Lieferum- fang Ihres Comet WiFi sind die Adapter für Danfoss RAV, Danfoss RA und Danfoss RAVL enthalten. Bei der Verwendung des Adapters Danfoss RAV muss der RAV Pin auf den Ventilstößel gesteckt werden.
  • Seite 21 Comet WiFi Comet WiFi in Betrieb nehmen INFORMATION Entfernen Sie die Verbindungsstücke der Kunststoff-Adapter restlos (siehe Abbildung), bevor Sie einen der beiliegenden Adapter verwenden! Verwenden Sie bei Danfoss RAV und Danfoss RA die beiliegende Schraube und Mutter. VORSICHT! Klemmgefahr zwischen den Adapterhälften! Unachtsamkeit bei der Verwendung von Adaptern kann zu Verletzungen führen.

  • Seite 22: Comet Wifi Adaptieren

    Nach erfolgreicher Montage, kann Ihr Comet WiFi mit dem Adaptieren beginnen. Voraussetzung ist, dass im Display Ihres Comet WiFi Ad angezeigt wird. Halten Sie zum Start der Adaptierung beide Pfeiltasten an Ihrem Comet WiFi gleichzeitig für ca. 3 Se- kunden gedrückt.

  • Seite 23: Comet Wifi Benennen Und Zuweisen

    Comet WiFi in Betrieb nehmen 5.10 COMET WIFI BENENNEN UND ZUWEISEN Nach erfolgreicher Montage und dem Adaptieren können Sie Ihrem Comet WiFi in der App einen Namen geben und Ihren Comet WiFi einem Raum zuweisen. Geben Sie im Eingabefeld eine Bezeichnung für Ihren Comet WiFi ein.
  • Seite 24 Wählen Sie ein Symbol und eine Bezeichnung für den Raum aus. Tippen Sie auf die Schaltfläche Weiter. Tippen Sie auf die Schaltfläche Speichern.  Sie haben Ihren Comet WiFi erfolgreich benannt und einem Raum zugewiesen.  Ihr Comet WiFi ist jetzt vollständig eingerichtet und betriebsbereit. INFORMATION Treten beim Speichervorgang Probleme auf, ist Ihr Smartphone vielleicht nicht mit dem korrekten WLAN verbunden.

  • Seite 25: Comet Wifi Demontieren

    Comet WiFi Comet WiFi demontieren COMET WIFI DEMONTIEREN Voraussetzung für die Demontage Ihres Comet WiFi ist, dass sich Ihr Comet WiFi im Adaptierungsmodus befindet, siehe  Abschnitt 5.9 Comet WiFi adaptieren auf Seite 22. VORSICHT! Verbrennungen durch heißes Heizkörperventil! Berührung kann zu Verbrennungen an der Hand führen.

  • Seite 26: App Einstellen

    Comet WiFi App einstellen APP EINSTELLEN Nach erfolgreicher Montage und Inbetriebnahme Ihres Comet WiFi können Sie weitere Einstellungen in der App Eurotronic Smart Living 2.0 vornehmen. Vom Startbildschirm (Mein Zuhause) aus haben Sie Zugriff auf die Menüleiste und alle eingerichteten Räume.

  • Seite 27: Temperatur In Einem Raum Einstellen

    Comet WiFi App einstellen TEMPERATUR IN EINEM RAUM EINSTELLEN Sie können die Temperatur für jeden Raum individuell festlegen. Nach Auswahl eines Raums, stellen Sie die gewünschte Temperatur für den Raum oder den Heizkörper ein. Tippen Sie auf den gewünschten Raum (z. B. Bad).
  • Seite 28 Comet WiFi App einstellen Nehmen Sie weitere Einstellungen vor: Heizplan aus: Über das Menü werden alle Comet WiFi Der gespeicherte Heizplan ist nicht aktiv. angezeigt die dem aktuellen Raum zuge- Heizplan an: ordnet sind. Sie können weitere Einstellun- Der gespeicherte Heizplan ist aktiv. Sie kön- gen für den ausgewählten Comet WiFi...

  • Seite 29: Geräteeinstellungen

    Im Menü eines Raumes (siehe  Abschnitt 7.1 Temperatur in einem Raum einstellen auf Seite 27.) haben Sie Zugriff auf alle dem Raum zugeordneten Comet WiFi. Sie haben Zugriff auf weitere Ein- stellungen und Informationen zu dem ausgewählten Comet WiFi: Mac-Adresse.

  • Seite 30: Heizpläne

    Comet WiFi App einstellen HEIZPLÄNE Im Menü Heizpläne stellen Sie Heizblöcke mit Heizzeiten für verschiedene Tage ein. Sie können die Tem- peratur zu jeder Heizzeit individuell einstellen. Tippen Sie auf die Schaltfläche Heizpläne.  Die Übersicht der Heizpläne wird angezeigt.
  • Seite 31 Comet WiFi App einstellen Tippen Sie auf einen oder mehrere Räume für die der Heizplan gültig sein soll. Tippen Sie auf die Schaltfläche Weiter. Geben Sie im Eingabefeld eine Bezeichnung für den Heizplan ein. Tippen Sie auf die Schaltfläche Weiter.
  • Seite 32 Comet WiFi App einstellen Wählen Sie ein Symbol für den Heizplan aus. Tippen Sie auf die Schaltfläche Speichern.  Sie haben den Heizplan erfolgreich erstellt. Tippen Sie auf den Heizplan, um die Heizzeiten einzustellen:...
  • Seite 33 Löschen Sie die ausgewählte Heizzeit. Wählen Sie den Zeitraum des aktuellen Heizblocks aus. Speichern Sie die Einstellungen. INFORMATION Beachten Sie, dass die Einstellungen erst durch Tippen auf die Schaltfläche Speichern auf die ent- sprechenden Comet WiFi übertragen und somit aktiv werden.

  • Seite 34: Urlaub

    Comet WiFi App einstellen URLAUB Im Menü Urlaub stellen Sie einen Urlaubsplan für einen Abwesenheitszeitraum ein. Sie können die Tempe- ratur zu jedem Schaltpunkt individuell einstellen. Tippen Sie auf die Schaltfläche Urlaub. Tippen Sie auf die Schaltfläche , um einen neuen Urlaubsplan zu erstellen.
  • Seite 35 Comet WiFi App einstellen Geben Sie im Eingabefeld eine Bezeichnung für den Urlaubsplan ein. Tippen Sie auf die Schaltfläche Weiter. Wählen Sie ein Symbol für den Urlaubsplan aus. Tippen Sie auf die Schaltfläche Speichern.
  • Seite 36 Comet WiFi App einstellen Tippen Sie auf den Urlaub, um die Heizzeiten einzustellen:  Sie haben den Heizplan für einen Abwesenheitszeitraum erstellt.
  • Seite 37 Legen Sie das Datum für das Ende des Speichern Sie die Einstellungen. Abwesenheitszeitraums fest. INFORMATION Beachten Sie, dass die Einstellungen erst durch Tippen auf die Schaltfläche Speichern auf die ent- sprechenden Comet WiFi übertragen und somit aktiv werden.

  • Seite 38: Kundenservice

    Comet WiFi App einstellen KUNDENSERVICE Der folgende Abschnitt beschreibt den Bereich Kundenservice in der App Eurotronic Smart Living 2.0. Tippen Sie im Startbildschirm auf die Schaltfläche Einstellung. Tippen Sie auf die Schaltfläche Hilfe.
  • Seite 39 Tippen Sie auf die Schaltfläche FAQs, um die Website mit den „Frequently Asked Questions“ (Häufig gestellte Fragen) zu öffnen. Tippen Sie auf die Schaltfläche Bedienungsanleitung Download, um die Bedienungsanleitung der App Eurotronic Smart Living 2.0 herunterzuladen. In diesem Bereich werden die Kontaktinformationen (siehe  Abschnitt 11.2 Support und Kontakt auf Seite 46) angezeigt.

  • Seite 40: Betriebsarten & Funktionen

    Temperatur bleibt bis zur nächsten Heizzeit bestehen. Anschließend wechselt Ihr Comet WiFi wieder auf den eingestellte Heizplan. HEIZPLAN (DEAKTIVIERT) Wenn Sie den Heizplan in der App Eurotronic Smart Living 2.0 deaktivieren, regelt Ihr Comet WiFi auf die manuell eingestellte Temperatur. Die Temperaturen werden nicht zur eingestellten Heizzeit geändert. URLAUB Für die Zeit Ihrer Abwesenheit können Sie eine frei wählbare Temperatur bestimmen.

  • Seite 41: Weitere Funktionen

    Zum Deaktivieren halten Sie beide Pfeiltasten für einige Sekunden gedrückt. Warten Sie, bis die Ani- mation auf dem Display verschwindet. INFORMATION Die Tastensperre Plus lässt sich nur über die App und nicht über die Pfeiltasten an Ihrem Comet WiFi deaktivieren.
  • Seite 42 Die Frostschutz- und Kalkschutzfunktion sind automatisch aktiv. Frostschutzfunktion: Sinkt die Temperatur auf unter 8° C, wird im Display -- angezeigt. In diesem Fall öffnet Ihr Comet WiFi das Ventil so lange, bis die Temperatur wieder auf über 8°C steigt. Dadurch wird ein Einfrieren der Heizkörper verhindert.

  • Seite 43: Zurücksetzen Auf Werkseinstellungen

    Sie haben Ihren Comet WiFi ist auf Werkseinstellungen zurückgesetzt. Führen Sie die Ersteinrich- tung erneut durch, siehe  Abschnitt 5.3 Neues Gerät hinzufügen auf Seite 12. INFORMATION Bei Comet WiFi Geräten mit der Software-Version 4.9 drücken Sie nur kurz auf den Reset-Taster, um Ihren Comet WiFi auf die Werkseinstellungen zurückzusetzen.

  • Seite 44: Fehlerbehebung

    Comet WiFi Fehlerbehebung FEHLERBEHEBUNG Auch bei Ihrem Comet WiFi kann es zu Problemen kommen. Die folgenden Informationen helfen Ihnen dabei, Fehler zu beheben. Problem Ursache Lösung Die App zeigt im Bereich • Ihr Router arbeitet nicht im 2,4 GHz- •...

  • Seite 45: Reinigung Und Lagerung

    Comet WiFi Reinigung und Lagerung 10 REINIGUNG UND LAGERUNG Schalten Sie Ihren Comet WiFi aus und entnehmen Sie die Batterien, wenn Sie Ihren Comet WiFi längere Zeit nicht nutzen. Lagern Sie Ihren Comet WiFi an einem trockenen, staubfreien Ort. WICHTIG! Sachschaden möglich!

  • Seite 46: Anhang

    Comet WiFi Anhang 11 ANHANG Die folgenden Abschnitt erhalten Informationen zu Technischen Daten, dem Kundenservice sowie weitere rechtliche Informationen. 11.1 TECHNISCHE DATEN Bezeichnung Comet WiFi 4260012711998 Artikelnummer 700200 Versorgungsspannung 2× Batterien AA/LR6 Gewindeanschluss M30 × 1,5 mm Wirkungsweise Typ 1 Abmessungen 62 ×...

  • Seite 47: Entsorgung

    Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wert- stoffsammlung. Die Symbole auf Ihrem Comet WiFi, der Bedienungsanleitung oder der Verpackung weisen auf diese Bestimmungen hin. Mit der Wiederverwertung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten/Batterien leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

  • Seite 48: Vereinfachte Konformitätserklärung

    Comet WiFi Anhang 11.5 VEREINFACHTE KONFORMITÄTSERKLÄRUNG Hiermit erklärt die EUROtronic Technology GmbH, dass Ihr Comet WiFi alle anzuwendenden Gemein- schaftsvorschriften des Europäischen Wirtschaftsraums der Richtlinie 2014/53/EU erfüllt. Der vollständi- ge Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https:/ /eurotronic.org/service/downloads 11.6 GARANTIEHINWEIS...
  • Seite 49 EUROtronic Technology GmbH Südweg 1 | 36396 Steinau-Ulmbach | Deutschland www.eurotronic.org...
