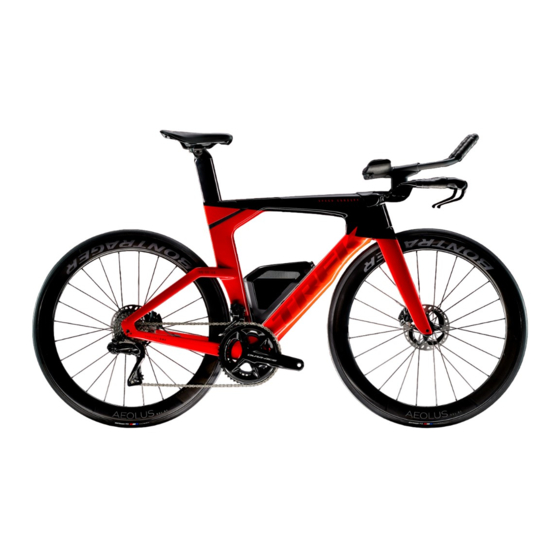

Inhaltszusammenfassung für Trek SPEED CONCEPT
- Seite 1 SPEED CONCEPT 2022 ERGÄNZENDES WARTUNGSHANDBUCH...
-
Seite 2: Sicherheit
Kabelbinder aufgetragener Schraubensicherung müssen vor der Wiedermontage mit Isopropylalkohol gereinigt und mit neuer Schraubensicherung versehen werden. Ohne aufgetragene Schraubensicherung können sich diese Befestigungsteile lösen und Schäden am Fahrrad und Verletzungen verursachen. Copyright 2022 Trek Bicycle Corporation Alle Rechte vorbehalten... -
Seite 3: Montagereihenfolge
Vor der Montage dieses Fahrrads muss der:die Fahrer:in ausgemessen werden Dieses Fahrrad zeichnet sich durch eine individualisierte Passform mit Teilen aus, die auf die Proportionen der kaufenden Person abgestimmt werden. Vor dem Kauf muss eine Anpassung mithilfe des Online-Tools „Speed Concept Fit Finder“ erfolgt sein. -
Seite 4: Verlegung Der Bremsleitungen/Schaltkabel - Di2
Speed Concept SLR/TT 2022 Verlegung der Bremsleitungen/Schaltkabel – Di2 4-6 Nm 5,2 Nm 0,7 Nm Verlegung der Bremsleitungen Schaltauge – W524188 Die Bremsleitungen mit den Bremssätteln verbinden. Schaltaugenschrauben – W524884 Die HR-Bremsleitung durch die Dichtung (3) und die Schaumstoffmanschette (8) führen. Beide Bremslei- Dichtung für Hinterradbremse –... - Seite 5 Speed Concept SLR/TT 2022 Verlegung der Bremsleitungen/Schaltkabel – Di2 (Forts.) Verlegung der Schaltkabel Übersicht der Di2-Kabelführung Die drei Kabel wie oben abgebildet verlegen und an den Akku anschließen. TIPP: Das aus dem Steuerrohr herausragende Kabel mit Klebeband an der Außenseite des Rahmens fixieren.
-
Seite 6: Verlegung Der Bremsleitungen - Etap
Speed Concept SLR/TT 2022 Verlegung der Bremsleitungen – eTap 5,2 Nm 0,7 Nm Verlegung der Bremsleitungen Schaltauge – W524188 Die Bremsleitungen mit den Bremssätteln verbinden. Schaltaugenschrauben – W524884 Die HR-Bremsleitung durch die Dichtung (3) und die Dichtung für Hinterradbremse – W330578 Schaumstoffmanschette (7) führen. -
Seite 7: Erforderliche Spacer
Speed Concept SLR/TT 2022 T47-Innenlager Einbau des Innenlagers Erforderliche Spacer Auf die Gewinde an beiden Seiten des Rahmens Die unten stehende Tabelle zeigt die Innenlager/Kurbel- Schmierfett auftragen. Kombinationen, bei denen Spacer erforderlich sind. Bei deinem Fahrrad können andere Kombinationen vorliegen, für die keine Spacer erforderlich sind. -
Seite 8: Steuersatz Und Basislenker/Vorbau
Speed Concept SLR/TT 2022 Steuersatz und Basislenker/Vorbau Hoch (SLR) 4 Nm 35mm Mittel (SLR) 5,2 Nm 15mm 35mm 15mm Niedrig (SLR) 10mm Niedrig (TT) 2 Nm 9-10 Nm 400mm 380mm Max. Schnittlänge Basislenker/Vorbau Lenkerdeckelstopfen – W5258507 Den Lenker nicht näher als 47 mm zu den Langlöchern Steuersatzschraube kürzen. - Seite 9 Speed Concept SLR/TT 2022 Steuersatz und Basislenker/Vorbau (Forts.) Die Teile wie folgt montieren. Kürzen des Gabelschafts (nur bei neuer Gabel) Beim Einbau einer neuen Gabel den Gabelschaft gemäß unten stehender Tabelle kürzen. Der Abstand ist von der Lose anziehen 6 Oberkante des Gabelkronenansatzes zu messen.
-
Seite 10: Montage Von Steuersatz Und Basislenker/Vorbau
Speed Concept SLR/TT 2022 Steuersatz und Basislenker/Vorbau (Forts.) Montage von Steuersatz und Basislenker/Vorbau Den Gabelschaft mit einem 50:50-Gemisch aus Beide Lager (10, 11), den Lagersitz der Gabelkrone Isopropylalkohol und Wasser reinigen. und beide Steuersatzlagerbohrungen (oben und unten) schmieren. Den Lenkanschlag montieren. - Seite 11 Speed Concept SLR/TT 2022 Steuersatz und Basislenker/Vorbau (Forts.) Montage von Steuersatz und Basislenker/Vorbau Die Klemmplatte (4) am Basislenker/Vorbau montie- Die Vorbauschrauben an der Nichtantriebsseite ren. Die Vorbauschrauben leicht anziehen. anziehen, bis die Klemmplatte eng am Gabelschaft sitzt. HINWEIS: Diese Schrauben nicht vollständig festziehen, da die Top Cap sonst nicht die erforderliche Vorspannung erhält.
- Seite 12 Speed Concept SLR/TT 2022 Cockpit – Türme 25mm 35mm 40mm 5,2 Nm 60mm 50mm Mittel Weit 6,8 Nm 0° -7° 7° 14° 1,5 Nm +7° Antriebsseite – W5258514 5 mm Passform- 25 mm – W5258525 Spacer Nichtantriebsseite – W5258533 Turmschrauben 35 mm –...
- Seite 13 Speed Concept SLR/TT 2022 Cockpit – Aerolenker 2 Nm 5,2 Nm 5,2 Nm Armpolster Armpolsterhalter W5263384 Armpolsterschrauben – W330683 Unterlegscheiben für Armpolster Antriebsseite – W5263882 Schraubenabdeckungen Nichtantriebsseite – W5263883 Extension-Schrauben – W5263881 Knochenförmige Unterlegscheibe – W5263884 Extension-Sockel – W5258530 Extension-Bügel – 5285924...
-
Seite 14: Cockpit - Montage Der Türme Und Des Aerolenkers
Speed Concept SLR/TT 2022 Cockpit – Montage der Türme und des Aerolenkers Die Türme montieren. Die Turmaufsatzschrauben Die Schaltkabel durch die Aerolenker-Baugruppe einsetzen und mit 5,2 Nm festziehen. führen. HINWEIS: Dein Setup kann je nach verwendeten Spacern und Turmsockeln abweichen. - Seite 15 Speed Concept SLR/TT 2022 Cockpit – Montage der Türme und des Aerolenkers (Forts.) Die Kabel aus dem Hohlraum für die Junction Box Die Armpolsterhalterungen (2) und die Armpolster (1) herausführen und die Aerolenker-Baugruppe auf den anbringen. Basislenker/Vorbau setzen. Die Schrauben leicht OPTIONAL: Für eine weitere Anpassung können...
- Seite 16 Speed Concept SLR/TT 2022 Cockpit – Montage der Türme und des Aerolenkers (Forts.) Die Extension-Bügel entsprechend der Passform der 11. Die Kabel wie unten abgebildet mit der/den Kundschaft in Längsrichtung justieren. Junction(s) verbinden. Den/die Junction(s) in den Basislenker/Vorbau einsetzen und den Junction- Deckel aufsetzen.
-
Seite 17: Sattelstütze - Slr
Speed Concept SLR/TT 2022 Sattelstütze – SLR 9-11 Nm 8-10 Nm 9-11 Nm Fest Umdrehbar 10 Nm HINWEIS: Auf die Kontaktfläche zur Sattelstütze an der Rückseite des Keils (3) kein Schmierfett aufbringen. Die Teile nur wie oben abgebildet schmieren. 7x7 mm – W524900 Schraube (M6x40 mm) Sattelklemmteile 7x9 mm –... - Seite 18 Speed Concept SLR/TT 2022 Sattelstütze – TT 9-11 Nm 8-10 Nm 9-11 Nm Fest Umdrehbar 10 Nm HINWEIS: Auf die Kontaktfläche zur Sattelstütze an der Rückseite des Keils (3) kein Schmierfett aufbringen. Die Teile nur wie oben abgebildet schmieren. 7x7 mm – W524900 Schraube (M6x40 mm) Sattelklemmteile 7x9 mm –...
- Seite 19 Speed Concept SLR/TT 2022 IsoSpeed – SLR HINWEIS: Wartungsarbeiten am IsoSpeed sollten nur von autorisierten Fahrradläden durchgeführt werden. Unsachgemäße Handhabung, ungeeignete Werkzeuge und falsche Anzugsdrehmomente können bei diesen Teilen dazu führen, dass IsoSpeed beschädigt wird und/oder die Sattelstütze Spiel bekommt.
- Seite 20 Speed Concept SLR/TT 2022 IsoSpeed – SLR (Forts.) Auf die unten abgebildeten Teile Schmierfett auftragen. Alle Teile wieder montieren. Die Zungenschraube (6) und die Drehgelenkschraube (1) mit den auf S. 18 angegebenen Anzugsdrehmomenten festziehen. Die Innenseiten der Zunge und der Sitzturmdichtung (10) mit einem 50:50-Gemisch aus Isopropylalkohol und Wasser reinigen.
-
Seite 21: Kettenführung
Speed Concept SLR/TT 2022 Kettenführung Schraube (M4x22 mm) Kettenführung 573827 Flache Unterlegscheibe (M5x10 mm) Schraube (M5x16 mm) 1 Nm 3 Nm Einstellen der Kettenführung In den niedrigsten Gang schalten (größtes Ritzel hinten und inneres Kettenblatt). Die Schraube (1) an der Kettenführung lösen. -
Seite 22: Unterrohrtrinkflasche
Speed Concept SLR/TT 2022 Zubehör – SLR Unterrohrtrinkflasche Bento Box HINWEIS: Die herausnehmbare Aufbewahrungsbox, die Trennelemente und die Abdeckung sind spülmaschinen- 2 Nm fest (nur oberstes Fach). Trinkflasche – W5254705 Flaschenhalter – W5296085 Schrauben (M5x12 mm) – W304515 2 Nm... -
Seite 23: Leuchtenhalterung Für Sattelstütze
Speed Concept SLR/TT 2022 Zubehör – SLR (Forts.) Leuchtenhalterung für Sattelstütze Halterung für Be- tween-the-Arms-Flaschenhalter 4-6 Nm 3 Nm Schrauben (M5x14 mm) W5263880 Leuchtenhalterung Gummiunterlegscheibe Schrauben (M5x10 mm) W5284485 Flaschenhalteraufnahme... -
Seite 24: Blendr-Halterung
Speed Concept SLR/TT 2022 Zubehör – SLR (Forts.) Between-the-Arms-Trinkflasche Blendr-Halterung 4 Nm 3 Nm 1,5 Nm 3 Nm 3 Nm Schrauben (M5x10 mm) Flaschenauflage Trinkhalm Schraube (M4x6 mm) W5269794 Trinkhalmclip Schraube (M5x20 mm) Schraube (M5x25 mm) Schraube (M5x18 mm) 5284244 (mono) -
Seite 25: Spezifikationen
Speed Concept SLR/TT 2022 Spezifikationen Einbaubreite Hinterradnabe 142 mm 142 mm Außendurchmesser oberer Gabelschaft 28,6 mm 28,6 mm Außendurchmesser unterer Gabelschaft 38,8 mm 38,8 mm Typ/Breite Innenlager T47/85,5 mm T47/85,5 mm Bremsscheibendurchmesser min./max. 140/160 mm 140/160 mm 45 mm 45 mm...
