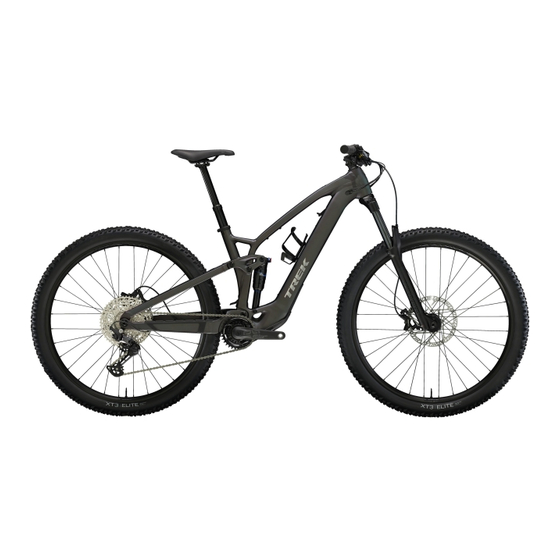

- Seite 1 2024 ALLOY FUEL EXE WARTUNGSHANDBUCH Rev 1 August 2023...
-
Seite 2: Inhaltsverzeichnis
Notice: Measurements of actual tires may vary. Always verify there is sufficient clearance between the tire and the frame. Improper tire size could damage the bicycle frame. Trek recommends 6mm clearance above and on the sides of the tire. Frame/Size... -
Seite 3: Sicherheit
2024 Alloy Fuel EXe Sicherheit Legende WARNUNG Befestigungsteile stets sachgerecht anziehen Befestigungsteile immer mit den angegebenen Anzugs- Schmierfett auftragen drehmomenten festziehen. Durch übermäßiges Festzie- hen können Befestigungsteile und Komponenten brech- en oder sich verformen. Nicht ausreichend festgezogene Komponenten können sich lösen. In beiden Fällen kann Kein Schmierfett auftragen dies zu Schäden am Fahrrad sowie zu Stürzen mit Ver-... -
Seite 4: Verstellbarer Steuersatz
2024 Alloy Fuel EXe Verstellbarer Steuersatz Obere Lagerabdeckung — W5275173 Kompressionsring — W532842 Oberes Lager — W531676 Obere Lagerschale, 0 ° Winkel — 5304949 — W5285212 Untere Pressfit-Lagerschale, 0 ° Winkel — 5304949 Unteres Lager — W532843 Gabelkonus — W532844... -
Seite 5: Geometrie Anpassen - Steuersatzwinkel
2024 Alloy Fuel EXe Geometrie anpassen — Steuersatzwinkel -1° 0° +1° Installation der abgewinkelten Schalen oder 1. Die Schalen und die Steuerrohrbohrungen schmieren. Werkzeuge • Obere abgewinkelte Lagerschale: Rahmengrößen XS bis L — W5295319 Rahmengrößen XL bis XXL — W5295274 •... - Seite 6 2024 Alloy Fuel EXe Active Braking Pivot (ABP) Dieser Fahrradrahmen ist für ein UDH-Universalschaltauge ausgelegt. Weitere Informationen über das UDH findest du in der SRAM-Betriebsanleitung auf sram.com. 25 Nm Schaltauge Switch-Hebel — W573860 WARNUNG: Kein Fett aufbringen. Steckachse, 12 x 184,5 mm —...
-
Seite 7: Umlenkhebel Und Sitzstrebe
2024 Alloy Fuel EXe Umlenkhebel und Sitzstrebe 8 Nm M5x18 M6x25 Wichtig: Antriebsseitiges Lager zuerst montieren. Anziehreihenfolge Wichtig: Alle Schrauben und Muttern leicht anziehen und an- schließend in der unten abgebildeten Reihenfolge festziehen. Um an allen Schrauben das korrekte Anzugsdrehmoment zu erreichen, müs- sen die Umlenkhebelklemmschrauben (8) zuletzt angezogen werden. -
Seite 8: Hauptschwinge Und Kettenstrebe
2024 Alloy Fuel EXe Hauptschwinge und Kettenstrebe 15 Nm Wichtig: Antriebsseitiges Lager zuerst montieren Hauptschwingenachse, M8 x 80,5 mm — W5270022 Rahmenzwischenring — W440921 Lager, 17 x 26 x 10 — W5256338 Hauptschwingenhülse — W600642 Konkave Unterlegscheibe — W5270024 Schraube, M8 x 35 mm —... -
Seite 9: Hinterbaudämpfer - Befestigungsteile Und Abmessungen
2024 Alloy Fuel EXe Hinterbaudämpfer — Befestigungsteile und Abmessungen 17 Nm Dämpferabmessungen Einbaulänge: 205 mm Dämpferhub: 60 mm Breite oben: 54 x 10 mm Breite unten: 40 x 8 mm Eine Liste mit kompatiblen Dämpfern ist in den FAQ auf der Seite des 2024 15 Nm Alloy Fuel EXe auf trekbikes.comzu... - Seite 10 2024 Alloy Fuel EXe Geometrie anpassen — Mino Link Durch Umdrehen der Mino Link Chips kann die Fahrradgeometrie an den Fahrstil bzw. das Gelände angepasst werden. Steilerer Lenkwinkel Flacherer Lenkwinkel 0.5° Mino Link in der hohen Stellung Mino Link in der tiefen Stellung •...
-
Seite 11: Bremsleitungen Und Schaltzüge Verlegen
2024 Alloy Fuel EXe Bremsleitungen und Schaltzüge verlegen Bremsleitung Kabelbinder Zughülle von mechanischer Schaltung Kabeltunnel 1. Für einen leichteren Zugang das Display vom Oberrohr entfernen. 2. Die Bremsleitung und die Schaltzughülle von hinten nach vorne verlegen. ... -
Seite 12: Tipp Zum Austausch
2024 Alloy Fuel EXe Geschwindigkeitssensorkabel verlegen Detaillierte Serviceanweisungen: Siehe TQ Serviceanleitungen auf tq-ebike.com/en/support/manuals. 1 Nm M4 x 6 Kabelbinder an Bremsleitung HINWEIS: Um den Geschwind- igkeitssensor von der Antriebsein- heit zu trennen, beide Steck- verbinder halten und vorsichtig auseinander ziehen. -
Seite 13: Variosattelstützenzug Verlegen
2024 Alloy Fuel EXe Variosattelstützenzug verlegen 0,5 Nm 1. Akkuabdeckung und Akku entfernen Austrittsführung — W519232 (siehe page 23). Schraube, M4 x 9 mm — W532763 2. Zugangsklappe entfernen (siehe page 17.) 3. Den Variosattelstützenzug von unten durch das Sitzrohr und durch die Kabelschiene im Unterrohr nach oben führen. -
Seite 14: Remote Und Display
2024 Alloy Fuel EXe Remote und Display Detaillierte Serviceanweisungen: Siehe TQ Serviceanleitungen auf tq-ebike.com/en/support/manuals. 0,5 Nm 1 Nm Remote, einschl. Befestigungsmittel und Kabel — 5289561 Display — 5289562 — 5289562 Schraube, M3 x 20 mm — 5305631... - Seite 15 2024 Alloy Fuel EXe AXS-Schaltkabel verlegen Mit AXS ausgestattete Fahrräder kommen mit der Smart Box von TQ. Diese hält Anschlüsse für Scheinw- erfer, Rücklicht und elektronische Schaltung sowie einen 12-poligen AUX-Stecker bereit. Öffnung ist unverschlossen. SRAM AXS Kabel und TQ Smart Box hier verbinden.
-
Seite 16: Rahmenschutz Und Trinkflaschenbefestigung
2024 Alloy Fuel EXe Rahmenschutz und Trinkflaschenbefestigung 2 Nm 1 Nm 2 Nm 2 Nm 5 Nm 5 Nm 2 Nm M5x16 M6x19 M5x8 M4x6 Bremsleitungsschutz zum Aufkleben — W326986 10 Kettenstrebenschutz — W5306830 Spritzschutz für Hauptschwinge —... -
Seite 17: Ladeanschlussabdeckung
2024 Alloy Fuel EXe Ladeanschlussabdeckung 0,5 Nm Schrauben, M2.5 x 8 mm) — 5289578 Ladeanschlussabdeckung Tipp: Du weißt nicht genau, ob du einen T8 Torx-Schlüs- sel hast? Bevor du einen neuen kaufst, sieh in deinem SRAM-Entlüftungskit nach, ob dort einer dabei ist. -
Seite 18: Kabelstrang, Kabelschiene Und Zugangsklappe
2024 Alloy Fuel EXe Kabelstrang, Kabelschiene und Zugangsklappe 1 Nm 0,5 Nm M4 x 6 M3 x 10 1 Nm Tipp zum Austausch der Kabelschiene Schrauben, M4 x 6 mm — W575056 Kabelschiene — W5274993 M4-Gleitmutter — W5283261 Kein Fett auf Ladebuchsenhalterung —... -
Seite 19: Motorabdeckung
2024 Alloy Fuel EXe Motorabdeckung Detaillierte Serviceanweisungen: Siehe TQ Serviceanleitungen auf tq-ebike.com/en/support/manuals. 0,8 Nm Siehe Rahmen- 0,8 Nm schutz und Trinkflaschen- befestigung on page 15. 1 Nm M4 x 6 M4 x 6 M6 x 19 Schrauben, M4 x 6 mm —... -
Seite 20: Antriebseinheit
2024 Alloy Fuel EXe Antriebseinheit Antriebsseite SRAM-Antrieb HINWEIS: Vor der Montage von Kettenblatt, Spider und Verschlussring die beigelegte Schutzhülse auf die Innenlagerachse aufsetzen. Bei Nichtverwendung der Hülse kann die Dichtung am Verschlussring beschädigt werden, sodass Wasser in den 50 Nm Motor eindringen und diesen beschädigen... -
Seite 21: Ausgleichsschrauben Einstellen
2024 Alloy Fuel EXe Ausgleichsschrauben einstellen Vor Einbau der Ersatzatriebseinheit die Ausgleichsschrauben (festziehen oder lösen) wie unten auf den Rahmen einstellen. Die Schrauben verfügen über ein Linksgewinde. HINWEIS: Die Ausgleichsschrauben nur einstellen, wenn die Antriebseinheit ersetzt wird. Ausgleichsschrauben — 5289570... -
Seite 22: Kurbelgarnitur Montieren
2024 Alloy Fuel EXe Kurbelgarnitur montieren Hinweis: Ein CWP-7 Kurbelabzieher kann beim Ausbau einiger Kurbelarmtypen hilfreich sein. Das TQ-System ist so ausgelegt, dass die Montage der Kurbeln in vertikal aufrechter Position und ausgerichtet an den Einker- bungen auf der Achse zu montieren ist. Werden die Kurbeln in einer anderen Position montiert, läuft die Antriebseinheit für einige hundert Meter unrund, bis das System die Position der Kurbeln neu erlernt hat. - Seite 23 2024 Alloy Fuel EXe Akku Detaillierte Serviceanweisungen: Siehe TQ Serviceanleitungen auf tq-ebike.com/en/support/manuals. LED-Ladestandsanzeige 1 Nm Lichtsensor 1 Nm M3 x 6 M4 x 12 1 Nm 1 Nm Schrauben, M3 x 6 mm — W581747 Montage Den Griff in der aus der Abbildung oben ersichtlichen Rich- Obere Akkuendkappe —...
-
Seite 24: Akku Ein- Und Ausbauen
2024 Alloy Fuel EXe Akku ein- und ausbauen Ausbau des Akkus Erneut einsetzen und die Schraube teilweise an- ziehen, um den Akku in Position zu halten. HINWEIS: Den Akku aus dem Rahmen herausführen. Nach Entfernen der letzten Akkubefestigungsschraube rutscht der Akku aus dem Rahmen. -
Seite 25: Ohne Akku Fahren
2024 Alloy Fuel EXe Ohne Akku fahren Der Akku sorgt dafür, dass die Motorabdeckung fixiert wird. Um das Fahrrad ohne Akku zu fahren, muss zur Fixierung der Mo- torabdeckung die Klammermutter verwendet werden. Die Klammermutter wird an der Innenseite der Akkuabdeckung aufbe-... -
Seite 26: Beleuchtung An Tq Smart Box Anschließen
2024 Alloy Fuel EXe Beleuchtung an TQ Smart Box anschließen Ausgänge an Smart Box Beleuchtungsadapterkabel mit Micro A Steckverbinder Leuchten können an die TQ Smart Box angeschlossen und über den Fahrradakku gespeist werden. Die Stromversorgungsan- schlüsse der Smart Box müssen über das Dealer Service Tool (nur für Fahrradläden verfügbar) aktiviert werden. -
Seite 27: Spezifikationen
HINWEIS: Tatsächliche Reifenmaße können abweichen. Eine ausreichende Reifenfreiheit zum Rahmen muss stets sichergestellt werden. Reifen in nicht geeigneten Federweg Größen können den Rahmen beschädigen. Trek empfie- hlt einen seitlichen und oberen Abstand zum Rahmen von mindestens 6 mm. Achse-zu-Krone Rahmen/...
