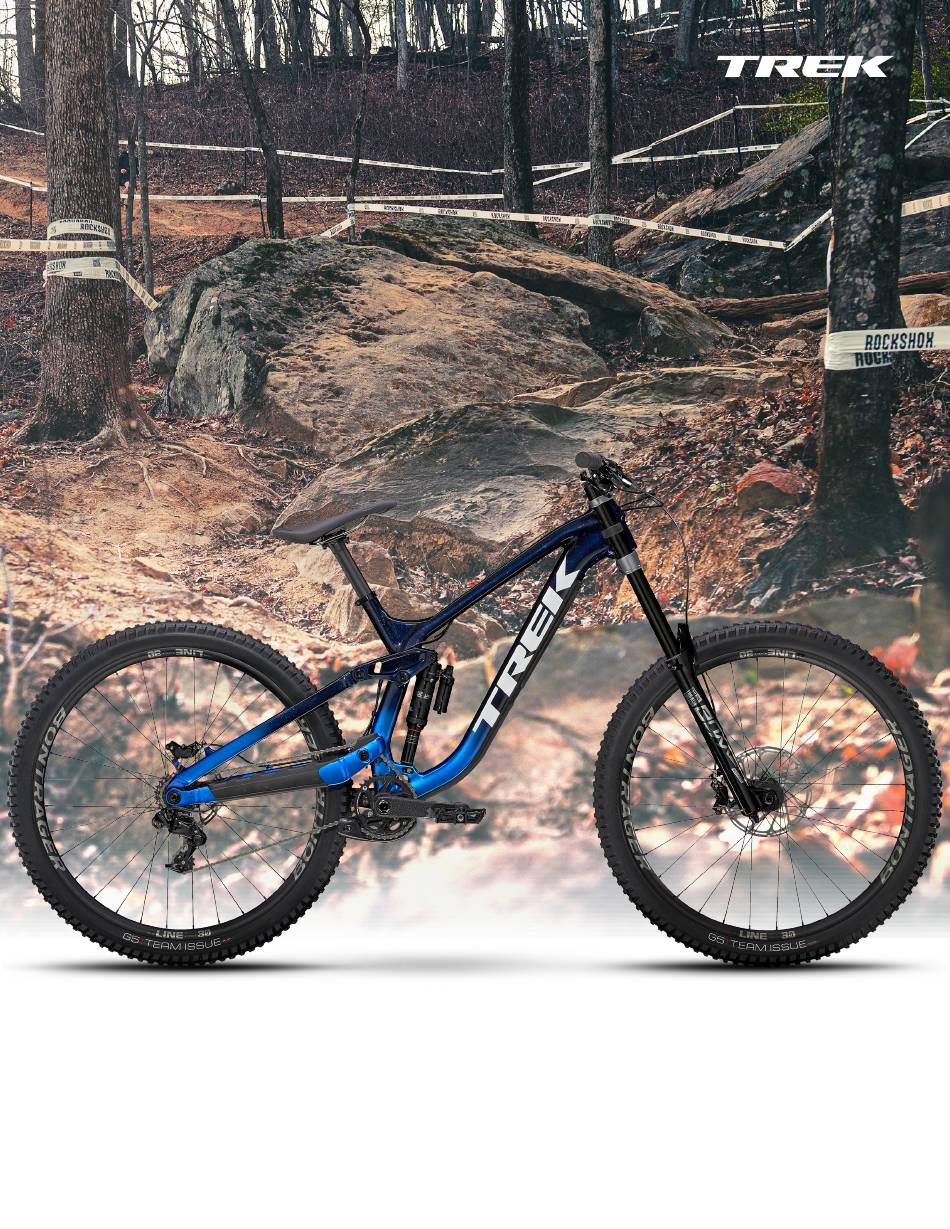

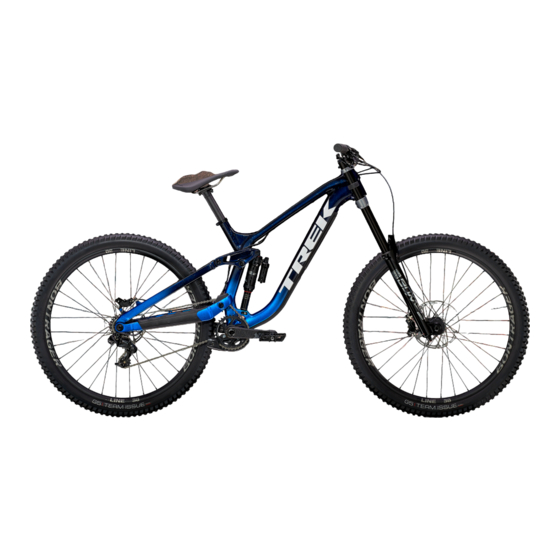

- Seite 1 2022 SESSION ERGÄNZENDES WARTUNGSHANDBUCH Rev 1 Juni 2021...
-
Seite 2: Inhaltsverzeichnis
Wartungshandbuch Session 2022 Inhaltsverzeichnis Sicherheit Erforderliche Anpassungen für 27.5"-Laufräder Umlenkrolle Umlenkhebel Geometrieanpassung Hauptschwinge Schaltauge Active Braking Pivot Dämpferaufnahmen Einstellen der Progression Rahmenschutz Zugverlegung Technische Daten Federung Safety WARNUNG Befestigungsteile immer mit dem angegebenen Anzug- smoment festziehen. Durch übermäßiges Festziehen können Befestigungsteile und Komponenten brechen oder sich verformen. -
Seite 3: Erforderliche Anpassungen Für 27.5"-Laufräder
Wartungshandbuch Session 2022 Erforderliche Anpassungen für 27.5"-Laufräder Das Session ist geeignet für: • 27.5"-Laufräder vorne und hinten • 29"-Vorderrad und 27.5"-Hinterrad Wenn 27.5"-Laufräder vorne und hinten gefahren werden sollen, muss eine längere Steuersatzschale montiert und der Mino Link am Umlenkhebel auf die High-Position eingestellt werden. Im... -
Seite 4: Umlenkrolle
Wartungshandbuch Session 2022 Umlenkrolle Die Umlenkrolle samt Spacern kann versetzt werden, um die Umlenkrolle am Kettenblatt auszurichten. Anweisungen hierzu findest du im Abschnitt Justieren der Umlenkrollenposition section on page 4. Position Beschreibung Menge für Teilenummer Anzugsmoment Montage (Nm) Umlenkrolle W1042533 —... - Seite 5 Wartungshandbuch Session 2022 Umlenkrolle (Forts.) Typische Ausrichtung von Umlenkrolle und Kettenblatt Mit SRAM-Kettenblatt Mit Shimano-Kettenblatt Justieren der Umlenkrollenposition Durch unterschiedliche Kettenblätter oder leichte Fertigungstoleranzen bei Kettenblättern kann es erforderlich werden, die Umlenkrolle samt Spacern neu zu positionieren, damit sie auf einer Linie mit dem Kettenblatt ist. Für die richtige Ausrichtung eine oder mehrere dieser Maßnahmen durchführen:...
-
Seite 6: Umlenkhebel
Wartungshandbuch Session 2022 Umlenkhebel Position Beschreibung Menge für Montage Teilenummer Anzugsmoment (Nm) Umlenkhebelachse W1042544 — Lager W302025 — Spacer W440921 — Schraube W1051959 Mino Link-Lager W275322 — Spacer W529969 — Mino Link-Chip W529223 — Klemmschraube W5256244 10. Die Schritte 1-9 für die andere Seite wiederholen. -
Seite 7: Geometrieanpassung
Wartungshandbuch Session 2022 Geometrieanpassung Durch Umdrehen der Mino Link-Chips am Umlenkhebel kann die Bike-Geometrie an den Fahrstil bzw. das Gelände angepasst werden. Durch Umdrehen des Mino Link-Chips von der hohen in die niedrige Position entsteht eine flachere Geometrie mit 0,5° flacherem Lenkkopfwinkel und bis zu 9 mm abgesenktem Tretlager. -
Seite 8: Hauptschwinge
Wartungshandbuch Session 2022 Hauptschwinge Position Beschreibung Menge für Teilenummer Anzugsmoment Montage (Nm) Achse 5256639 Spacer W440921 — Lager W302025 — Hülse 5256639 — Mutter W584134 — Werkzeuge • Lagereinpresswerkzeug • 8 mm Sechskantschlüssel • Drehmomentschlüssel mit 8 mm Sechskanteinsatz • Schmierfett Das antriebsseitige Lager (3) einpressen. -
Seite 9: Schaltauge
Wartungshandbuch Session 2022 Schaltauge Position Beschreibung Menge für Teilenummer Anzugsmoment Montage (Nm) Schaltauge W583423 — Schaltaugenschraube, Linksgewinde Unterlegscheibe, 25 mm Darauf achten, dass das Schaltauge wie unten abge- Werkzeuge bildet positioniert ist. • 8 mm Sechskantschlüssel • Drehmomentschlüssel für Linksgewinde und 8 mm Sechskanteinsatz Dieser Fahrradrahmen ist für ein UDH-Universalschaltauge... -
Seite 10: Active Braking Pivot
Wartungshandbuch Session 2022 Active Braking Pivot Position Beschreibung Menge für Teilenummer Anzugsmoment Montage (Nm) Steckachse W598581 Ausfallendenachse W5251141 Haltering W5251279 — Lager W583424 — Nichtantriebsseitiges Ausfallende W583419 — Werkzeuge • Lagereinpresswerkzeug • 8 mm Sechskantschlüssel • Drehmomentschlüssel für Linksgewinde und 8 mm Sechskanteinsatz •... -
Seite 11: Dämpferaufnahmen
Wartungshandbuch Session 2022 Dämpferaufnahmen Position Beschreibung Menge für Teilenummer Anzugsmoment Montage (Nm) Oberer Dämpferbolzen 5272748 Mutter — Unterer Dämpferbolzen Mino Link-Spacer 5272749 — Mino Link-Chip —... -
Seite 12: Einstellen Der Progression
Wartungshandbuch Session 2022 Einstellen der Progression Der Mino Link-Chip am Dämpfer kann umgedreht werden, um das Dämpferverhalten auf das Gelände oder den Fahrstil ab- zustimmen. 20 % Progression (weicher) 20 % Progression (härter) Den Mino Link-Chip mit „20 %“ oben positionieren Den Mino Link-Chip mit „25 %“... -
Seite 13: Rahmenschutz
Wartungshandbuch Session 2022 Rahmenschutz Position Beschreibung Menge für Teilenummer Anzugsmoment Montage (Nm) Unterrohrschutz W1052375 — Schraube W1052364 Kettenstrebenschutz W1052384 — Bremszugscheuerschutz W326986 — Umlenkrollenabdeckung W1052385 — Unterlegscheibe W5265886 — Kabelbinder — — Bremszugscheuerschutz Die Rahmenoberfläche dort mit Isopropylalkohol reinigen, wo der Scheuerschutz (4) angebracht werden soll. -
Seite 14: Zugverlegung
Wartungshandbuch Session 2022 Zugverlegung Das Session wird mit innen verlegten Zügen ausgeliefert, für schnelle Reparaturen und Komponentenwechsel können Züge aber auch außen verlegt werden. Interne Zugführung Optionale äußere Zugführung Menge für Anzugsmoment... -
Seite 15: Technische Daten
Immer sicherstellen, dass ausreichend Reifenfrei- Durchmesser 31,6 mm heit zum Rahmen besteht. Reifen in nicht geeigneten *Vorgaben des Sattelstützenherstellers beachten. Größen können den Rahmen beschädigen. Trek emp- fiehlt einen Seiten- und Höhenabstand von mindestens 6 mm zum Rahmen. Innenlager Laufradsatz Maximale Reifengröße... -
Seite 16: Federung
Wartungshandbuch Session 2022 Fahrwerk Der erste Schritt beim Einstellen des Fahrwerks ist die Ermittlung des Sag. Alle anderen Einstellungen sollten nach der Ermit- tlung des Sag vorgenommen werden. Orientiere dich an der mit dem Bike mitgelieferten Fahrwerkseinstellungskarte oder dem Fahrwerksrechner unter Trekbikes.
