Ultraschall Durchflusssensor

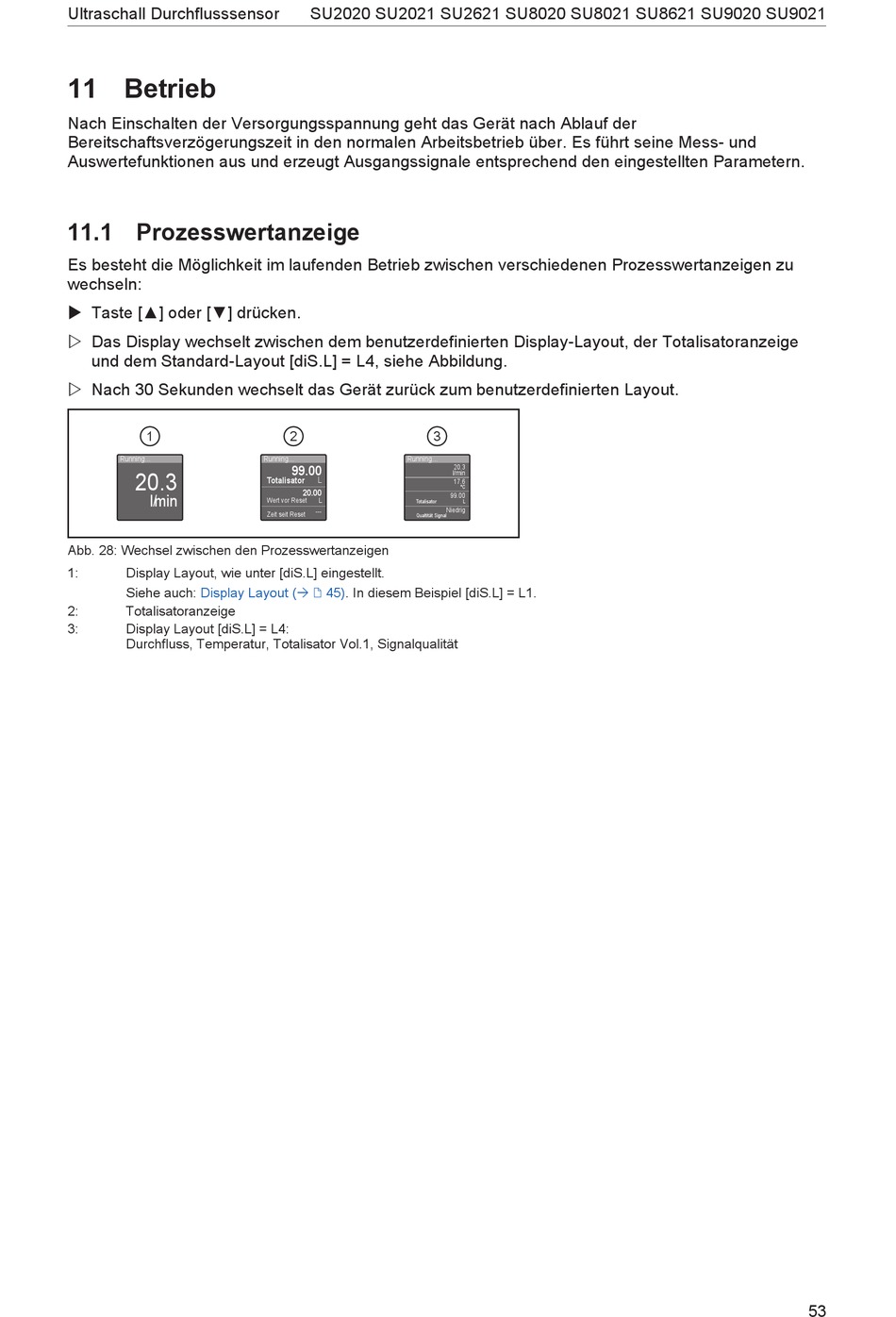

11 Betrieb
Nach Einschalten der Versorgungsspannung geht das Gerät nach Ablauf der
Bereitschaftsverzögerungszeit in den normalen Arbeitsbetrieb über. Es führt seine Mess- und
Auswertefunktionen aus und erzeugt Ausgangssignale entsprechend den eingestellten Parametern.
11.1 Prozesswertanzeige
Es besteht die Möglichkeit im laufenden Betrieb zwischen verschiedenen Prozesswertanzeigen zu
wechseln:
u Taste [▲] oder [▼] drücken.
w Das Display wechselt zwischen dem benutzerdefinierten Display-Layout, der Totalisatoranzeige
und dem Standard-Layout [diS.L] = L4, siehe Abbildung.
w Nach 30 Sekunden wechselt das Gerät zurück zum benutzerdefinierten Layout.
1
Running...
20.3
l/ m in
Abb. 28: Wechsel zwischen den Prozesswertanzeigen
1:
Display Layout, wie unter [diS.L] eingestellt.
Siehe auch:
Display Layout
2:
Totalisatoranzeige
3:
Display Layout [diS.L] = L4:
Durchfluss, Temperatur, Totalisator Vol.1, Signalqualität
SU2020 SU2021 SU2621 SU8020 SU8021 SU8621 SU9020 SU9021
2
Running...
Running...
99.00
L
Totalisator
20.00
Wert vor Reset
L
Totalisator
---
Zeit seit Reset
Qualtität Signal
(Ò / 45). In diesem Beispiel [diS.L] = L1.
3
20.3
l/min
17.6
°C
99.00
L
Niedrig
53
