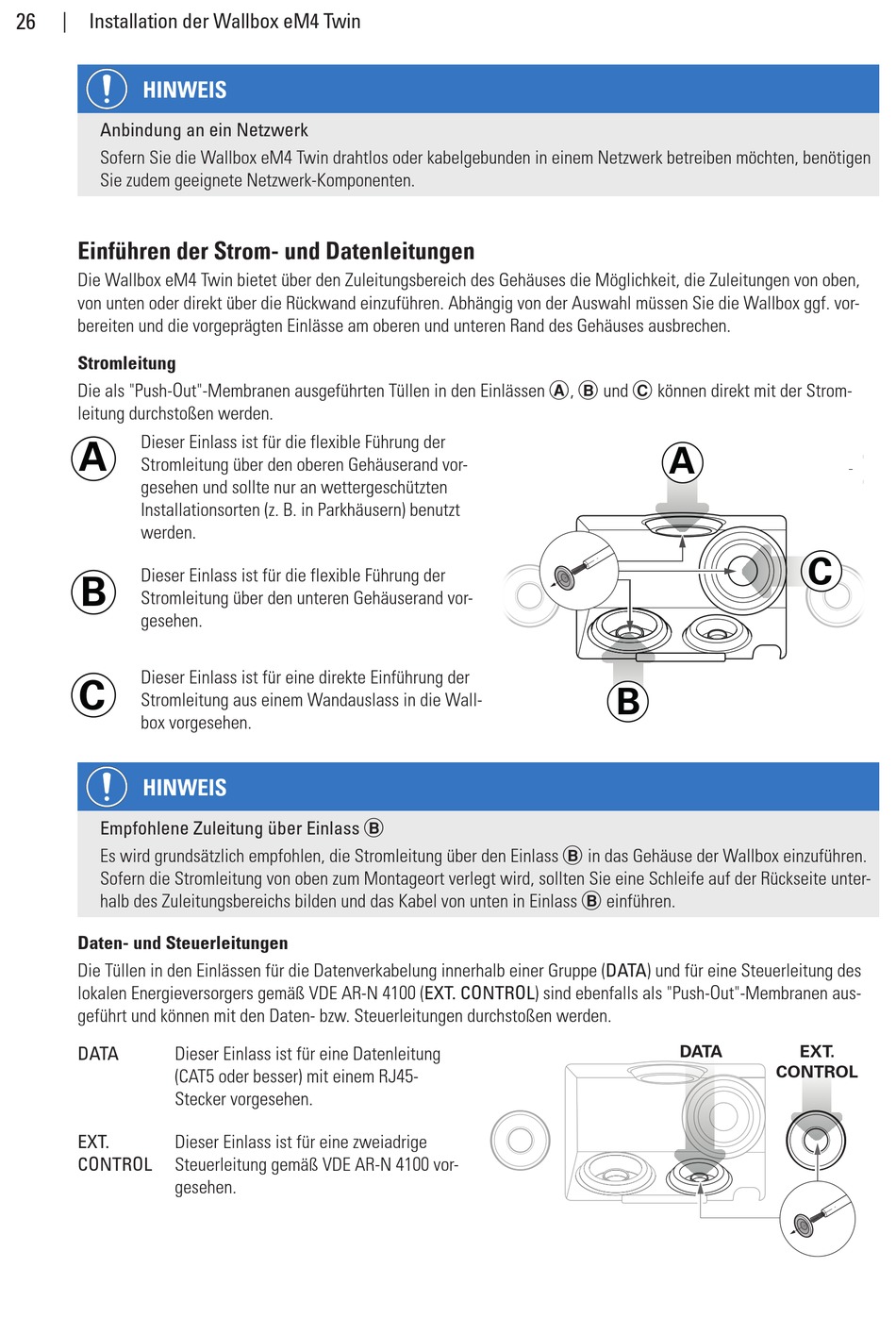

26
| Installation der Wallbox eM4 Twin
HINWEIS
Anbindung an ein Netzwerk
Sofern Sie die Wallbox eM4 Twin drahtlos oder kabelgebunden in einem Netzwerk betreiben möchten, benötigen
Sie zudem geeignete Netzwerk-Komponenten.
Einführen der Strom- und Datenleitungen
Die Wallbox eM4 Twin bietet über den Zuleitungsbereich des Gehäuses die Möglichkeit, die Zuleitungen von oben,
von unten oder direkt über die Rückwand einzuführen. Abhängig von der Auswahl müssen Sie die Wallbox ggf. vor-
bereiten und die vorgeprägten Einlässe am oberen und unteren Rand des Gehäuses ausbrechen.
Stromleitung
Die als "Push-Out"-Membranen ausgeführten Tüllen in den Einlässen A, B und C können direkt mit der Strom-
leitung durchstoßen werden.
Dieser Einlass ist für die flexible Führung der
A
Stromleitung über den oberen Gehäuserand vor-
gesehen und sollte nur an wettergeschützten
B
Installationsorten (z. B. in Parkhäusern) benutzt
werden.
Dieser Einlass ist für die flexible Führung der
B
Stromleitung über den unteren Gehäuserand vor-
gesehen.
C
Dieser Einlass ist für eine direkte Einführung der
C
Stromleitung aus einem Wandauslass in die Wall-
box vorgesehen.
HINWEIS
Empfohlene Zuleitung über Einlass B
Es wird grundsätzlich empfohlen, die Stromleitung über den Einlass B in das Gehäuse der Wallbox einzuführen.
Sofern die Stromleitung von oben zum Montageort verlegt wird, sollten Sie eine Schleife auf der Rückseite unter-
halb des Zuleitungsbereichs bilden und das Kabel von unten in Einlass B einführen.
Daten- und Steuerleitungen
Die Tüllen in den Einlässen für die Datenverkabelung innerhalb einer Gruppe (DATA) und für eine Steuerleitung des
lokalen Energieversorgers gemäß VDE AR-N 4100 (EXT. CONTROL) sind ebenfalls als "Push-Out"-Membranen aus-
geführt und können mit den Daten- bzw. Steuerleitungen durchstoßen werden.
DATA Dieser Einlass ist für eine Datenleitung
(CAT5 oder besser) mit einem RJ45-
Stecker vorgesehen.
EXT. Dieser Einlass ist für eine zweiadrige
CONTROL Steuerleitung gemäß VDE AR-N 4100 vor-
gesehen.
A
B
DATA
CONTROL
C
EXT.
