Endress+Hauser Levelflex FMP51 Technische Information Seite 79

Levelflex FMP51, FMP52, FMP54
R
ø4 (0.16)
Endress+Hauser

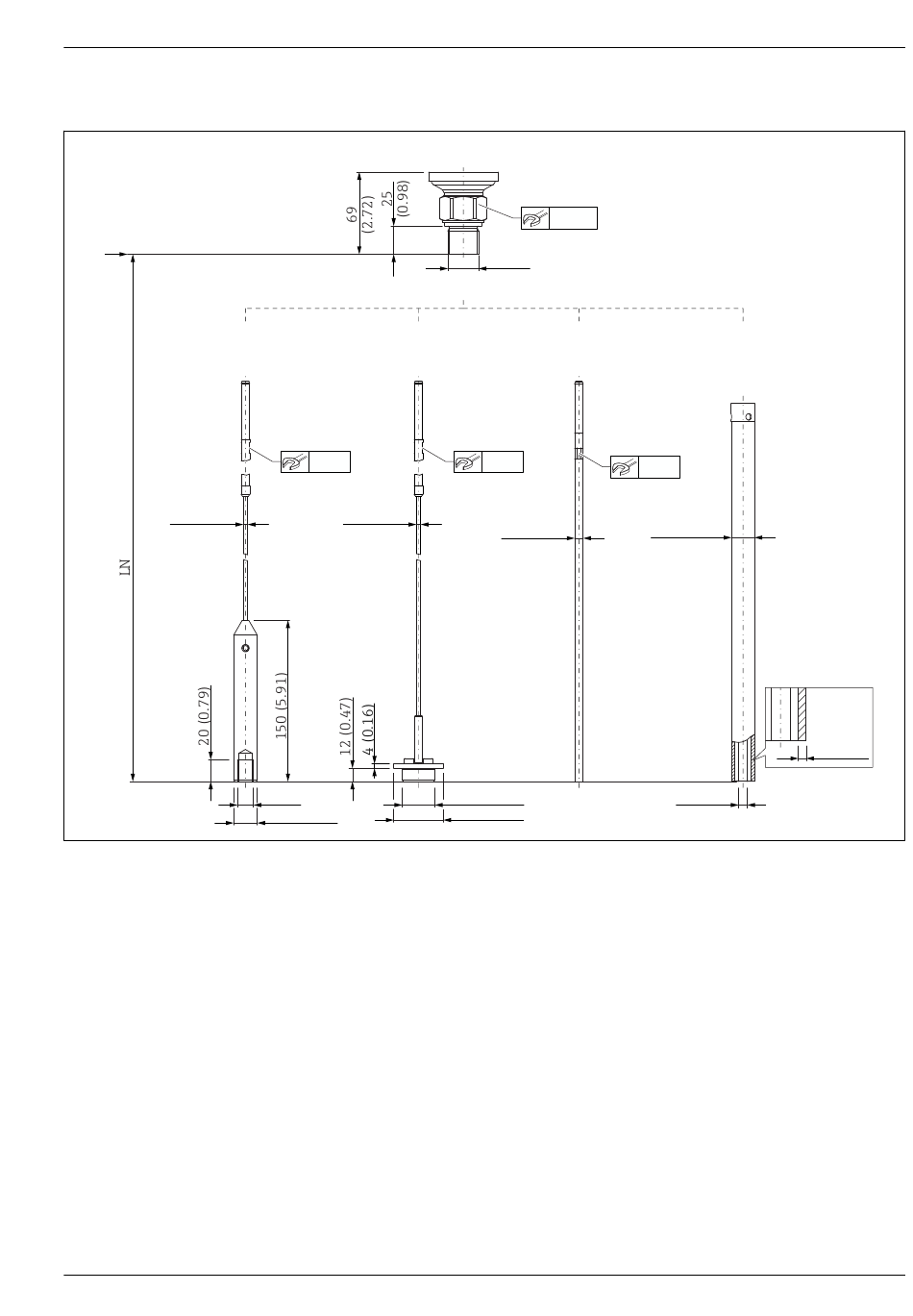

FMP51: Abmessungen Prozessanschluss (G¾,NPT¾)/Sonde
E F
7 mm
ø4 (0.16)
M14
ø22 (0.87)
 46 FMP51: Prozessanschluss / Sonde. Maßeinheit mm (in)
B Gewinde ISO228 G3/4 oder ANSI MNPT3/4 (Merkmal 100)
E Seilsonde 4mm oder 1/6" (Merkmal 060)
F Seilsonde 4mm oder 1/6"; Zentrierscheibe optional (Merkmale 060 und 610)
G Stabsonde 8mm oder 1/3" (Merkmal 060)
H Koaxsonde (Merkmal 060); mit Entlüftungsöffnung Ø ca. 6 mm (0,24 in)
LN Sondenlänge
R Referenzpunkt der Messung
B
36 mm
G¾
NPT¾
G
7 mm
ø8 (0.31)
ø29.5 (1.16)
ø75 (2.95)
H
7 mm
ø22 (0.87)
8 (0.31)
2 (0.08)
A0012645
79
