Geeignete Montageposition

1
A
C
 34 Montagebedingungen für Levelflex
Montageabstände
• Abstand (A) von Seil- und Stabsonden zur Behälterwand:
• bei glatten metallischen Wänden: > 50 mm (2 in)
• bei Kunststoffwänden: > 300 mm (12 in) zu metallischen Teilen außerhalb des Behälters
• bei Betonwänden: > 500 mm (20 in), ansonsten kann sich der zulässige Messbereich reduzie-
ren.
• Abstand (B) von Stabsonden zu Einbauten (3): > 300 mm (12 in)
• Bei Verwendung von mehreren Levelflex:
Mindestabstand zwischen den Sensorachsen: 100 mm (3,94 in)
• Abstand (C) des Sondenendes vom Behälterboden:
• Seilsonde: > 150 mm (6 in)
• Stabsonde: > 10 mm (0,4 in)
• Koaxsonde: > 10 mm (0,4 in)
Bei Koaxsonden ist der Abstand zur Wand und zu Einbauten beliebig.
2 3
4
B

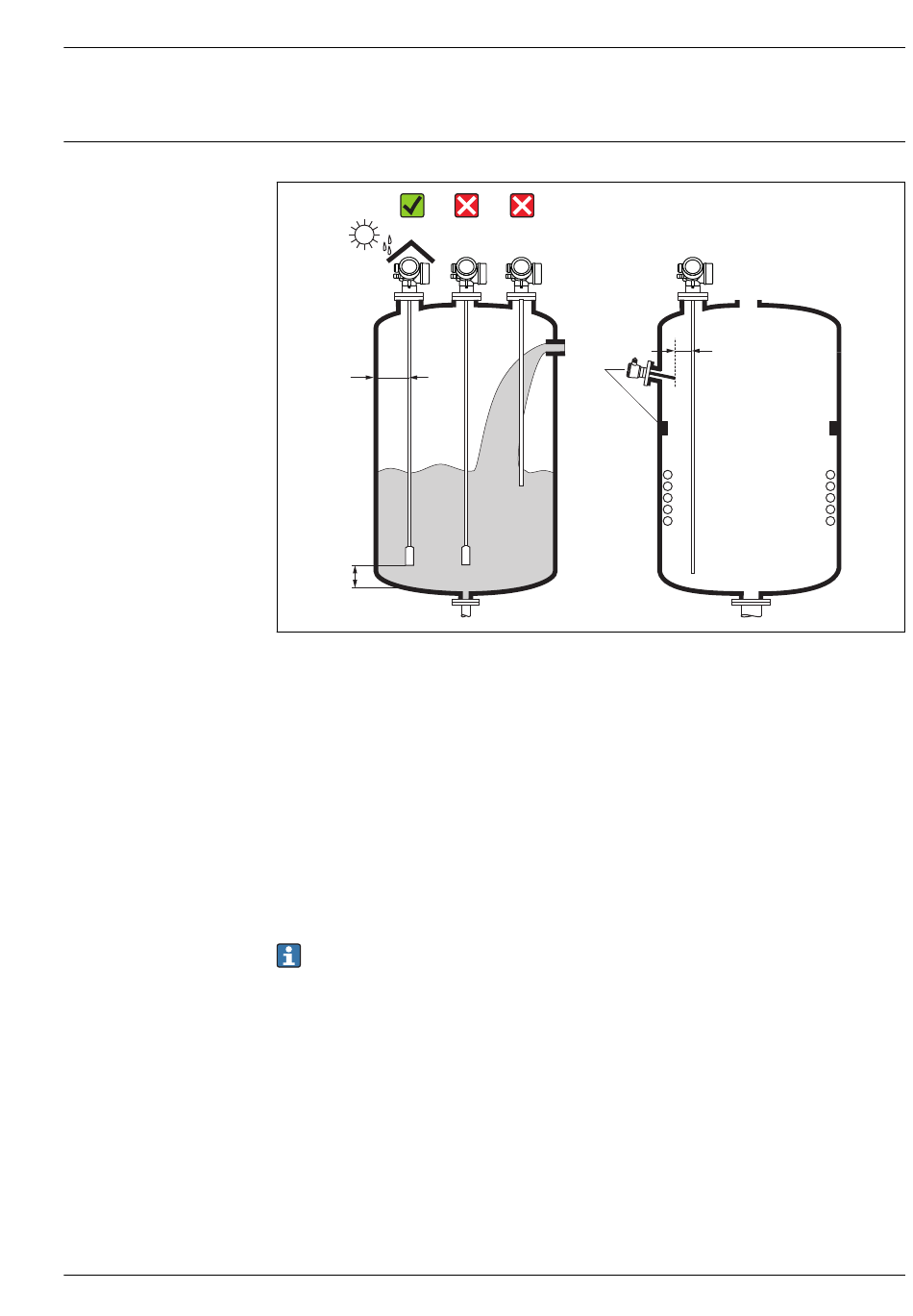

A0012606
