Funktion und Aufbau
Auto-Protection-Baugruppe
16
Die Auto-Protection-Baugruppe dient als Kupplung des Verbrennungsrohrs an den
Messgastrockner. In der Baugruppe ist ein wechselbarer Filter integriert. Der Filter
schützt den nachfolgenden Membrantrockner und den Detektor im Fall einer unvoll-
ständigen Verbrennung vor Rußpartikeln und festen Pyrolyseprodukten. Außerdem hält
der Filter kondensiertes Wasser und andere Aerosole zurück, nur Wasserdampf passiert.
Die Auto-Protection-Baugruppe ist in einem Einschub unter dem Ofen montiert.

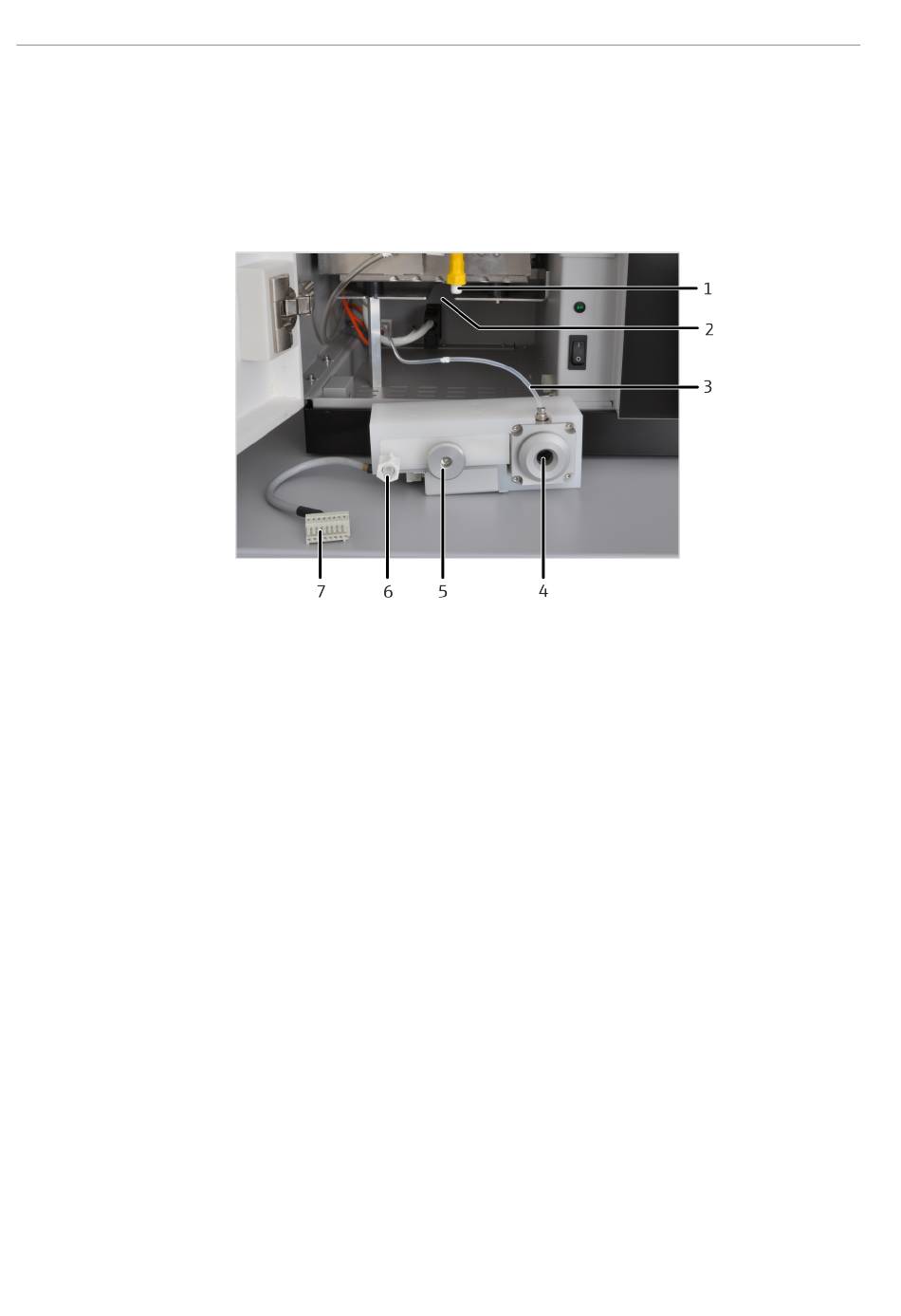

Abb. 6
Auto-Protection-Baugruppe
1 Membrantrockner
3 Gasanschluss für die pneumatische
Dichtung (Argon)
5 Halter
7 Elektrischer Anschluss
Das Verbrennungsrohr wird in die Auto-Protection-Baugruppe eingesteckt und mit einer
pneumatischen Dichtung abgedichtet. Die Dichtung wird mit Argon betrieben.
2 Einschub für Auto-Protection-Baugrup-
pe
4 Pneumatische Dichtung
6 Anschluss an den Membrantrockner
