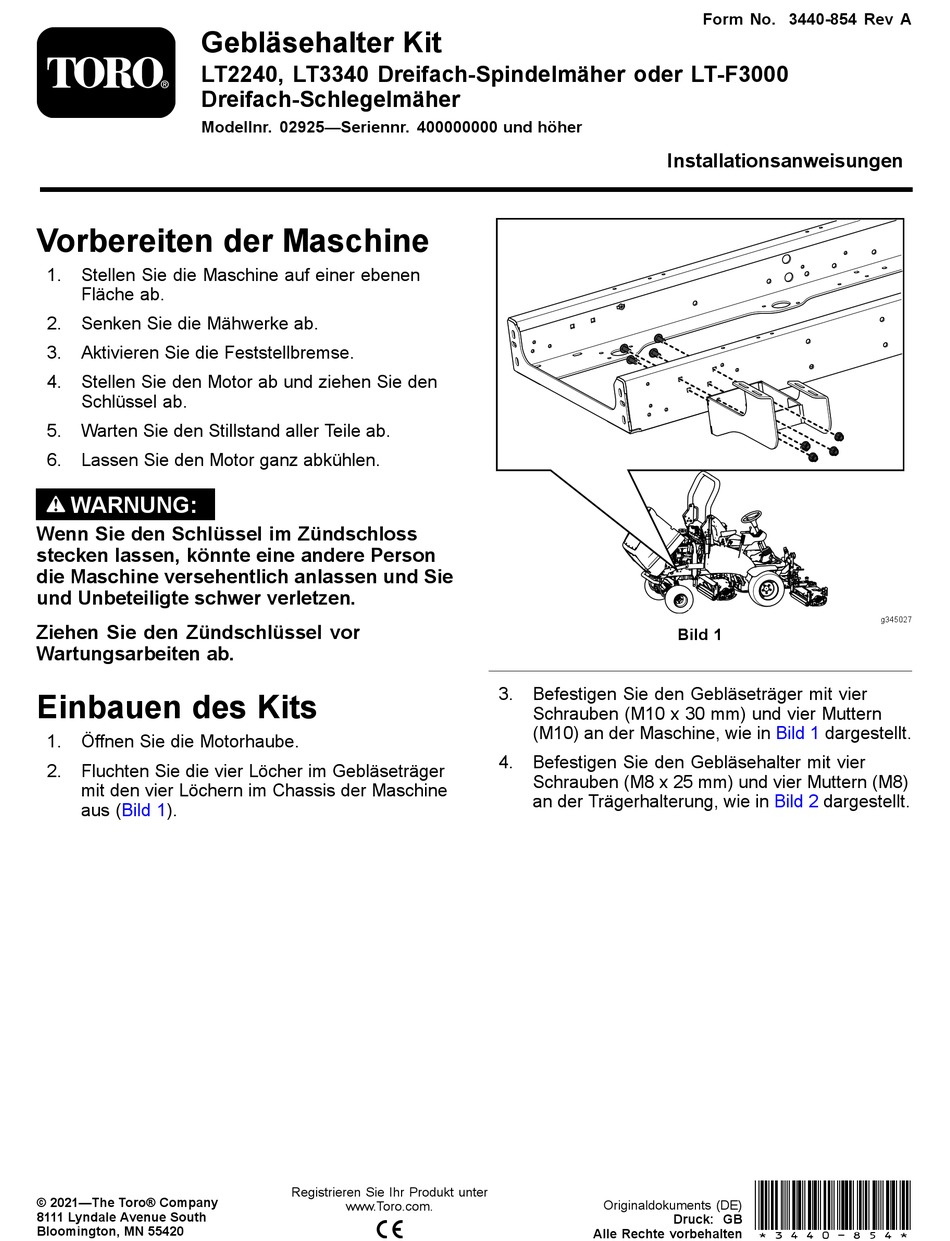

Toro LT2240 Installationsanweisungen

Gebläsehalter Kit
LT2240, LT3340 Dreifach-Spindelmäher oder LT-F3000
Dreifach-Schlegelmäher
Modellnr. 02925—Seriennr. 400000000 und höher
Vorbereiten der Maschine
1. Stellen Sie die Maschine auf einer ebenen
Fläche ab.
2. Senken Sie die Mähwerke ab.
3. Aktivieren Sie die Feststellbremse.
4. Stellen Sie den Motor ab und ziehen Sie den
Schlüssel ab.
5. Warten Sie den Stillstand aller Teile ab.
6. Lassen Sie den Motor ganz abkühlen.
WARNUNG:
Wenn Sie den Schlüssel im Zündschloss
stecken lassen, könnte eine andere Person
die Maschine versehentlich anlassen und Sie
und Unbeteiligte schwer verletzen.
Ziehen Sie den Zündschlüssel vor
Wartungsarbeiten ab.
Einbauen des Kits
1. Öffnen Sie die Motorhaube.
2. Fluchten Sie die vier Löcher im Gebläseträger
mit den vier Löchern im Chassis der Maschine
aus (Bild 1).
© 2021—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Registrieren Sie Ihr Produkt unter
www.Toro.com.
Installationsanweisungen
Bild 1
3. Befestigen Sie den Gebläseträger mit vier
Schrauben (M10 x 30 mm) und vier Muttern
(M10) an der Maschine, wie in
4. Befestigen Sie den Gebläsehalter mit vier
Schrauben (M8 x 25 mm) und vier Muttern (M8)
an der Trägerhalterung, wie in
Originaldokuments (DE)
Druck: GB
Alle Rechte vorbehalten
Form No. 3440-854 Rev A
g345027
Bild 1 dargestellt.
Bild 2 dargestellt.
*3440-854*
