Schneideinheit

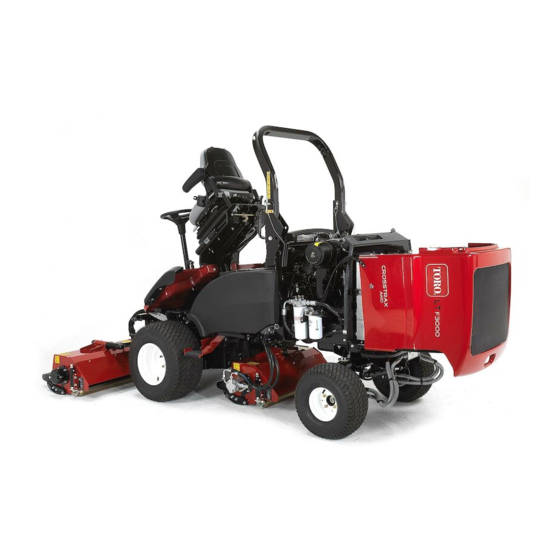

Professioneller Mäher mit drei Schlegelmähwerken LT-F3000
Modellnr. 02830

Einführung

Lesen Sie diese Informationen sorgfältig durch,
um sich mit dem ordnungsgemäßen Einsatz und
der Wartung des Geräts vertraut zu machen und
Verletzungen und eine Beschädigung des Geräts
zu vermeiden. Sie tragen die Verantwortung für
einen ordnungsgemäßen und sicheren Einsatz des
Produkts.
Wenden Sie sich hinsichtlich Informationen zu
Produkten und Zubehör sowie Angaben zu Ihrem
örtlichen Vertragshändler oder zur Registrierung des
Produktes direkt an Toro unter www.Toro.com.
Wenden Sie sich grundsätzlich an den Toro
Vertragshändler oder Kundendienst, wenn Sie eine
Serviceleistung, Toro Originalersatzteile oder weitere
Informationen benötigen. Halten Sie dafür die
Modellnummer ihres Produkts griffbereit.
© 2017-The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Registrieren Sie Ihr Produkt unter
www.Toro.com.
Installationsanweisungen
Dieses Produkt entspricht allen relevanten
europäischen Richtlinien. Weitere Informationen
finden Sie in der Einbauerklärung am Ende dieses
Dokuments.
Inhalt
Einführung ................................................................ 1
Sicherheit .................................................................. 2
Einrichtung ................................................................ 3
Montage der Schneideinheit ............................... 3
mittleren Schneideinheit.................................. 5
Betrieb ...................................................................... 5
Schneideinheit ................................................ 5
Einstellen der Schnitthöhe .................................. 5
Prüfen der Messer .............................................. 6
Wartung .................................................................... 8
Einfetten der Schneideinheit............................... 8
Schärfen der Messer .......................................... 9
Prüfen der Messerschrauben ............................. 9
Schlegeldrehzylinders................................... 10
Prüfen des Drehzylinders ................................. 10
gers................................................................11
Heckrollenabstreifers .....................................11
Auswechseln der Messer...................................11
Originaldokuments (DE)
Alle Rechte vorbehalten
Form No. 3403-995 Rev B
*3403-995* B
Druck: USA

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Toro LT-F3000

Inhaltszusammenfassung für Toro LT-F3000

  • Seite 1: Inhaltsverzeichnis

    Form No. 3403-995 Rev B Schneideinheit Professioneller Mäher mit drei Schlegelmähwerken LT-F3000 Modellnr. 02830 Installationsanweisungen Einführung Dieses Produkt entspricht allen relevanten europäischen Richtlinien. Weitere Informationen Lesen Sie diese Informationen sorgfältig durch, finden Sie in der Einbauerklärung am Ende dieses Dokuments.

  • Seite 2: Sicherheit

    Sicherheit Sicherheits- und Bedienungsschilder Die Sicherheits- und Bedienungsaufkleber sind gut sichtbar; sie befinden sich in der Nähe der möglichen Gefahrenbereiche. Tauschen Sie beschädigte oder verloren gegangene Aufkleber aus oder ersetzen sie. decal40-13-010 40-13-010 1. Schnittgefahr für Hände 2. Schnittgefahr für Füße decal111-9648 111-9648 1.

  • Seite 3: Einrichtung

    Installation Einzelteile Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben. Beschreibung Menge Verwendung Frontleiste Hinteres Schutzblech Kufe Kurze Schlossschraube Scheibe (M10) Sicherungsmutter (M10) Montage der Schneideinheit. Lange Schlossschraube Innensechskantschraube Schlossschraube (M6) Scheibe (M6) Sicherungsmutter (M6) Distanzstück Rollenführung...

  • Seite 4: Umbau Der Schneideinheit Von Linksseitigen Antrieb Auf Rechtsseitigen Antrieb

    Umbau der Schneideinheit von linksseitigen Antrieb auf rechtsseitigen Antrieb Nur vordere linke Schneideinheit Nehmen Sie das Gewicht ab (Bild g036876 Bild 3 1. Lange Schlossschraube 4. Kufe (2) 2. Scheiben (6) 5. Innensechskantschraube 3. Sicherungsmutter (6) Montieren Sie die hintere Schutzvorrichtung, wie Bild 4 abgebildet.

  • Seite 5: Umbau Der Schneideinheit Von Einer Vorderseitigen Schneideinheit Zu Einer Mittleren Schneideinheit

    Umbau der Schneideinheit Betrieb von einer vorderseitigen Allgemeine Informationen Schneideinheit zu einer zur Schneideinheit mittleren Schneideinheit Die Schlegelmesser müssen unbedingt scharf und Hinweis: Für die mittlere Schneideinheit ist kein in gutem Zustand gehalten werden, um eine gute Distanzstück in der Schnitthöheneinstellung und keine Schnittleistung, einen minimalen Stromverbrauch und Rollenführung erforderlich.

  • Seite 6: Prüfen Der Messer

    g034595 Bild 6 1. Schnitthöhe 2. Stellmutter g034925 Bild 8 Wichtig: 1. 75 mm 4. 40 mm Versuchen Sie nicht, die Mutter 2. 65 mm 5. 25 mm zu lösen. 3. 50 mm 6. 20 mm Stellen Sie sicher, dass alle Mähwerke auf dieselbe Schnitthöhe eingestellt sind, und achten Sie auf die Anzeigeringe (Bild...
  • Seite 7 GEFAHR Ein abgenutztes oder beschädigtes Messer kann zerbrechen. Herausgeschleuderte Messerstücke können Sie oder Unbeteiligte treffen und schwere oder tödliche Verletzungen verursachen. • Prüfen Sie die Messer regelmäßig auf Abnutzung oder Beschädigungen. g034632 • Tauschen Sie ein abgenutztes oder Bild 9 defektes Messer aus.

  • Seite 8: Wartung

    Wartung Austauschen beschädigter Schmiernippel Wichtig: Verwenden Sie einen Stoß der Fettpresse an den Schnitthöheneinstellern und Einfetten der Schneidein- drei Stöße der Fettpresse an allen anderen heit Schmiernippeln. Siehe Bild 11 für die Schmierpunkte der Wartungsintervall: Bei jeder Verwendung oder Schneideinheiten. täglich Schmierfettsorte: Nr.

  • Seite 9: Einbau Einer Schneideinheit In Die Maschine

    Prüfen der Messerschrau- Wartungsintervall: Alle 50 Betriebsstunden Stellen Sie sicher, dass alle Messerschrauben mit 45 N·m angezogen sind. Prüfen der hinteren g036883 Bild 13 Schutzvorrichtung Nur mittlere Schneideinheit 1. Scheibe Wartungsintervall: Bei jeder Verwendung oder täglich Schieben Sie die Schneideinheit von der Welle. Prüfen Sie die hintere Schutzvorrichtung auf Abnutzung und Beschädigungen (Bild...

  • Seite 10: Ausräumen Eines Blockierten Schlegeldrehzylinders

    Ausräumen eines blockier- Prüfen Sie die Gummischutzvorrichtung auf Abnutzung und Beschädigungen (Bild 15). Wechseln ten Schlegeldrehzylinders Sie eine beschädigte Gummischutzvorrichtung aus, damit keine Objekte in Ihre Richtung geschleudert werden. WARNUNG: Restdruck in der Hydraulikanlage kann zu Verletzungen führen, da sich die Schlegeldrehzylinder plötzlich bewegen können, wenn die Blockade gelöst wird.

  • Seite 11: Prüfen Der Einstellung Des Heckrollenlagers

    Prüfen der Drahtspannung Hinweis: Wenn Sie erkennen, dass der Drehzylinder zu viel Spiel am Ende hat, wenden des Heckrollenabstreifers Sie sich an den offiziellen Vertragshändler. Hinweis: Wenn der Drehzylinder ausgetauscht Wartungsintervall: Alle 50 Betriebsstunden oder ausgewuchtet werden muss, wenden Sie Die Abstreiferdrähte müssen für eine maximale sich an den offiziellen Vertragshändler.
  • Seite 12 Drehen Sie den Drehzylinder langsam mit der Hand, sodass jede Reihe der Schlegel in der gewünschten Stellung und leicht zugänglich ist. Arretieren Sie den Drehzylinder mit dem Arretierwerkzeug für den Drehzylinder (liegt dem Messerschärfungskit bei). Entfernen Sie Rückstände vom Schraubenkopf und der Mutter und reinigen Sie das herausstehenden Gewinde mit einer Drahtbürste.
  • Seite 13 Hinweise:...
  • Seite 14 Hinweise:...
  • Seite 15 Hinweise:...

  • Seite 16: Einbauerklärung

    Toro sendet auf Anfrage von Staatsbehörden relevante Informationen zu dieser teilweise fertiggestellten Maschine. Die Informationen werden elektronisch gesendet. Diese Maschine darf nicht in Betrieb genommen werden, bis sie in zugelassene Toro Modelle eingebaut ist, wie in der zugehörigen Konformitätsbescheinigung angegeben und gemäß aller Anweisungen, wenn sie als konform mit allen relevanten Richtlinien erklärt werden kann.
