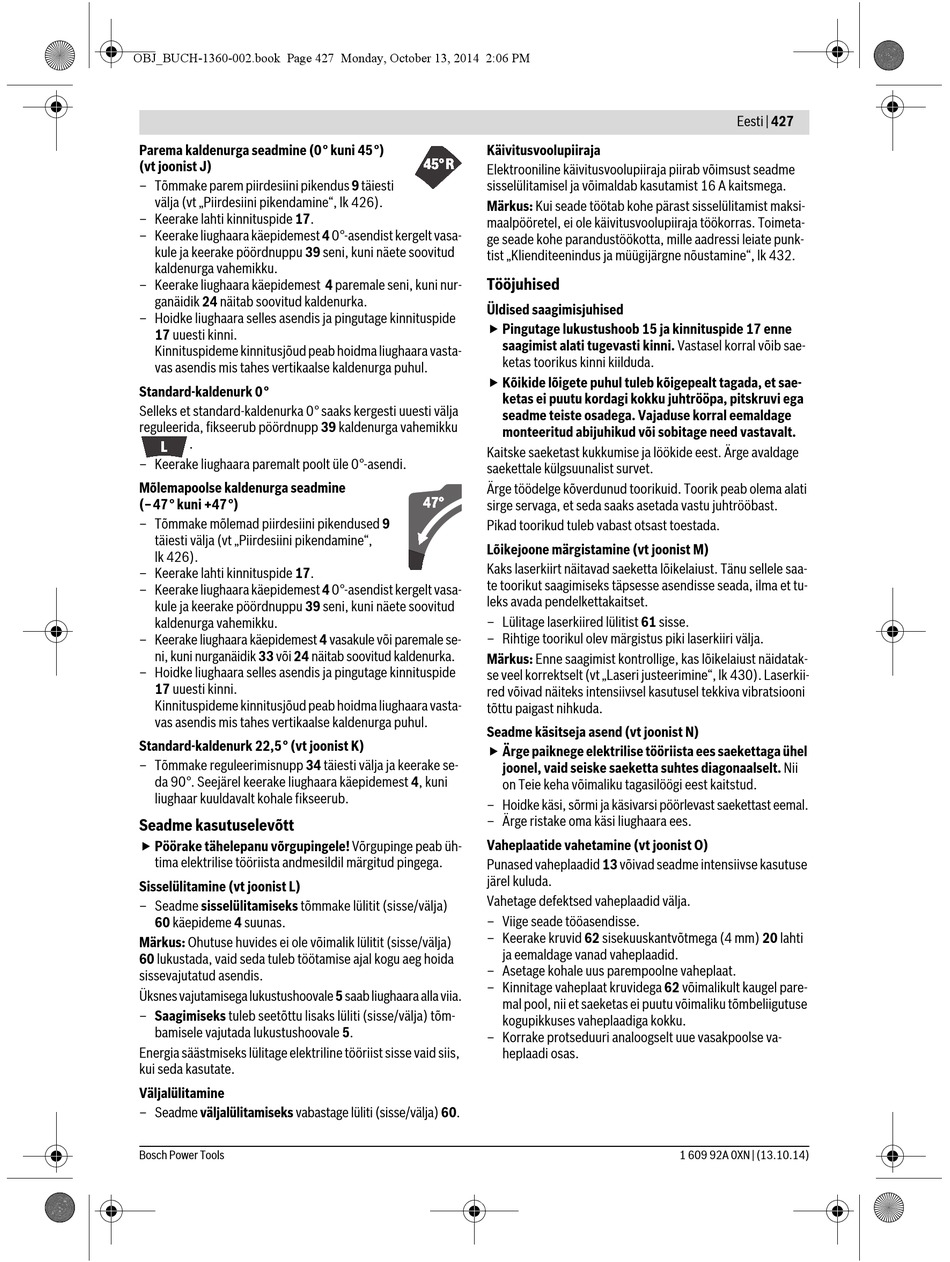

Parema kaldenurga seadmine (0° kuni 45°)
(vt joonist J)
– Tõmmake parem piirdesiini pikendus 9 täiesti
välja (vt „Piirdesiini pikendamine", lk 426).
– Keerake lahti kinnituspide 17.
– Keerake liughaara käepidemest 4 0°-asendist kergelt vasa-
kule ja keerake pöördnuppu 39 seni, kuni näete soovitud
kaldenurga vahemikku.
– Keerake liughaara käepidemest 4 paremale seni, kuni nur-
ganäidik 24 näitab soovitud kaldenurka.
– Hoidke liughaara selles asendis ja pingutage kinnituspide
17 uuesti kinni.
Kinnituspideme kinnitusjõud peab hoidma liughaara vasta-
vas asendis mis tahes vertikaalse kaldenurga puhul.
Standard-kaldenurk 0°
Selleks et standard-kaldenurka 0° saaks kergesti uuesti välja
reguleerida, fikseerub pöördnupp 39 kaldenurga vahemikku
.
– Keerake liughaara paremalt poolt üle 0°-asendi.
Mõlemapoolse kaldenurga seadmine
(–47° kuni +47°)
– Tõmmake mõlemad piirdesiini pikendused 9
täiesti välja (vt „Piirdesiini pikendamine",
lk 426).
– Keerake lahti kinnituspide 17.
– Keerake liughaara käepidemest 4 0°-asendist kergelt vasa-
kule ja keerake pöördnuppu 39 seni, kuni näete soovitud
kaldenurga vahemikku.
– Keerake liughaara käepidemest 4 vasakule või paremale se-
ni, kuni nurganäidik 33 või 24 näitab soovitud kaldenurka.
– Hoidke liughaara selles asendis ja pingutage kinnituspide
17 uuesti kinni.
Kinnituspideme kinnitusjõud peab hoidma liughaara vasta-
vas asendis mis tahes vertikaalse kaldenurga puhul.
Standard-kaldenurk 22,5° (vt joonist K)
– Tõmmake reguleerimisnupp 34 täiesti välja ja keerake se-
da 90°. Seejärel keerake liughaara käepidemest 4, kuni
liughaar kuuldavalt kohale fikseerub.
Seadme kasutuselevõtt
 Pöörake tähelepanu võrgupingele! Võrgupinge peab üh-
tima elektrilise tööriista andmesildil märgitud pingega.
Sisselülitamine (vt joonist L)
– Seadme sisselülitamiseks tõmmake lülitit (sisse/välja)
60 käepideme 4 suunas.
Märkus: Ohutuse huvides ei ole võimalik lülitit (sisse/välja)
60 lukustada, vaid seda tuleb töötamise ajal kogu aeg hoida
sissevajutatud asendis.
Üksnes vajutamisega lukustushoovale 5 saab liughaara alla viia.
– Saagimiseks tuleb seetõttu lisaks lüliti (sisse/välja) tõm-
bamisele vajutada lukustushoovale 5.
Energia säästmiseks lülitage elektriline tööriist sisse vaid siis,
kui seda kasutate.
Väljalülitamine
– Seadme väljalülitamiseks vabastage lüliti (sisse/välja) 60.
Bosch Power Tools
Käivitusvoolupiiraja
Elektrooniline käivitusvoolupiiraja piirab võimsust seadme
sisselülitamisel ja võimaldab kasutamist 16 A kaitsmega.
Märkus: Kui seade töötab kohe pärast sisselülitamist maksi-
maalpööretel, ei ole käivitusvoolupiiraja töökorras. Toimeta-
ge seade kohe parandustöökotta, mille aadressi leiate punk-
tist „Klienditeenindus ja müügijärgne nõustamine", lk 432.
Tööjuhised
Üldised saagimisjuhised
 Pingutage lukustushoob 15 ja kinnituspide 17 enne
saagimist alati tugevasti kinni. Vastasel korral võib sae-
ketas toorikus kinni kiilduda.
 Kõikide lõigete puhul tuleb kõigepealt tagada, et sae-
ketas ei puutu kordagi kokku juhtrööpa, pitskruvi ega
seadme teiste osadega. Vajaduse korral eemaldage
monteeritud abijuhikud või sobitage need vastavalt.
Kaitske saeketast kukkumise ja löökide eest. Ärge avaldage
saekettale külgsuunalist survet.
Ärge töödelge kõverdunud toorikuid. Toorik peab olema alati
sirge servaga, et seda saaks asetada vastu juhtrööbast.
Pikad toorikud tuleb vabast otsast toestada.
Lõikejoone märgistamine (vt joonist M)
Kaks laserkiirt näitavad saeketta lõikelaiust. Tänu sellele saa-
te toorikut saagimiseks täpsesse asendisse seada, ilma et tu-
leks avada pendelkettakaitset.
– Lülitage laserkiired lülitist 61 sisse.
– Rihtige toorikul olev märgistus piki laserkiiri välja.
Märkus: Enne saagimist kontrollige, kas lõikelaiust näidatak-
se veel korrektselt (vt „Laseri justeerimine", lk 430). Laserkii-
red võivad näiteks intensiivsel kasutusel tekkiva vibratsiooni
tõttu paigast nihkuda.
Seadme käsitseja asend (vt joonist N)
 Ärge paiknege elektrilise tööriista ees saekettaga ühel
joonel, vaid seiske saeketta suhtes diagonaalselt. Nii
on Teie keha võimaliku tagasilöögi eest kaitstud.
– Hoidke käsi, sõrmi ja käsivarsi pöörlevast saekettast eemal.
– Ärge ristake oma käsi liughaara ees.
Vaheplaatide vahetamine (vt joonist O)
Punased vaheplaadid 13 võivad seadme intensiivse kasutuse
järel kuluda.
Vahetage defektsed vaheplaadid välja.
– Viige seade tööasendisse.
– Keerake kruvid 62 sisekuuskantvõtmega (4 mm) 20 lahti
ja eemaldage vanad vaheplaadid.
– Asetage kohale uus parempoolne vaheplaat.
– Kinnitage vaheplaat kruvidega 62 võimalikult kaugel pare-
mal pool, nii et saeketas ei puutu võimaliku tõmbeliigutuse
kogupikkuses vaheplaadiga kokku.
– Korrake protseduuri analoogselt uue vasakpoolse va-
heplaadi osas.
