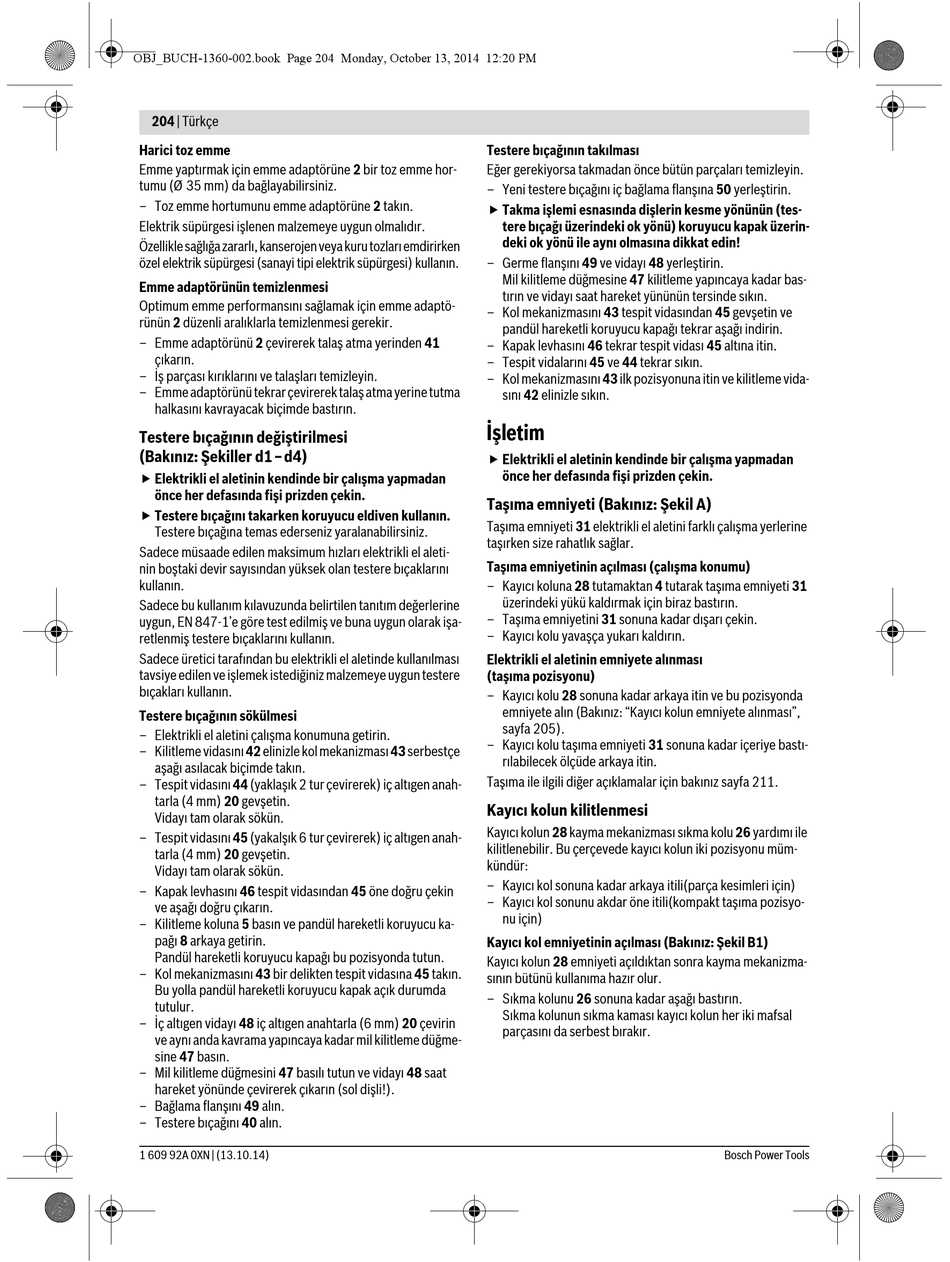

Bosch GCM 12 GDL Professional Originalbetriebsanleitung Seite 204

OBJ_BUCH-1360-002.book Page 204 Monday, October 13, 2014 12:20 PM
204 | Türkçe
Harici toz emme
Emme yaptırmak için emme adaptörüne 2 bir toz emme hor-
tumu (Ø 35 mm) da bağlayabilirsiniz.
– Toz emme hortumunu emme adaptörüne 2 takın.
Elektrik süpürgesi işlenen malzemeye uygun olmalıdır.
Özellikle sağlığa zararlı, kanserojen veya kuru tozları emdirirken
özel elektrik süpürgesi (sanayi tipi elektrik süpürgesi) kullanın.
Emme adaptörünün temizlenmesi
Optimum emme performansını sağlamak için emme adaptö-
rünün 2 düzenli aralıklarla temizlenmesi gerekir.
– Emme adaptörünü 2 çevirerek talaş atma yerinden 41
çıkarın.
– İş parçası kırıklarını ve talaşları temizleyin.
– Emme adaptörünü tekrar çevirerek talaş atma yerine tutma
halkasını kavrayacak biçimde bastırın.
Testere bıçağının değiştirilmesi
(Bakınız: Şekiller d1–d4)
 Elektrikli el aletinin kendinde bir çalışma yapmadan
önce her defasında fişi prizden çekin.
 Testere bıçağını takarken koruyucu eldiven kullanın.
Testere bıçağına temas ederseniz yaralanabilirsiniz.
Sadece müsaade edilen maksimum hızları elektrikli el aleti-
nin boştaki devir sayısından yüksek olan testere bıçaklarını
kullanın.
Sadece bu kullanım kılavuzunda belirtilen tanıtım değerlerine
uygun, EN 847-1'e göre test edilmiş ve buna uygun olarak işa-
retlenmiş testere bıçaklarını kullanın.
Sadece üretici tarafından bu elektrikli el aletinde kullanılması
tavsiye edilen ve işlemek istediğiniz malzemeye uygun testere
bıçakları kullanın.
Testere bıçağının sökülmesi
– Elektrikli el aletini çalışma konumuna getirin.
– Kilitleme vidasını 42 elinizle kol mekanizması 43 serbestçe
aşağı asılacak biçimde takın.
– Tespit vidasını 44 (yaklaşık 2 tur çevirerek) iç altıgen anah-
tarla (4 mm) 20 gevşetin.
Vidayı tam olarak sökün.
– Tespit vidasını 45 (yakalşık 6 tur çevirerek) iç altıgen anah-
tarla (4 mm) 20 gevşetin.
Vidayı tam olarak sökün.
– Kapak levhasını 46 tespit vidasından 45 öne doğru çekin
ve aşağı doğru çıkarın.
– Kilitleme koluna 5 basın ve pandül hareketli koruyucu ka-
pağı 8 arkaya getirin.
Pandül hareketli koruyucu kapağı bu pozisyonda tutun.
– Kol mekanizmasını 43 bir delikten tespit vidasına 45 takın.
Bu yolla pandül hareketli koruyucu kapak açık durumda
tutulur.
– İç altıgen vidayı 48 iç altıgen anahtarla (6 mm) 20 çevirin
ve aynı anda kavrama yapıncaya kadar mil kilitleme düğme-
sine 47 basın.
– Mil kilitleme düğmesini 47 basılı tutun ve vidayı 48 saat
hareket yönünde çevirerek çıkarın (sol dişli!).
– Bağlama flanşını 49 alın.
– Testere bıçağını 40 alın.
1 609 92A 0XN | (13.10.14)
Testere bıçağının takılması
Eğer gerekiyorsa takmadan önce bütün parçaları temizleyin.
– Yeni testere bıçağını iç bağlama flanşına 50 yerleştirin.
 Takma işlemi esnasında dişlerin kesme yönünün (tes-
tere bıçağı üzerindeki ok yönü) koruyucu kapak üzerin-
deki ok yönü ile aynı olmasına dikkat edin!
– Germe flanşını 49 ve vidayı 48 yerleştirin.
Mil kilitleme düğmesine 47 kilitleme yapıncaya kadar bas-
tırın ve vidayı saat hareket yününün tersinde sıkın.
– Kol mekanizmasını 43 tespit vidasından 45 gevşetin ve
pandül hareketli koruyucu kapağı tekrar aşağı indirin.
– Kapak levhasını 46 tekrar tespit vidası 45 altına itin.
– Tespit vidalarını 45 ve 44 tekrar sıkın.
– Kol mekanizmasını 43 ilk pozisyonuna itin ve kilitleme vida-
sını 42 elinizle sıkın.
İşletim
 Elektrikli el aletinin kendinde bir çalışma yapmadan
önce her defasında fişi prizden çekin.
Taşıma emniyeti (Bakınız: Şekil A)
Taşıma emniyeti 31 elektrikli el aletini farklı çalışma yerlerine
taşırken size rahatlık sağlar.
Taşıma emniyetinin açılması (çalışma konumu)
– Kayıcı koluna 28 tutamaktan 4 tutarak taşıma emniyeti 31
üzerindeki yükü kaldırmak için biraz bastırın.
– Taşıma emniyetini 31 sonuna kadar dışarı çekin.
– Kayıcı kolu yavaşça yukarı kaldırın.
Elektrikli el aletinin emniyete alınması
(taşıma pozisyonu)
– Kayıcı kolu 28 sonuna kadar arkaya itin ve bu pozisyonda
emniyete alın (Bakınız: "Kayıcı kolun emniyete alınması",
sayfa 205).
– Kayıcı kolu taşıma emniyeti 31 sonuna kadar içeriye bastı-
rılabilecek ölçüde arkaya itin.
Taşıma ile ilgili diğer açıklamalar için bakınız sayfa 211.
Kayıcı kolun kilitlenmesi
Kayıcı kolun 28 kayma mekanizması sıkma kolu 26 yardımı ile
kilitlenebilir. Bu çerçevede kayıcı kolun iki pozisyonu müm-
kündür:
– Kayıcı kol sonuna kadar arkaya itili(parça kesimleri için)
– Kayıcı kol sonunu akdar öne itili(kompakt taşıma pozisyo-
nu için)
Kayıcı kol emniyetinin açılması (Bakınız: Şekil B1)
Kayıcı kolun 28 emniyeti açıldıktan sonra kayma mekanizma-
sının bütünü kullanıma hazır olur.
– Sıkma kolunu 26 sonuna kadar aşağı bastırın.
Sıkma kolunun sıkma kaması kayıcı kolun her iki mafsal
parçasını da serbest bırakır.
