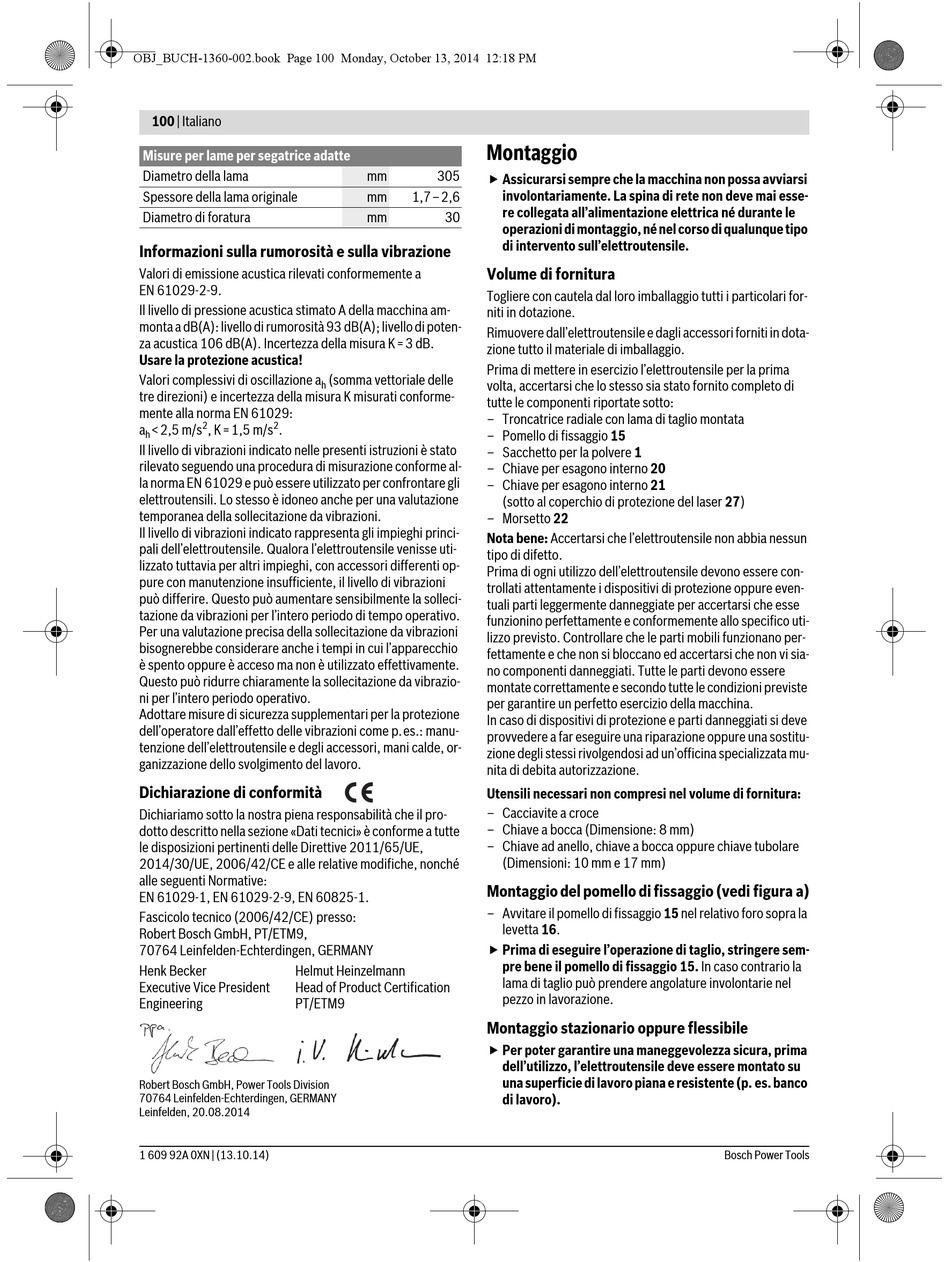

Bosch GCM 12 GDL Professional Originalbetriebsanleitung Seite 100

OBJ_BUCH-1360-002.book Page 100 Monday, October 13, 2014 12:18 PM
100 | Italiano
Misure per lame per segatrice adatte
Diametro della lama
Spessore della lama originale
Diametro di foratura
Informazioni sulla rumorosità e sulla vibrazione
Valori di emissione acustica rilevati conformemente a
EN 61029-2-9.
Il livello di pressione acustica stimato A della macchina am-
monta a dB(A): livello di rumorosità 93 dB(A); livello di poten-
za acustica 106 dB(A). Incertezza della misura K=3 dB.
Usare la protezione acustica!
Valori complessivi di oscillazione a
tre direzioni) e incertezza della misura K misurati conforme-
mente alla norma EN 61029:
2 2
a <2,5 m/s , K=1,5 m/s .
h
Il livello di vibrazioni indicato nelle presenti istruzioni è stato
rilevato seguendo una procedura di misurazione conforme al-
la norma EN 61029 e può essere utilizzato per confrontare gli
elettroutensili. Lo stesso è idoneo anche per una valutazione
temporanea della sollecitazione da vibrazioni.
Il livello di vibrazioni indicato rappresenta gli impieghi princi-
pali dell'elettroutensile. Qualora l'elettroutensile venisse uti-
lizzato tuttavia per altri impieghi, con accessori differenti op-
pure con manutenzione insufficiente, il livello di vibrazioni
può differire. Questo può aumentare sensibilmente la solleci-
tazione da vibrazioni per l'intero periodo di tempo operativo.
Per una valutazione precisa della sollecitazione da vibrazioni
bisognerebbe considerare anche i tempi in cui l'apparecchio
è spento oppure è acceso ma non è utilizzato effettivamente.
Questo può ridurre chiaramente la sollecitazione da vibrazio-
ni per l'intero periodo operativo.
Adottare misure di sicurezza supplementari per la protezione
dell'operatore dall'effetto delle vibrazioni come p.es.: manu-
tenzione dell'elettroutensile e degli accessori, mani calde, or-
ganizzazione dello svolgimento del lavoro.
Dichiarazione di conformità
Dichiariamo sotto la nostra piena responsabilità che il pro-
dotto descritto nella sezione «Dati tecnici» è conforme a tutte
le disposizioni pertinenti delle Direttive 2011/65/UE,
2014/30/UE, 2006/42/CE e alle relative modifiche, nonché
alle seguenti Normative:
EN 61029-1, EN 61029-2-9, EN 60825-1.
Fascicolo tecnico (2006/42/CE) presso:
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY
Henk Becker Helmut Heinzelmann
Executive Vice President Head of Product Certification
Engineering PT/ETM9
Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMANY
Leinfelden, 20.08.2014
1 609 92A 0XN | (13.10.14)
Montaggio
mm 305
 Assicurarsi sempre che la macchina non possa avviarsi
mm 1,7–2,6
mm 30
Volume di fornitura
Togliere con cautela dal loro imballaggio tutti i particolari for-
niti in dotazione.
Rimuovere dall'elettroutensile e dagli accessori forniti in dota-
zione tutto il materiale di imballaggio.
Prima di mettere in esercizio l'elettroutensile per la prima
(somma vettoriale delle
volta, accertarsi che lo stesso sia stato fornito completo di
h
tutte le componenti riportate sotto:
– Troncatrice radiale con lama di taglio montata
– Pomello di fissaggio 15
– Sacchetto per la polvere 1
– Chiave per esagono interno 20
– Chiave per esagono interno 21
– Morsetto 22
Nota bene: Accertarsi che l'elettroutensile non abbia nessun
tipo di difetto.
Prima di ogni utilizzo dell'elettroutensile devono essere con-
trollati attentamente i dispositivi di protezione oppure even-
tuali parti leggermente danneggiate per accertarsi che esse
funzionino perfettamente e conformemente allo specifico uti-
lizzo previsto. Controllare che le parti mobili funzionano per-
fettamente e che non si bloccano ed accertarsi che non vi sia-
no componenti danneggiati. Tutte le parti devono essere
montate correttamente e secondo tutte le condizioni previste
per garantire un perfetto esercizio della macchina.
In caso di dispositivi di protezione e parti danneggiati si deve
provvedere a far eseguire una riparazione oppure una sostitu-
zione degli stessi rivolgendosi ad un'officina specializzata mu-
nita di debita autorizzazione.
Utensili necessari non compresi nel volume di fornitura:
– Cacciavite a croce
– Chiave a bocca (Dimensione: 8 mm)
– Chiave ad anello, chiave a bocca oppure chiave tubolare
Montaggio del pomello di fissaggio (vedi figura a)
– Avvitare il pomello di fissaggio 15 nel relativo foro sopra la
 Prima di eseguire l'operazione di taglio, stringere sem-
Montaggio stazionario oppure flessibile
 Per poter garantire una maneggevolezza sicura, prima
involontariamente. La spina di rete non deve mai esse-
re collegata all'alimentazione elettrica né durante le
operazioni di montaggio, né nel corso di qualunque tipo
di intervento sull'elettroutensile.
(sotto al coperchio di protezione del laser 27)
(Dimensioni: 10 mm e 17 mm)
levetta 16.
pre bene il pomello di fissaggio 15. In caso contrario la
lama di taglio può prendere angolature involontarie nel
pezzo in lavorazione.
dell'utilizzo, l'elettroutensile deve essere montato su
una superficie di lavoro piana e resistente (p. es. banco
di lavoro).
