Liquiline Control CDC90
23

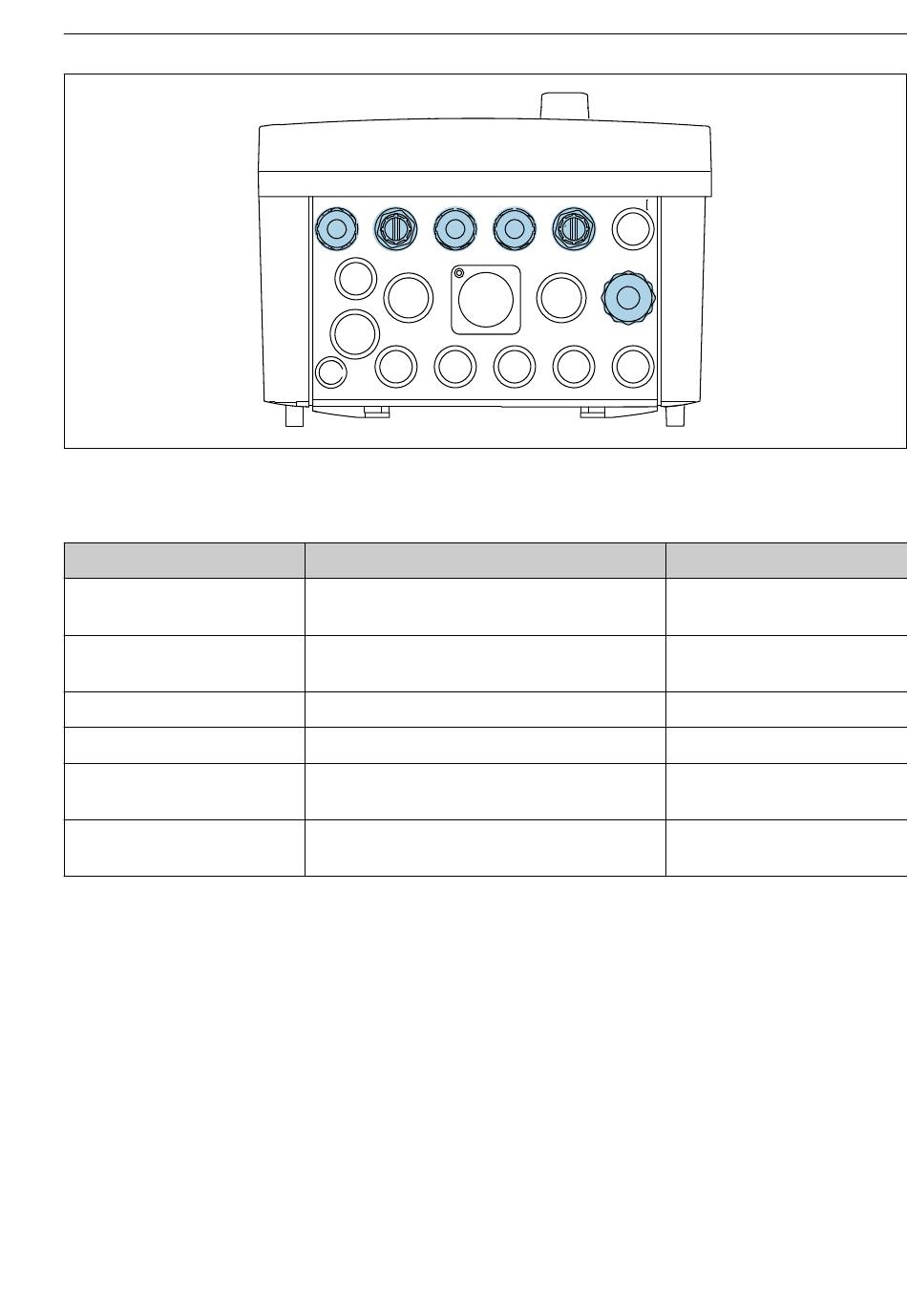

Kabelverschraubung CDC90 Steuereinheit
Verdrahtung
Versorgunggsspannung CDC90
Steuereinheit
Ethernet-Kabel vom IPC zum
Ethernet Switch
Sensor 1. Messstelle
Sensor 2. Messstelle
Ethernet-Kabel von BASE2-E
zum Ethernet Switch
Sensor, Schwimmerschalter,
Druckschalter, IPC Versorgung
6.2.2
Module der CDC90 Steuereinheit
Module:
• Slot 1: Basismodul BASE2-E (enthält 2 Sensoreingänge, 2 Stromausgänge)
• Slot 2-3: Leer
• Slot 4: Modul 2AI (2 Stromeingänge)
• Slot 5-6: 2x Modul DIO
• Slot 7: Nachrüstbar: Modul 4AO (4 Stromausgänge)
Beispiel der Klemmenbezeichnung:
Endress+Hauser
H
5
6
Bezeichnung
W11
W23
W24
W8
7
8
G
Belegung
H
5
6
7
8
G
Elektrischer Anschluss
A0033181
39
