Endress+Hauser Liquiline Control CDC90 Kurzanleitung Seite 36

Montage

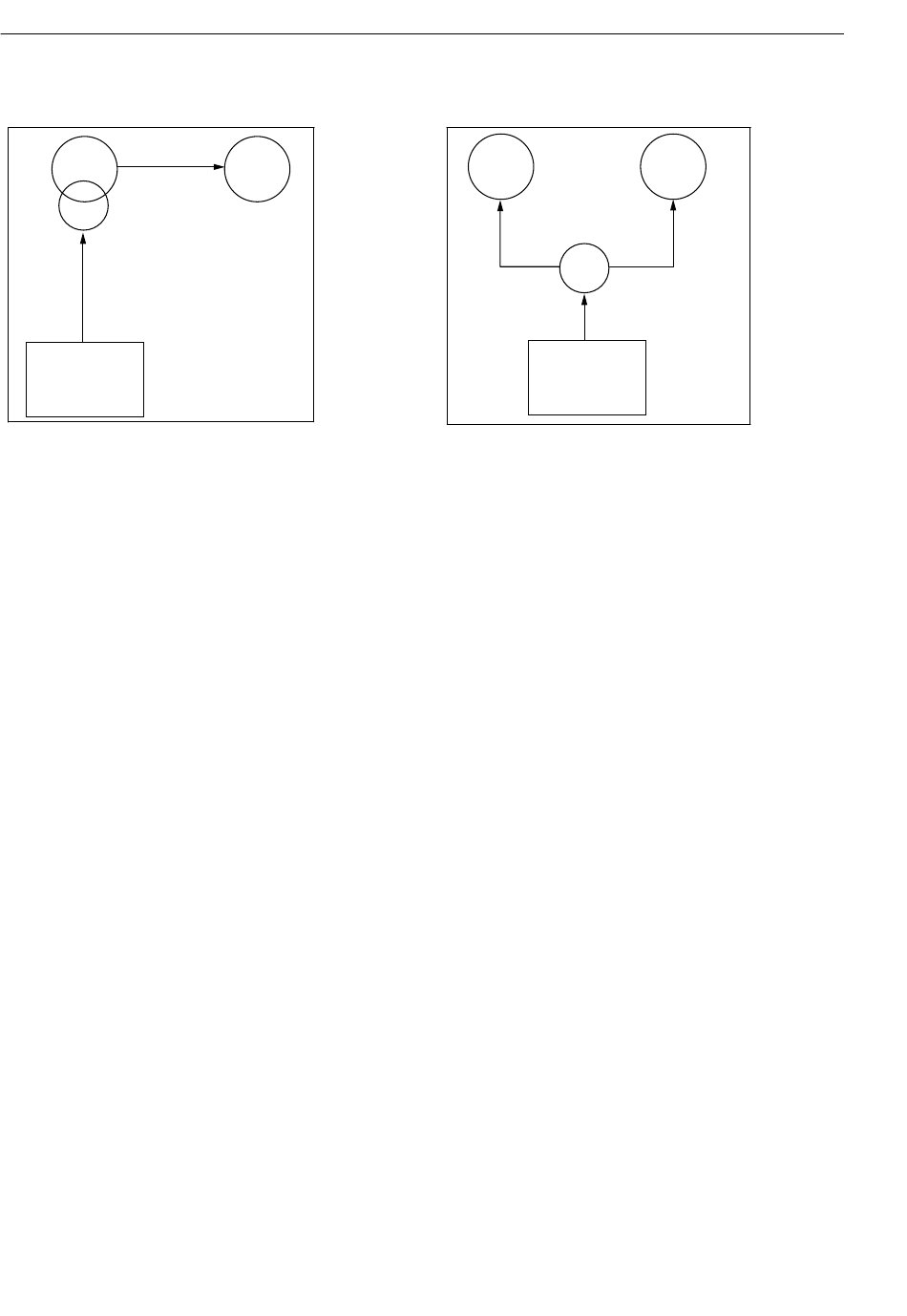

Installationsvariante 1
B
MS1
2
A
1
A+B=max 10 m
A = Länge Multischlauch M2 Medien zum Spülblock.
= Länge Multischlauch M1 Luft zur Ansteuerung von Mess-
stelle 1 und zur Ansteuerung des Wasserventils und der
Spülluft.
= Länge Einzelschläuche 8 und 11 aus Multischlauch M3
Luft zur Ansteuerung des Umschaltventils.
B = Länge des Verbindungsschlauchs vom Umschaltventil
zur Messstelle 2.
A+B = Länge Einzelschläuche 9 und 10 aus Multischlauch
M3 Luft zur Ansteuerung der Messstelle 2.
Pumpe anschließen
Druckluftansteuerung
Die Druckluftansteuerung der Pumpen ist bereits ab Werk angeschlossen.
‣
Für die Druckluftansteuerung der Pumpen das beigelegte Schlauchstück 4 mm (0.16 in)
und den Schlauchadapter 4 mm (0.16 in) auf 6 mm (0.24 in) folgendermaßen anschließen:
36
MS2
1 = Pneumatische Steuereinheit
2 = Spülblock und Umschaltventil
MS1 = Messstelle 1
MS2 = Messstelle 2
Installationsvariante 2
MS1
B
2
A
1
A+B= max 10 m
A+C= max 10 m
A = Länge Multischlauch M2 Medien zum Spülblock.
= Länge Einzelschläuche 3 und 4 aus Multischlauch M1
Luft zur Ansteuerung des Wasserventils und der Spül-
luft.
= Länge Einzelschläuche 8 und 11 aus Multischlauch
M3 Luft zur Ansteuerung des Umschaltventils.
B, C = Länge des Verbindungsschlauchs vom Umschalt-
ventil zur Messstelle 1 bzw. Messstelle 2.
A+B, A+C = Länge Einzelschläuche 1 und 2 aus Multi-
schlauch M1 Luft zur Ansteuerung von Messstelle 1.
= Länge Einzelschläuche 9 und 10 aus Multischlauch
M3 Luft zur Ansteuerung von Messstelle 2.
Liquiline Control CDC90
MS2
C
Endress+Hauser
