System montieren

5.2.1

Wandmontage

VORSICHT
L
Verletzungsgefahr
Aufgrund des Gewichts kann es zu Quetschungen oder anderen Verletzungen kommen.
‣
Zu zweit montieren.
‣
Geeignetes Montagewerkzeug verwenden.
Die Baugruppen sind auf einer Montageplatte vormontiert und vorverkabelt.
Zur Befestigung der Montageplatte an der Wand sind Distanzhülsen (30 mm (1,2 in)
Abstand) im Lieferumfang enthalten.

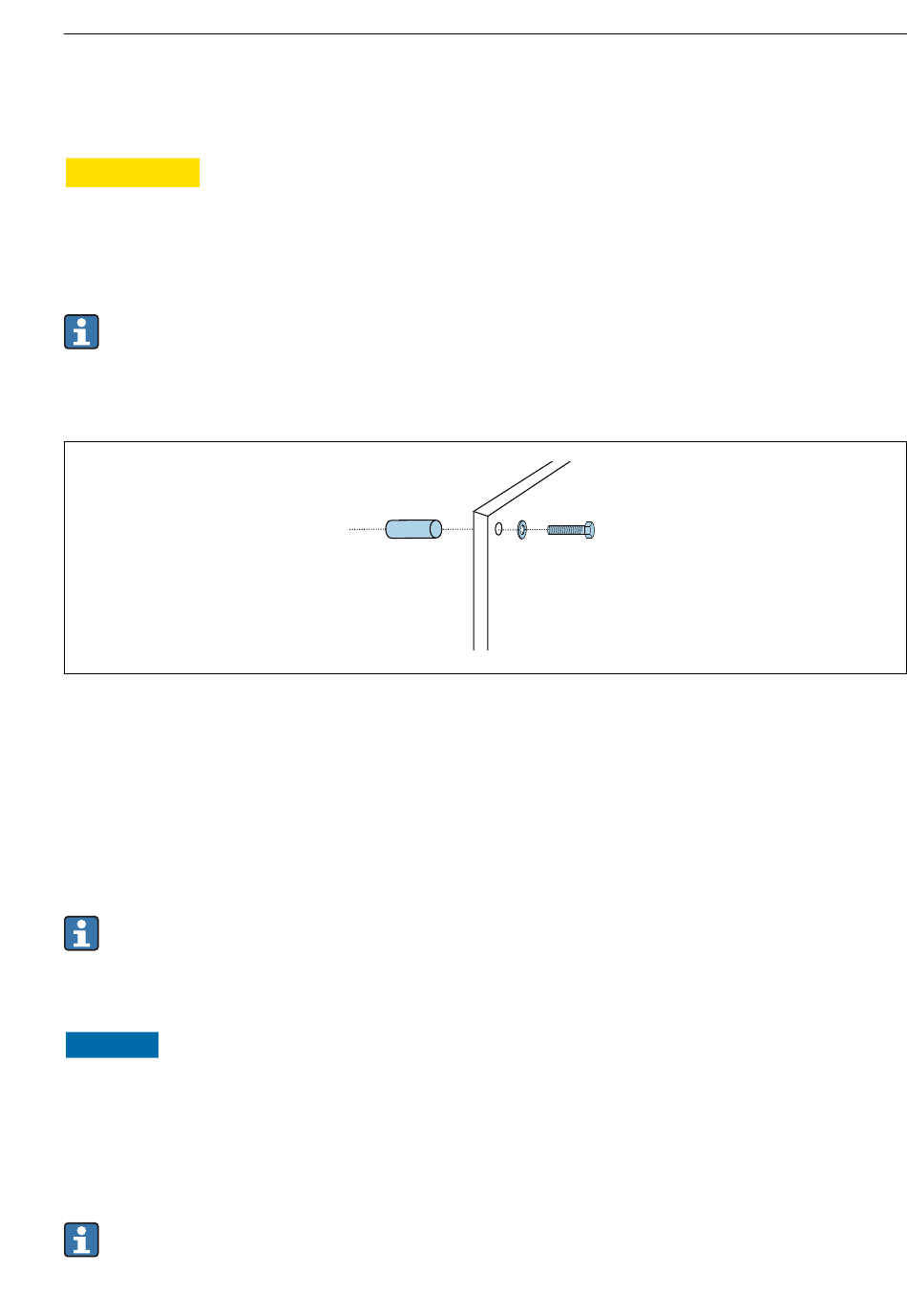

 11 Wandmontage
Die Montageplatte hat für die Halterung an der Wand Bohrlöcher vorgesehen. Dübel und
Schrauben müssen bauseitig gestellt werden.
‣
Montageplatte an den dafür vorgesehenen Befestigungslöchern und mit den beigelegten
Distanzhülsen montieren.
5.2.2 Maximale Schlauch- und Kabellänge bei einer Messstelle
Maximale Länge des Multischlauchs beträgt 10 m (32.8 ft)→  35.
‣
Die Schläuche kürzen, wenn erforderlich.
HINWEIS
Der Spülblock läuft leer.
Ist der Spülblock unterhalb der Kanister angebracht, öffnen sich die Ventile des Spülblocks
durch den Druck der Flüssigkeit und die Kanister entleeren sich.
‣
Den Spülblock und die Armatur immer oberhalb der Kanister montieren.
5.2.3

Multischlauchhalterung

Für die Multischläuche sind Halterungen im Lieferumfang enthalten. Dübel, Schrauben
und Unterlegscheiben müssen bauseitig gestellt werden.
