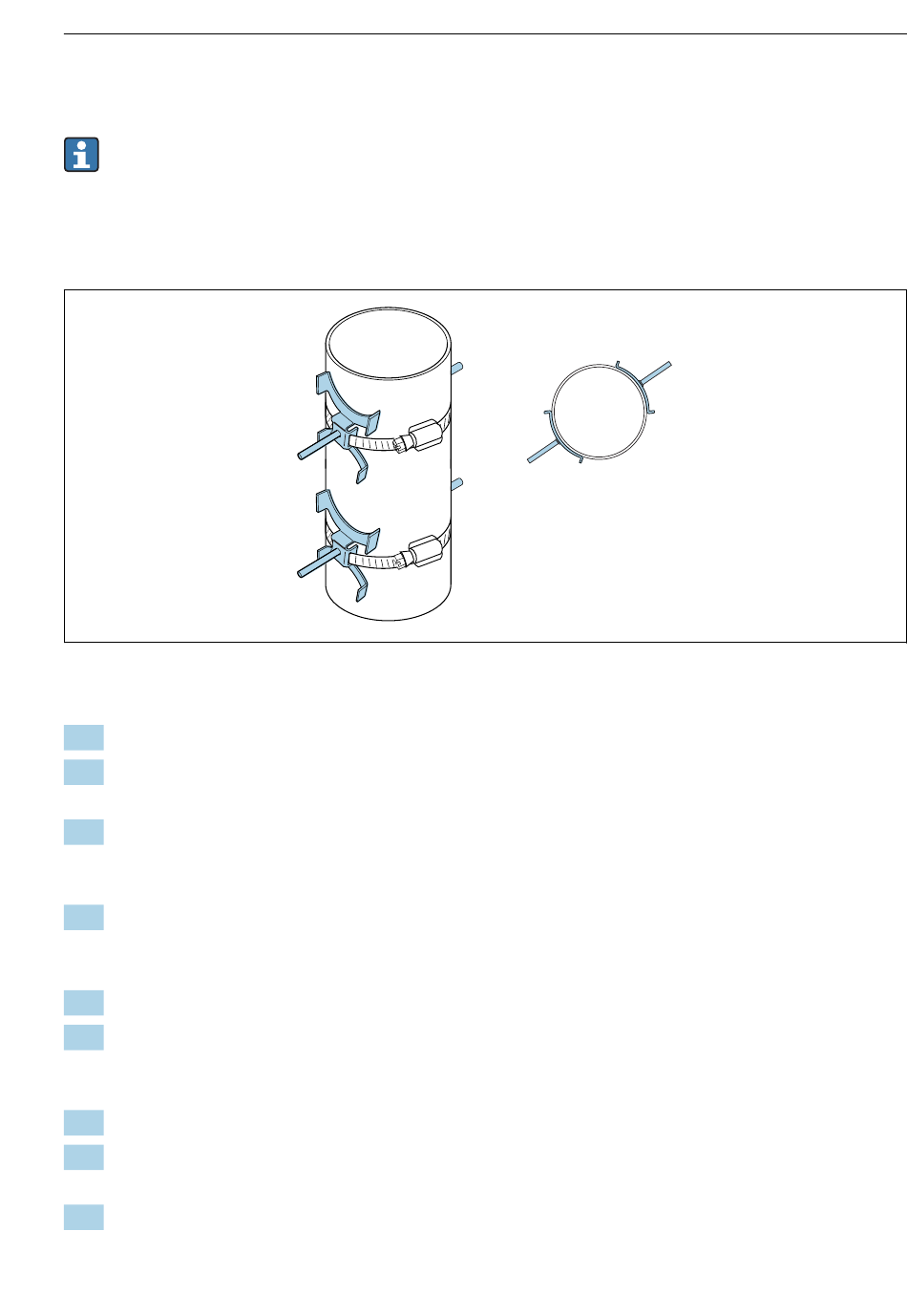

Messaufnehmerhalterung mit Spannbändern (große Nennweiten)
(Prosonic Flow P, W)
Nutzbar für
• Messgeräte mit Messbereich DN 50...4000 (2...160")
• Montage auf Rohrleitungen DN > 600 (24")
• 1 Traversenmontage oder 2 Traversenmontage in 180°-Anordnung
• 2 Traversenmontage mit Zweipfad-Messung in 90°-Anordnung (statt 180°)
Vorgehensweise:
1.
Messrohrumfang messen. Ganzen/halben oder viertel Umfang notieren.
2.
Spannbänder auf Länge (= Messrohrumfang + 30 mm (1,18 in)) kürzen und
Schnittstellen entgraten.
3.
Montageort der Sensoren mit gegebenen Sensorabstand und optimalen
Einlaufbedingungen wählen. Dabei den gesamten Umfang des Messrohrs auf
Montagehindernisse betrachten.
4.
Zwei Bandbolzen über Spannband 1 schieben und eines der Spannbandenden mit ca.
50 mm (2 in) durch eines der beiden Spannbandverschlüsse ins Schloss einführen.
Anschließend Schutzlasche über dieses Spannbandende führen und einrasten.
5.
Spannband 1 verdrehungsfrei und möglichst senkrecht zur Messrohrachse legen.
6.
Zweites Spannbandende durch den noch freien Spannbandverschluss führen und analog
zum ersten Spannbandende vorgehen. Schutzlasche über zweites Spannbandende
führen und einrasten.
7.
Spannband 1 von Hand möglichst fest straffen.
8.
Spannband 1 in gewünschte Lage positionieren und darauf achten, dass es möglichst
senkrecht zur Messrohrachse liegt.
9.
Beide Bandbolzen auf Spannband 1 mit halben (180°-Anordnung, z.B. 7:30 und 1:30
Uhr) oder viertel (90°-Anordnung, z.B. 10 und 7 Uhr) Umfang zueinander positionieren.
