Messaufnehmerhalterung Mit Spannbändern (Mittlere Nennweiten) (Prosonic Flow P, W) - Endress+Hauser Proline Prosonic Flow P 500 Installationsanleitung

7. Zugschraube einklappen und Spannbänder unverrückbar festziehen.


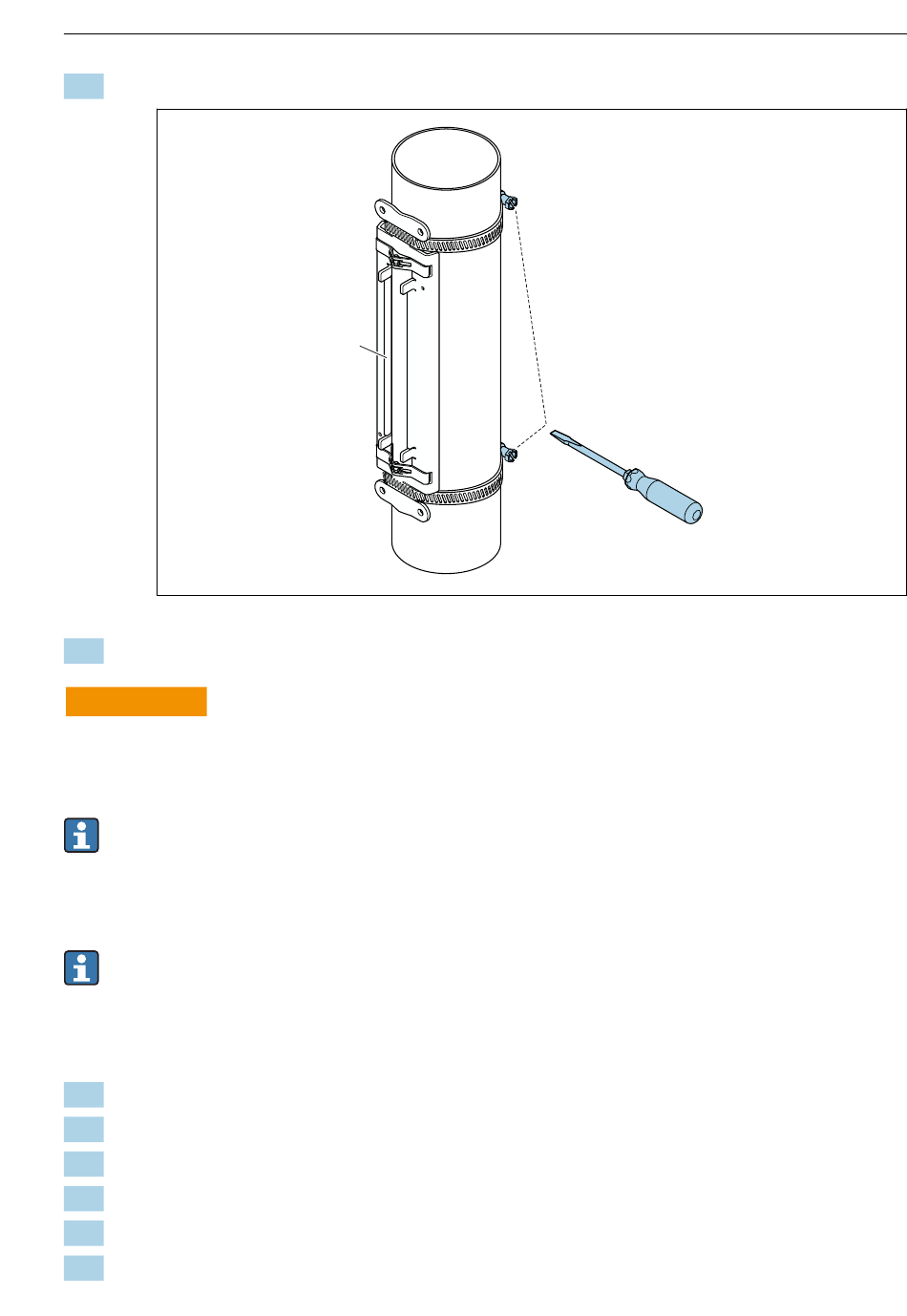

 23 Zugschrauben der Spannbänder anziehen
8. Falls notwendig, Spannbänder kürzen und Schnittstellen entgraten.
WARNUNG
L
Verletzungsgefahr!
‣
Um scharfe Kanten zu vermeiden, Schnittstellen nach dem Kürzen der Spannbänder
entgraten. Geeignete Handschuhe und Schutzbrille tragen.
Die sichtbare Messrohroberfläche muss sauber sein (frei von losen Lackteilen und/oder
Rost), um einen guten akkustischen Kontakt zu gewährleisten.
8.2.6 Messaufnehmerhalterung mit Spannbändern (mittlere Nennweiten)
(Prosonic Flow P, W)
Nutzbar für
• Messgeräte mit Messbereich DN 50...4000 (2...160")
• Montage auf Rohrleitungen DN ≤ 600 (24")
Vorgehensweise:
1. Gewindebolzen über Spannband 1 schieben.
2. Spannband 1 verdrehungsfrei und möglichst senkrecht zur Messrohrachse legen.
3. Spannbandende 1 durch Spannbandverschluss führen.
4. Spannband 1 von Hand möglichst fest straffen.
5. Spannband 1 in gewünschte Lage positionieren.
6. Zugschraube einklappen und Spannband 1 unverrückbar festziehen.
