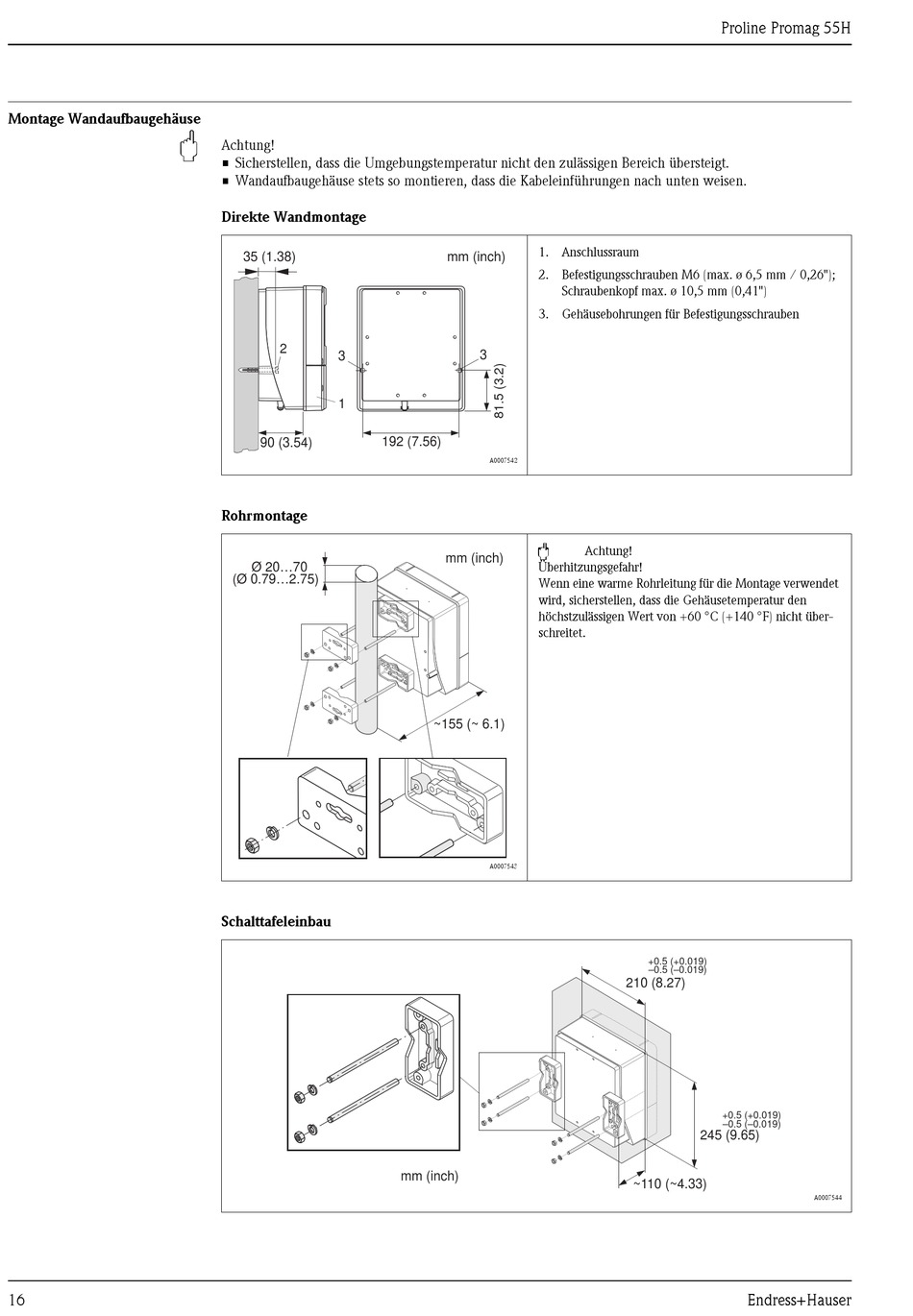

Montage Wandaufbaugehäuse
"
16
Achtung!
• Sicherstellen, dass die Umgebungstemperatur nicht den zulässigen Bereich übersteigt.
• Wandaufbaugehäuse stets so montieren, dass die Kabeleinführungen nach unten weisen.
Direkte Wandmontage
35 (1.38)
2
3
1
192 (7.56)
90 (3.54)
Rohrmontage
Ø 20...70
(Ø 0.79...2.75)
Schalttafeleinbau
1. Anschlussraum
mm (inch)
2. Befestigungsschrauben M6 (max. ø 6,5 mm / 0,26");
Schraubenkopf max. ø 10,5 mm (0,41")
3. Gehäusebohrungen für Befestigungsschrauben
3
A0007542
"
mm (inch)
Überhitzungsgefahr!
Wenn eine warme Rohrleitung für die Montage verwendet
wird, sicherstellen, dass die Gehäusetemperatur den
höchstzulässigen Wert von +60 °C (+140 °F) nicht über-
schreitet.
~ 155 ( ~ 6.1)
A0007543
mm (inch)
Proline Promag 55H
Achtung!
+0.5 (+0.019)
–0.5 (–0.019)
210 (8.27)
+0.5 (+0.019)
–0.5 (–0.019)
245 (9.65)
~110 (~4.33)
Endress+Hauser
A0007544
