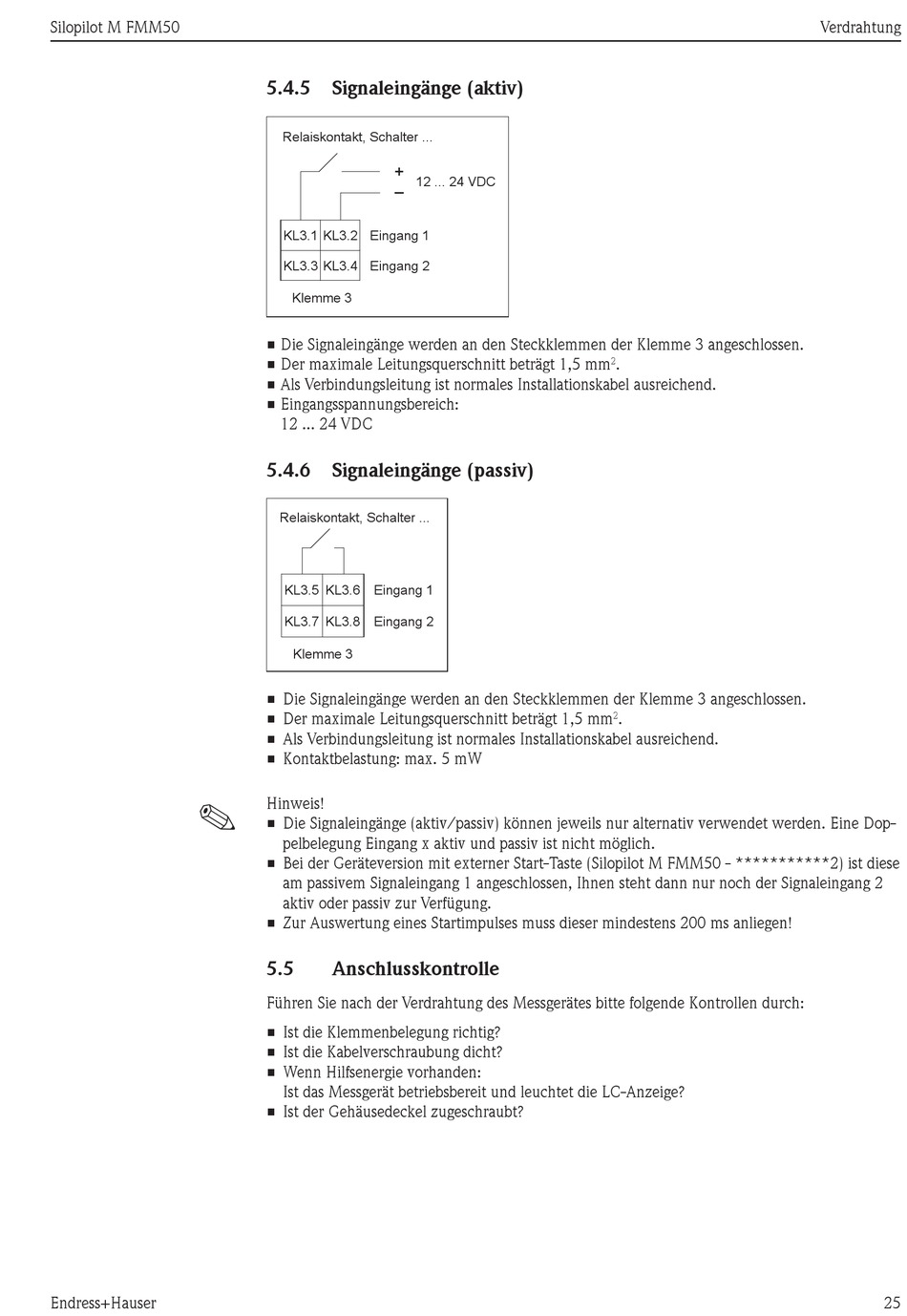

5.4.5 Signaleingänge (aktiv)
Relaiskontakt, Schalter ...
+
12 ... 24 VDC
–
KL3.1 KL3.2 Eingang 1
KL3.3 KL3.4 Eingang 2
Klemme 3
• Die Signaleingänge werden an den Steckklemmen der Klemme 3 angeschlossen.
• Der maximale Leitungsquerschnitt beträgt 1,5 mm
• Als Verbindungsleitung ist normales Installationskabel ausreichend.
• Eingangsspannungsbereich:
12 ... 24 VDC
5.4.6 Signaleingänge (passiv)
Relaiskontakt, Schalter ...
KL3.5 KL3.6 Eingang 1
KL3.7 KL3.8 Eingang 2
Klemme 3
• Die Signaleingänge werden an den Steckklemmen der Klemme 3 angeschlossen.
• Der maximale Leitungsquerschnitt beträgt 1,5 mm
• Als Verbindungsleitung ist normales Installationskabel ausreichend.
• Kontaktbelastung: max. 5 mW
Hinweis!
• Die Signaleingänge (aktiv/passiv) können jeweils nur alternativ verwendet werden. Eine Dop-
pelbelegung Eingang x aktiv und passiv ist nicht möglich.
• Bei der Geräteversion mit externer Start-Taste (Silopilot M FMM50 - ***********2) ist diese
am passivem Signaleingang 1 angeschlossen, Ihnen steht dann nur noch der Signaleingang 2
aktiv oder passiv zur Verfügung.
• Zur Auswertung eines Startimpulses muss dieser mindestens 200 ms anliegen!
5.5

Anschlusskontrolle

Führen Sie nach der Verdrahtung des Messgerätes bitte folgende Kontrollen durch:
• Ist die Klemmenbelegung richtig?
• Ist die Kabelverschraubung dicht?
• Wenn Hilfsenergie vorhanden:
Ist das Messgerät betriebsbereit und leuchtet die LC-Anzeige?
• Ist der Gehäusedeckel zugeschraubt?
.
