ARS*-B2-IC*
Installation

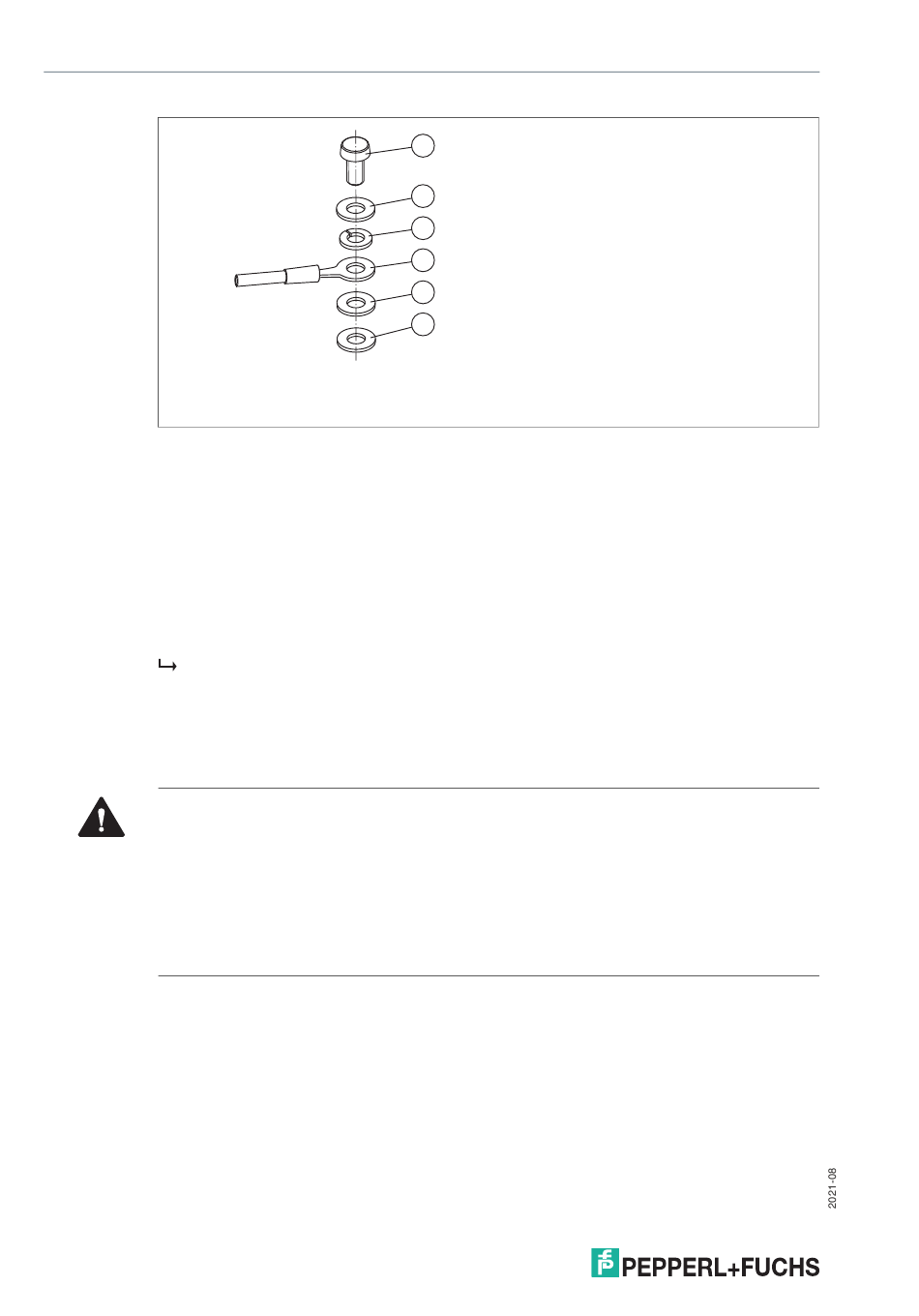

Abbildung 3.12 Anschluss des Erdungsanschlusskabels
1
Kreuzschlitzschraube M4 x 16 mm
2
Unterlegscheibe M4
3
Federring
4
Kabelschuh
5
Unterlegscheibe M4
6
Unterlegscheibe M4
4.
Ziehen Sie die Schraube mit einem Moment von 1,5 Nm an.
Der Kabelschuh ist korrekt verbunden und kann sich nicht lösen.
Erdung der Spur-Kabel
Die Abschirmung (S) jedes Spur-Kabels ist kapazitiv mit der Erdungsklemme (PA) gekoppelt.
Die Abschirmungen der angeschlossenen Feldgeräte müssen an die lokale Erdung ange-
schlossen werden.
Warnung!
Gefährliche Atmosphären und Beschädigungen der Anlage durch Kommunikationsverlust!
Wenn die Signalleiter der Spurleitungen während des Betriebs der Anlage an das Erdungspo-
tenzial oder die Kabelabschirmung angeschlossen werden, kann dies einen Kommunikations-
verlust mit dem Segment verursachen. Dies kann zu schweren Beschädigungen der Anlage
oder gefährlichen Atmosphären führen.
Schließen Sie keine Signalleiter von Spur-Leitungen an das Erdungspotenzial oder die Kabel-
abschirmung an. Stellen Sie nach Wartungsarbeiten sicher, dass alle Kabel wieder ordnungs-
gemäß angeschlossen sind.
Erdung des Ethernet-Kupferkabels
Das Ethernet-Kabel wird über den RJ45-Steckverbinder direkt mit der Erdungsklemme (PA)
verbunden.
