ARS*-B2-IC*
Installation

Wandmontage

Das Zubehörset enthält zwei Halterungen.
Hinweis!
Bei Verwendung der Produktversion mit acht Ethernet-APL-Spurleitungen wird nur eine
Halterung benötigt.

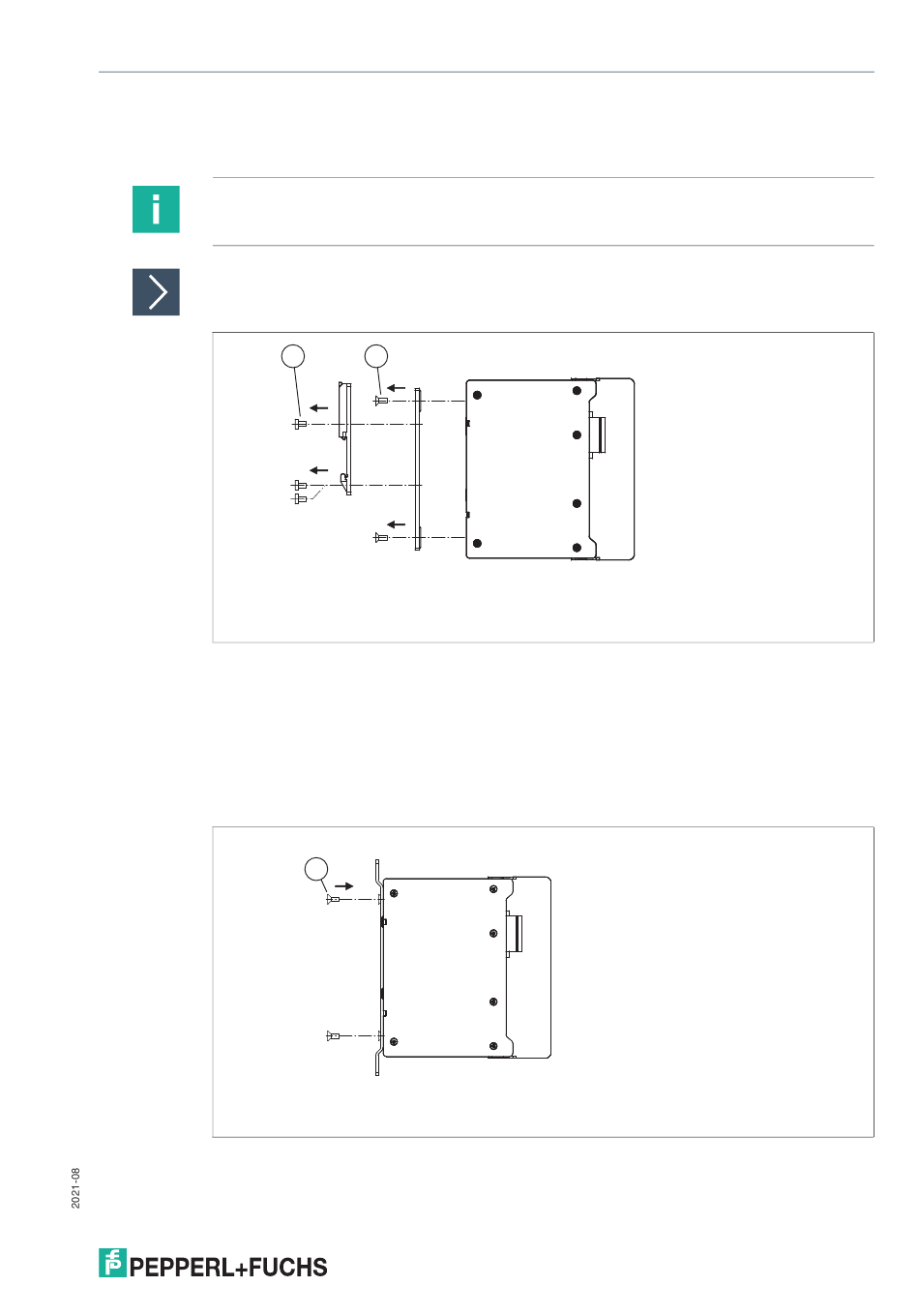

Montage der Wandhalterung

Abbildung 3.3
1 Schrauben für Hutschiene
2 TX20-Schrauben für Adapter
1.
Entfernen Sie vor der Montage der Wandhalterung die werkseitig installierten Hutschienen:
Um die Hutschienen zu entfernen, lösen Sie jeweils die drei Schrauben.
■
Um den Adapter zu entfernen, lösen Sie pro Adapter zwei Schrauben.
■
Abbildung 3.4
1 Schraube
1 2
