6 Descrição das interfaces
6 Descrição das interfaces
Plugue redondo no display
1 6
2 5
3 4

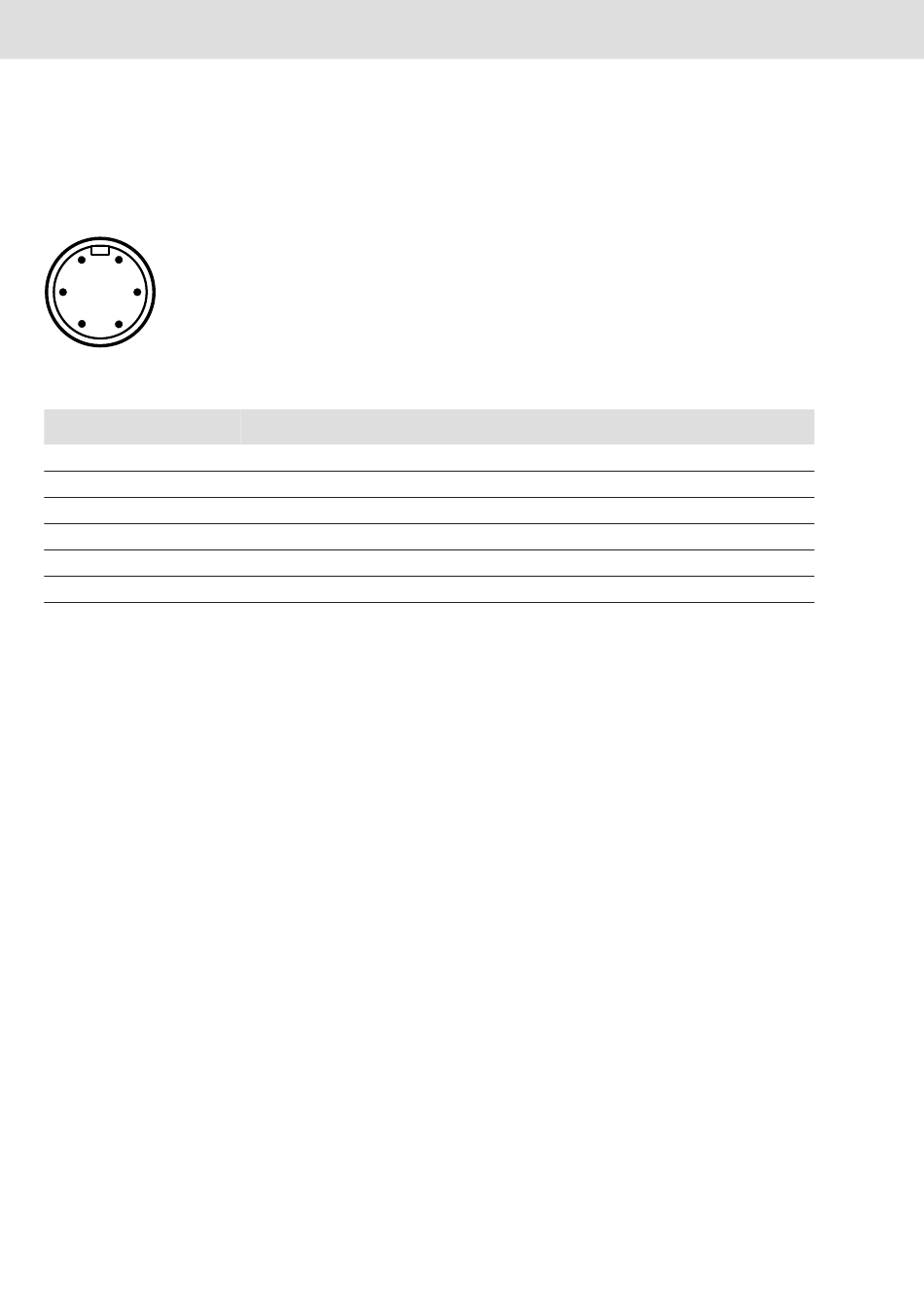

Fig. 13: Plugue redondo 6 pólos macho
No. Pin. Sinal
1 24 V
2 CTS
3 RTS
4 GND
5 TxD
6 RxD
Tabela 2:
Entrada/Saída (E/S) Descrição/Função
Alimentação de tensão Ub
E Sinal handshake „Clear To Send"
S Sinal handshake „Request To Send"
Alimentação de tensão GND
S Cabo emissor RS232
E Cabo receptor RS232
