6 Description des interfaces

6 Description des interfaces
Connecteur rond sur l'affichage système
1 6
2 5
3 4

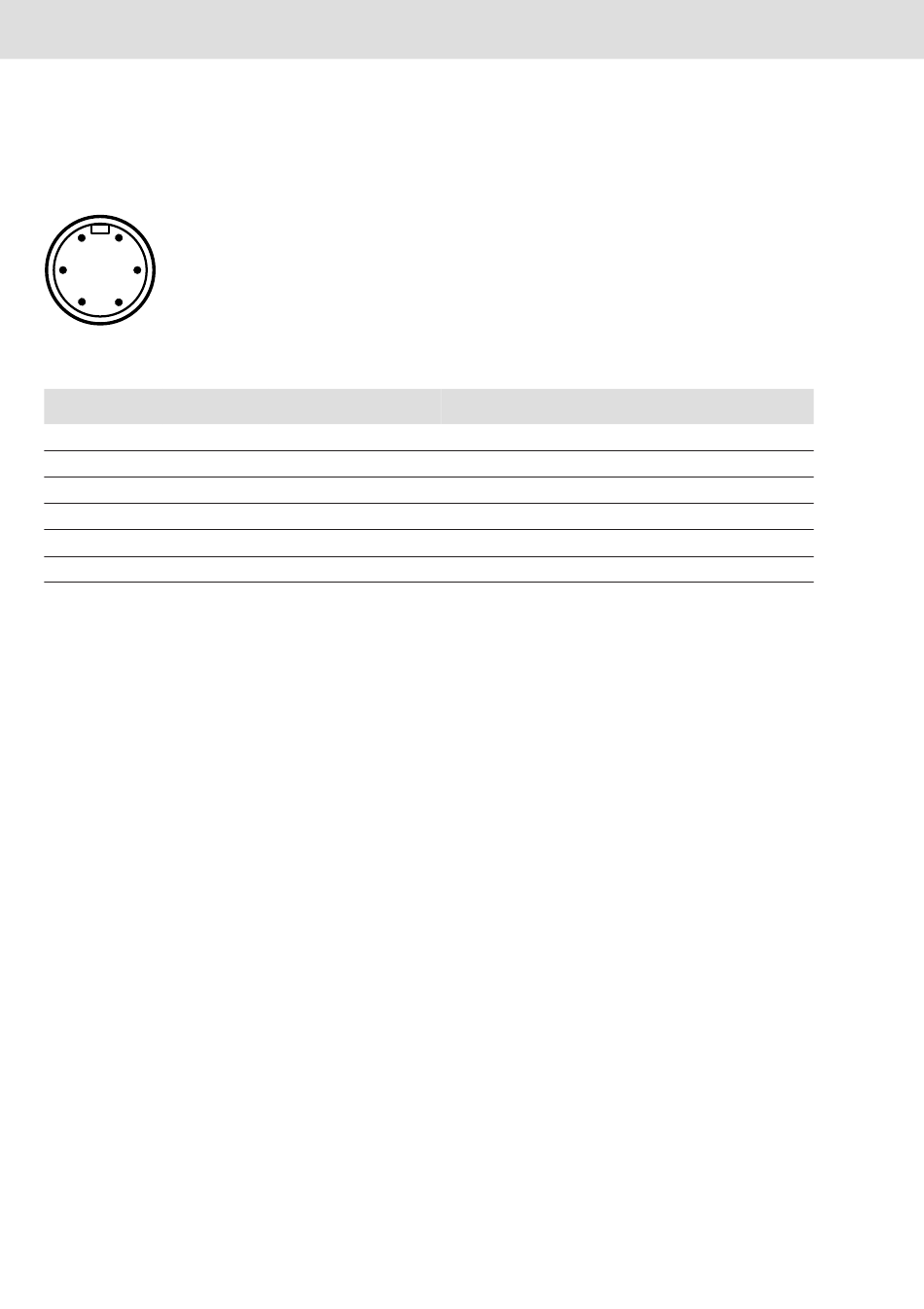

Fig. 13: Connecteur rond à 6 pôle mâle
N° broche. Signal
1 24 V
2 CTS
3 RTS
4 GND
5 TxD
6 RxD
Tableau 2:
Entrée/Sortie (E/S) Description/Fonction
Alimentation en courant Ub
E Signal de transfert « Clear To Send »
S Signal de transfert « Request To Send »
Alimentation en courant GND
S Ligne d'émission RS232
E Ligne de réception RS232
