Anschluss M1 am Spülblock und Armatur

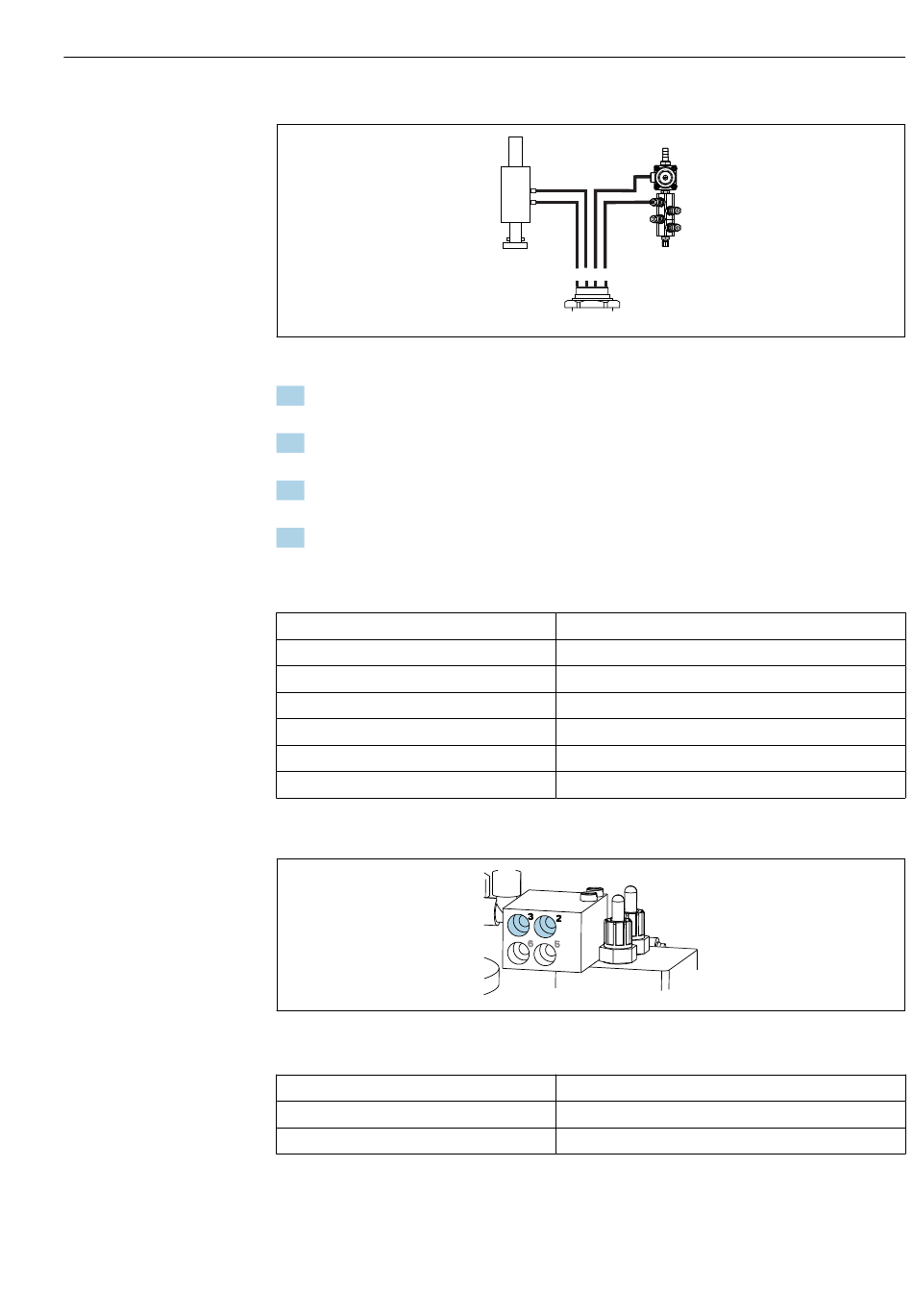

 15 Anschlüsse M1 an Armatur und Spülblock
3. Schlauch 1 an den Anschluss für das Verfahren der Armatur in der Messposition
anschließen.
4. Schlauch 2 an den Anschluss für das Verfahren der Armatur in der Serviceposition
anschließen.
5. Schlauch 3 an die Druckluftansteuerung Prozessventil Wasser des Spülblocks
anschließen.
6. Schlauch 4 (Druckluftansteuerung Prozessventil Spülluft) an das Ventil für die Spül-
luft am Spülblock anschließen.
Anschluss an den Armaturen CPA87x und CPA47x
Schlauchnummer:
CPA87x
Schlauch 1
Schlauch 2
CPA47x
Schlauch 1
Schlauch 2

Anschluss Armatur CPA473/474

‣
Die Schläuche wie folgt anschließen:
Schlauchnummer:
Schlauch 1
Schlauch 2
2 3 1 4
M1
Anschluss an Armatur:
I, Messposition
O, Serviceposition
oberer Anschluss
unterer Anschluss
Anschluss an Armatur:
2 am Block, Messen
3 am Block, Service
Montage
A0034130
A0033220
