Montage
4.
Überwurfmutter "unten" handfest anschrauben.

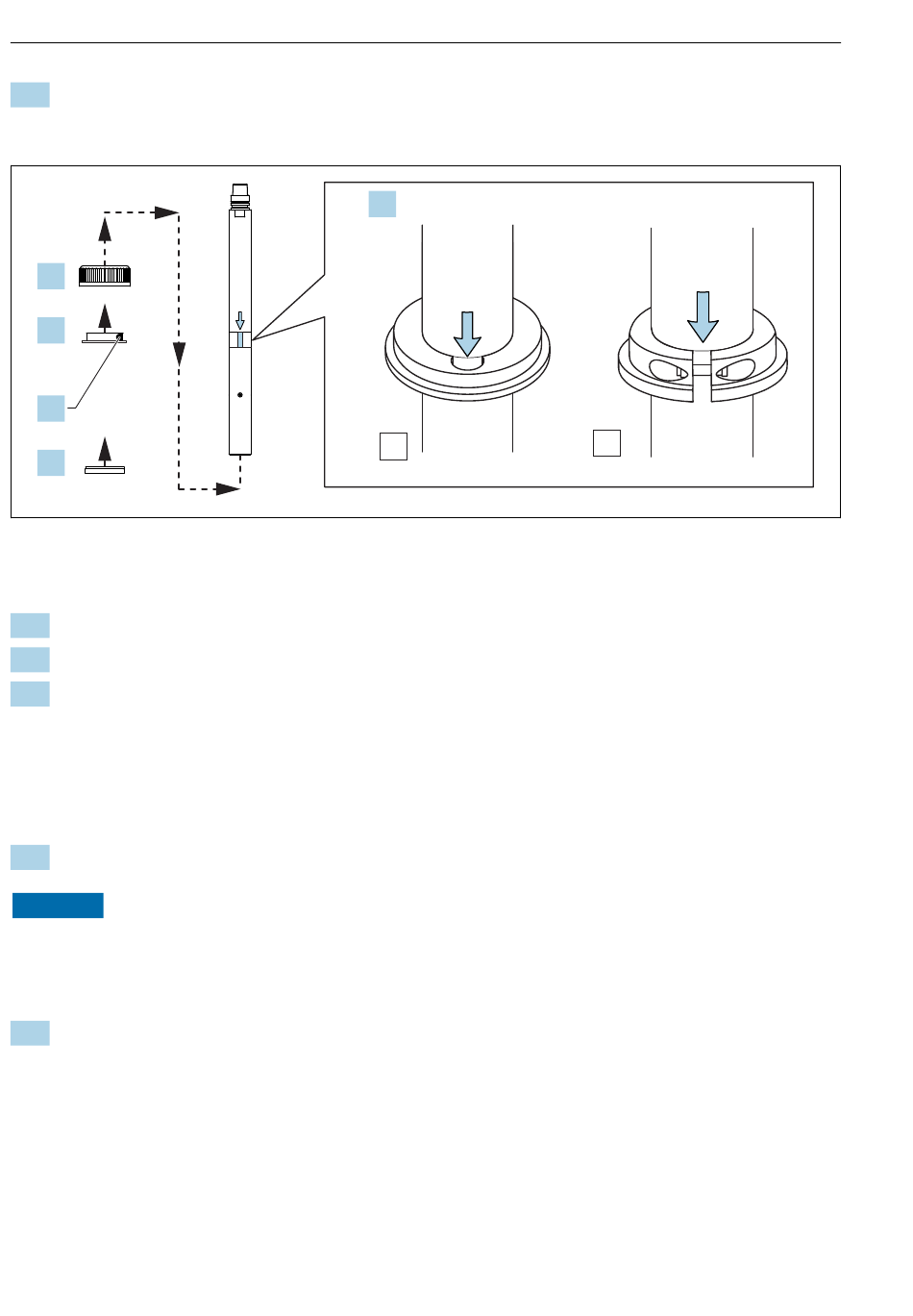

Sensor CAS80E Nachrüstung Klemmring
1.
2.
4.
5.
A
Ausrichtung CAS80E 2 mm und CAS80E 10 mm
B
Ausrichtung CAS80E 50 mm
1.
Überwurfmutter "oben" auf den Sensor schieben.
2.
Klemmring mit der verjüngten Seite nach oben auf Sensor schieben.
3.
Klemmring an der Markierung auf dem Sensor ausrichten.
(A) CAS80E 2 mm und CAS80E 10 mm: Aussparung an der Rückseite des Klemm-
rings an Markierung ausrichten.
(B) CAS80E 50 mm: Lücke auf der Vorderseite des Klemmrings an Markierung aus-
richten.
Betriebsanleitung des Sensors beachten.
4.
M5 Schraube am Klemmring mit Inbusschlüssel anziehen (Drehmoment ca. 5 Nm).
HINWEIS
Unzureichende Fettung!
Beschädigung der Dichtung!
‣
Auf ausreichende Fettung der Dichtung der Dichtscheibe achten.
5.
Dichtscheibe "oben" bis zum Adapter auf Sensor schieben.
24
3.
A
Flowfit CYA251
B
Endress+Hauser
A0042729
