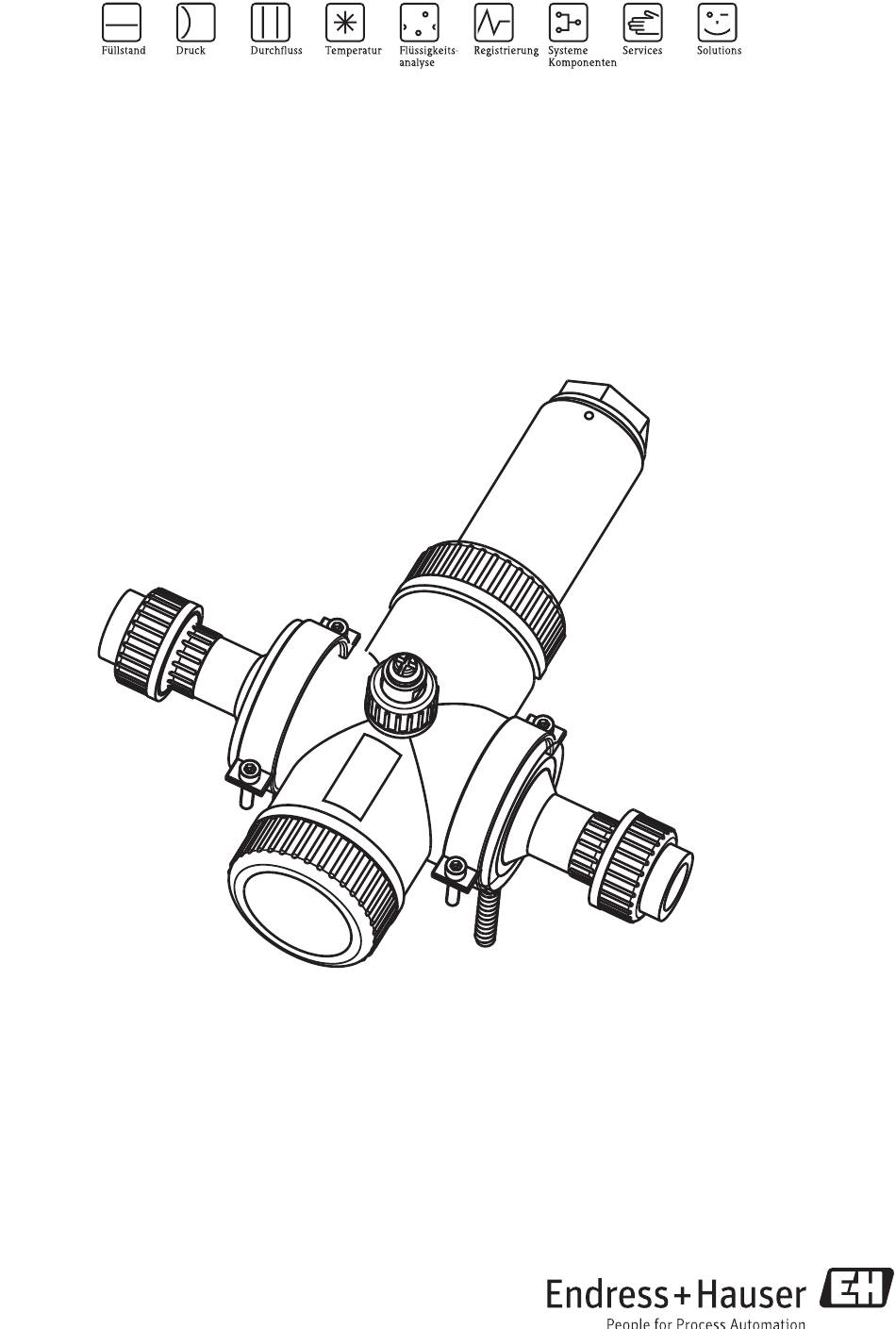

Betriebsanleitung
Flowfit CYA251
Durchflussarmatur für Nitrat/SAK-, Trübungs- und Sauerstoff-
sensoren
BA00495C/07/DE/01.12
71142892

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Endress+Hauser Flowfit CYA251

  • Seite 1 Betriebsanleitung Flowfit CYA251 Durchflussarmatur für Nitrat/SAK-, Trübungs- und Sauerstoff- sensoren BA00495C/07/DE/01.12 71142892...
  • Seite 3: Inhaltsverzeichnis

    Flowfit CYA251 Inhaltsverzeichnis Sicherheitshinweise ....4 Bestimmungsgemäße Verwendung ... . . 4 Montage, Inbetriebnahme und Bedienung ..4 Betriebssicherheit .
  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise Flowfit CYA251 Sicherheitshinweise Bestimmungsgemäße Verwendung Die Durchflussarmatur CYA251 ist für den Einbau von Nitrat/SAK- , Trübungs- und Sauerstoffsen- soren mit jeweils 40 mm Durchmesser konzipiert. Sie wird in Rohr- und Schlauchleitungen einge- setzt. Durch die konstruktive Ausführung ist ein Betrieb in druckbeaufschlagten Systemen möglich (siehe Technische Daten).
  • Seite 5: Sicherheitszeichen Und -Symbole

    Flowfit CYA251 Sicherheitshinweise Sicherheitszeichen und -symbole Struktur, Signalwörter und Farbkennzeichnung der Warnhinweise folgen den Vorgaben in ANSI Z535.6 ("Product safety information in product manuals, instructions and other collateral materials"). Struktur des Hinweises Bedeutung Dieser Hinweis macht Sie auf eine gefährliche Situation GEFAHR aufmerksam.
  • Seite 6: Identifizierung

    Identifizierung Flowfit CYA251 Identifizierung Typenschild Folgende Informationen können Sie am Typenschild ablesen • Herstellerangaben • Bestellcode • Erweiterter Bestellcode • Seriennummer • Einsatzbedingungen • Sicherheitshinweis-Symbole Vergleichen Sie den auf dem Typenschild angegebenen Bestellcode mit Ihrer Bestellung. Bestellcode auflösen Geben Sie im Browser folgende Adresse ein um zur Produktseite zu gelangen: www.products.endress.com/cya251...
  • Seite 7: Montage

    Flowfit CYA251 Montage Montage Warenannahme, Transport, Lagerung • Achten Sie auf unbeschädigte Verpackung! • Teilen Sie Beschädigungen an der Verpackung Ihrem Lieferanten mit. Bewahren Sie die beschä- digte Verpackung bis zur Klärung auf. • Achten Sie auf unbeschädigten Inhalt! • Teilen Sie Beschädigungen am Lieferinhalt Ihrem Lieferanten mit. Bewahren Sie die beschädigte Ware bis zur Klärung auf.
  • Seite 8: Einbauhinweise

    Montage Flowfit CYA251 3.2.2 Einbauhinweise Um bei einem Bypass einen Durchfluss durch die Armatur zu erreichen, muss der Druck p1 höher sein als der Druck p2. Dies erreichen Sie durch den Einbau einer Blende in die Hauptleitung. a0016023 Abb. 2: Anschlussbeispiel mit Bypass und Blende in der Hauptleitung p1 >...
  • Seite 9 Flowfit CYA251 Montage Im Fall einer abzweigenden Stichleitung ist keine Maßnahme zur Druckerhöhung nowendig. a0016024 Abb. 4: Anschussbeispiel mit offenem Ablauf Zu- und Ablaufanschluss der Durchflussarmatur sind immer identisch. Zu- und Ablaufseite sind nicht durch die Durchflussarmatur festgelegt und damit je nach Anwen- dungsfall wählbar.
  • Seite 10: Einbau

    Montage Flowfit CYA251 Einbau 3.3.1 Messeinrichtung Eine vollständige Messeinrichtung besteht aus: • Durchflussarmatur Flowfit CYA251 • einem 40 mm - Sensor z.B. CAS51D • Messumformer, z. B. Liquiline CM442 • Messkabel a0016022 Abb. 5: Messeinrichtung (Beispiel) Prozessleitung Messumformer Liquiline CM442 Messkabel Rücklauf mit Absperrventil...
  • Seite 11: Einbau Mit Wandhalterung

    Flowfit CYA251 Montage Einbau mit Wandhalterung a0016088 Abb. 6: Wandhalterung Stockschraube STST 10x60 (im Lieferumfang des Wandmontagesets enthalten) Beachten Sie beim Einbau der Durchflussarmatur folgende Hinweise: • Montieren Sie die Durchflussarmatur entweder – in einen Bypass Schalten Sie in der Bypassleitung ein Absperrventil vor und hinter die Durchflussarmatur.
  • Seite 12: Sensoreinbau

    Montage Flowfit CYA251 Sensoreinbau 3.5.1 Vorbereitung HINWEIS Die Durchflussarmatur ist im Inneren nicht symmetrisch aufgebaut. • Von außen können Sie den Unterschied folgendermaßen identifizieren: Der untere Zugang zur Armatur ist bei der Auslieferung mit einem Blinddeckel verschlossen. a0016101 Abb. 7: Armaturenkörper mit unterm Überwurfring und Blinddeckel...
  • Seite 13: Einbau Der Sauerstoff- Und Trübungssensoren

    Flowfit CYA251 Montage 3.5.2 Einbau der Sauerstoff- und Trübungssensoren a0016092 a0016095 a0016096 Abb. 8: Einbauhülse Abb. 9: CUS51D Abb. 10: CUS31 Überwurfring Empfänger Kontermutter Sensoradapter Sensor Bauen Sie den Sensor wie folgt ein: Führen Sie den Sensor in den Sensoradapter ein(→ å 8).
  • Seite 14: Einbau Des Sensors Cas51D

    Montage Flowfit CYA251 3.5.3 Einbau des Sensors CAS51D a0016092 a0016090 a0016091 Abb. 11: Einbauhülse Abb. 12: CAS51D 2/8 mm Abb. 13: CAS51D 40 mm Überwurfring Kontermutter Sensoradapter Sensor Bauen Sie den Sensor wie folgt ein: Führen Sie den Sensor in den Sensoradapter ein (→ å 11).
  • Seite 15: Inbetriebnahme

    Flowfit CYA251 Inbetriebnahme Inbetriebnahme Vor der ersten Inbetriebnahme vergewissern Sie sich, dass: • alle Dichtungen korrekt sitzen (an der Armatur und am Prozessanschluss) • der Sensor richtig eingebaut und angeschlossen ist WARNUNG Fehlerhafter Anschluss des Mediums an der Armatur Gefahr des Austretens von Medium •...
  • Seite 16: Wartung

    Wartung Flowfit CYA251 Wartung WARNUNG Verletzungsgefahr durch ausströmendes Medium oder Reiniger! • Stellen Sie vor jeder Wartungsmaßnahme sicher, dass die Prozessleitung drucklos, leer und gespült ist. • Schalten Sie die Reinigungseinheit ab, bevor Sie den Sensor aus dem Medium nehmen.
  • Seite 17: Reinigungsmittel

    Flowfit CYA251 Wartung Reinigungsmittel Die Auswahl des Reinigungsmittels ist abhängig vom Grad und der Art der Verschmutzung. Die häufigsten Verschmutzungen und die geeigneten Reinigungsmittel finden Sie in der folgenden Tabelle. Art der Verschmutzung Reinigungsmittel Fette und Öle Tensidhaltige (alkalische) Mittel oder wasserlösliche organische Lösungsmittel (halogenfrei, z.B.
  • Seite 18: Zubehör

    Zubehör Flowfit CYA251 Zubehör Reinigungsdüse Reinigungsdüse für CYA251 • Zur automatischen Sensorreinigung. • Bestellnummer: 71144328 (passend für Sensor CAS51D (2 oder 8 mm Spaltbreite)) • Bestellnummer: 71144330 (passend für Sensor CAS51D (40 mm Spaltbreite)) • Bestellnummer: 71144331 (passend für Sensor CUS51D, COS51D, COS61D, COS61, COS31, COS41) •...
  • Seite 19: Wandhalterung

    Flowfit CYA251 Zubehör Wandhalterung Wandmontageset für CYA251 • Bestellnummer: 71144369 a0016088 Abb. 17: Wandmontageset Stockschraube STST 10x60 mm Endress+Hauser...
  • Seite 20: Störungsbehebung

    Im Fall einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung muss das Produkt zurückgesendet werden. Als ISO-zertifiziertes Unternehmen und aufgrund gesetzlicher Bestim- mungen ist Endress+Hauser verpflichtet, mit allen zurückgesendeten Produkten, die mediumsbe- rührend sind, in einer bestimmten Art und Weise umzugehen.
  • Seite 21: Technische Daten

    Flowfit CYA251 Technische Daten Technische Daten Umgebung Umgebungstemperatur 0 ... 50 °C (32 ... 120 °F) Lagerungstemperatur 0 ... 50 °C (32 ... 120 °F) Prozess Prozesstemperatur 0 ... 50 °C (32 ... 122 °F), nicht gefrierend Prozessdruck max. 6 bar (87 psi) bei 20 °C (68 °F) und 4 bar (58 psi) bei 50 °C (122 °F)
  • Seite 22 Technische Daten Flowfit CYA251 Prozessanschluss a0016046 Abb. 20: Prozessanschlüsse Außengewinde G1¼, PVC Flansch ANSI 1", PP schwarz Klebestutzen DN 20, PVC Schlauch D25, PVC Innengewinde Rp ¾", PVC Innengewinde NPT ¾", PVC Endress+Hauser...
  • Seite 23: Stichwortverzeichnis

    Flowfit CYA251 Stichwortverzeichnis Abmessungen ........7 Wandhalterung .
  • Seite 24 BA00495C/07/DE/01.12 FM+SGML 6.0 71142892...
