Montage
8
3.2.2
Einbauhinweise
Um bei einem Bypass einen Durchfluss durch die Armatur zu erreichen, muss der Druck p1 höher
sein als der Druck p2. Dies erreichen Sie durch den Einbau einer Blende in die Hauptleitung.

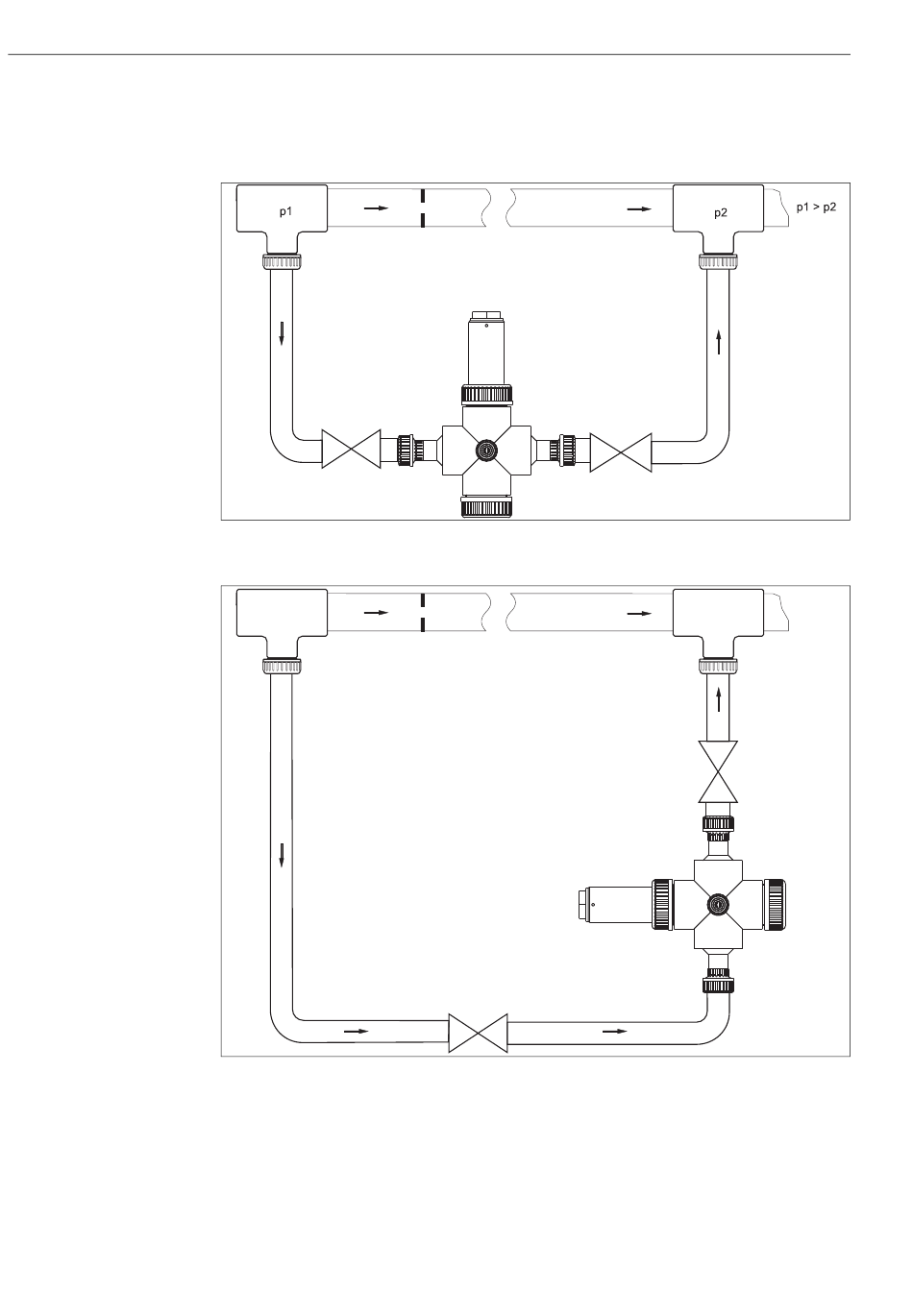

Abb. 2:
Anschlussbeispiel mit Bypass und Blende in der Hauptleitung
p1
Abb. 3:
Anschlussbeispiel mit Bypass und Blende in der Hauptleitung (Armatur 90 ° gedreht , Zulauf von unten)
Flowfit CYA251
a0016023
p1 > p2
p2
a0017221
Endress+Hauser
