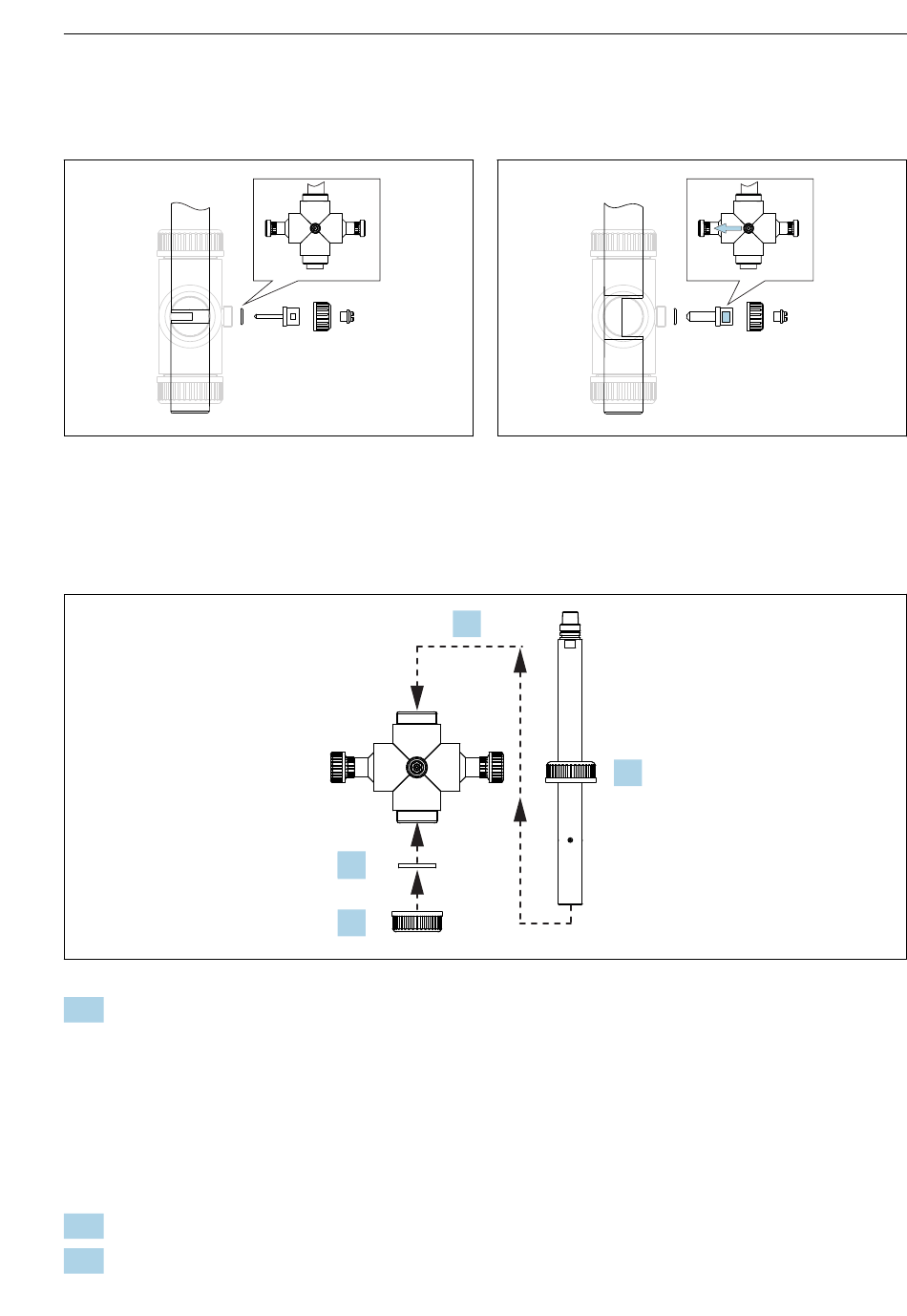

Sensor CAS80E mit vormontiertem Klemmring montieren
Einbaulage CAS80E
16
CAS80E 2 mm (0,08 in) / 10 mm (0,39 in)
Spalt in entgegengesetzter Richtung zum Reinigungsan-
schluss
1.
Sensor mit vormontiertem Klemmring in die Durchflussarmatur einsetzen.
Sensor mit 2 mm (0,08 in) oder 10 mm (0,39 in) Spaltbreite: Den Sensor aus-
richten. Die Gewindeöffnung (Spaltrückseite) muss sich genau am Reinigungsan-
schluss befinden. Damit ist gewährleistet, dass das Medium durch den Messspalt
strömt.
Sensor mit 50 mm (1,97 in) Spaltbreite: Den Sensor ausrichten. Der Messspalt
muss sich genau am Reinigungsanschluss befinden. Damit ist gewährleistet, dass
das Medium durch den Messspalt strömt.
2.
Überwurfmutter "oben" handfest anschrauben.
3.
Dichtscheibe "unten" anbringen.
Endress+Hauser
A0043527
17
Spalt in Richtung Reinigungsanschluss
Schlüsselfläche der Reinigungsdüse um 90° zum Sensor
gedreht
1.
2.
3.
4.
CAS80E 50 mm (1,97 in)
2.
Montage
A0043528
A0042734
