Montage
6

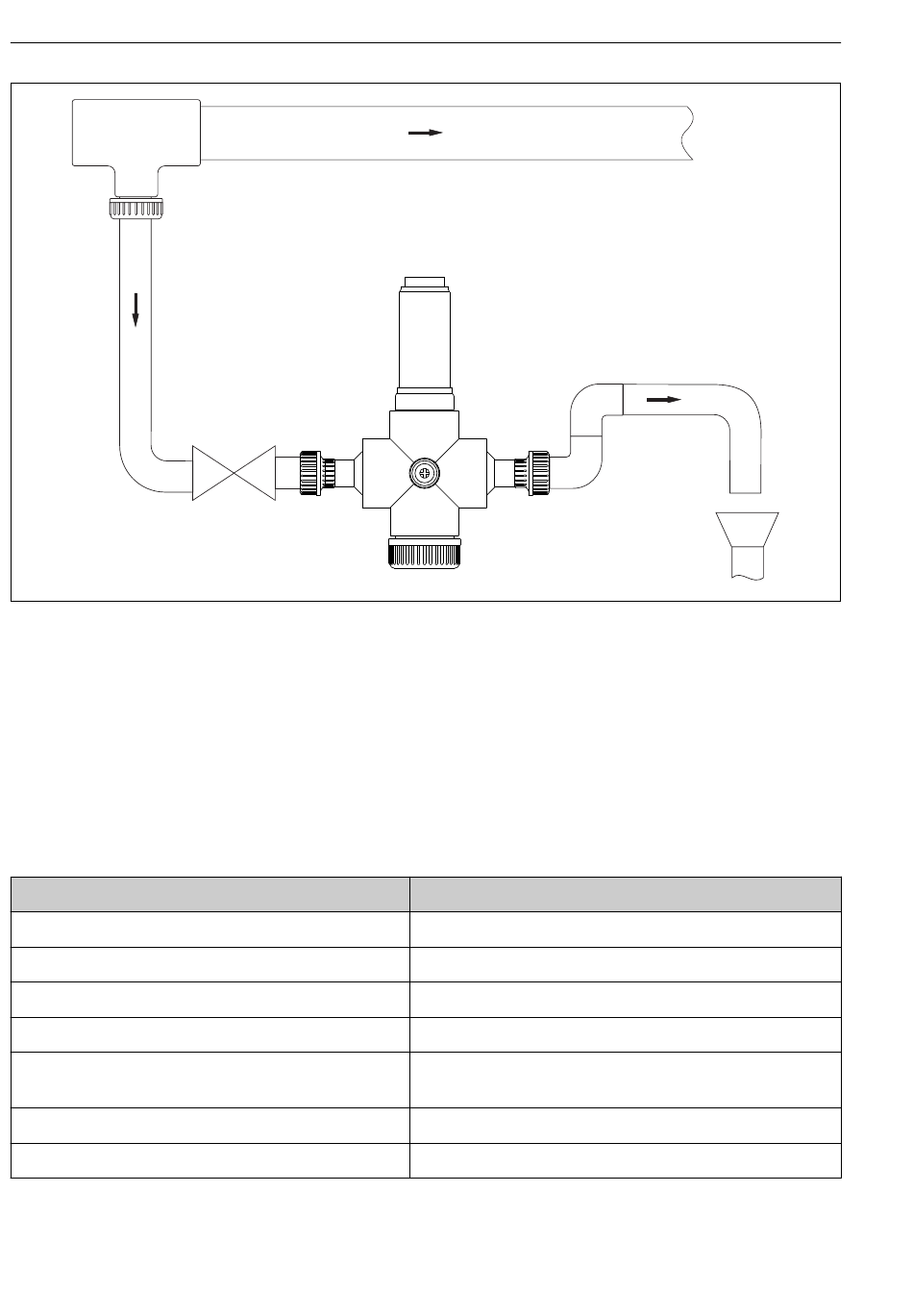

Anschussbeispiel mit offenem Ablauf
Zu- und Ablaufanschluss der Durchflussarmatur sind immer identisch.
Zu- und Ablaufseite sind nicht durch die Durchflussarmatur festgelegt und damit je nach
Anwendungsfall wählbar.
Die Durchflussarmatur ist für Rohr- und Schlauchanschluss vorgesehen.
Bauseits benötigt:
Benötigte Komponente
2 Absperrventile
1 Absperrventil
Blende in der Hauptleitung
Schmutzfilter (500 μm oder feiner)
Druckminderer
Wandhalterung zum Befestigen der Armatur → 33
Rohr- bzw. Schlauchverbindungen zur Armatur
16
Anwendungsfall
Bypass-Lösung
Lösung mit offenem Ablauf
Bypass-Lösung
wenn das Medium grobe Schmutzteile enthält
wenn der Mediumsdruck über dem zulässigen Wert liegt
→ 36
Schlauchanschluss
alle Ausführungen
Flowfit CYA251
A0037718
Endress+Hauser
