Das Bedienmenü
92
(925X)
Submenu "Diagnose 2"
(9251)
Ausgang Status
Die grafische darstellung des Kommunikationszustands bietet eine einfache Übersicht über
die Kommunikation zwischen den Messgeräten und der Warte. Die Höhe des Balkens spie-
gelt die Aktivität während der letzten Sekunde wider:
• Antwort an Host ist erfolgt (größter Balken).
• Anforderung für diesen NRF590 empfangen
• Anforderung für ein anderes Gerät am gleichen Bus
• Bytes auf dem Bus detketiert.
• Bits auf dem Bus detektiert (kleinster Balken).
• Keine Kommunikation deteketiert (kein Balken, Lücke im Graph)
Unter normalen Betriebsbedingungen sollten nur die ersten drei sichtbar sein (mit oder
ohne Lücke)
4.9.6 Function Block "L&J Ausgang"
Dieses Funktionsmenü steuert die Feldprotokoll-Schnittstelle, die den NRF590 mit der
Warte verbindet.
Submenu "Grundabgleich"
(9211)
Messtellen Id
Id: Dies ist der Kennwert. Der Tank Side Monitor reagiert auf Anforderungen, die diesen
Kennwert enthalten. (Vorgabewert: 1) (geschützt durch Eichschutzschalter)
(9212)
Baud Rate
Bestimmt, mit welcher der möglichen Baudraten die Kommunikation erfolgt. (Vorgabewert:
1200) (geschützt durch Eichschutzschalter)
(9213)
Komm Art
Parity Type: Beschreibt das Format, mit dem der Füllstand-Wert bei der Übertragung in die
Warte kodiert wird. (Vorgabewert: CCW S&J) (geschützt durch Eichschutzschalter)
(9214)
Disk. Eingang 1
Discrete Reference 1: Zeigt an, welcher diskrete Wert als "LJ Discrete Value 1" übertragen
wird. (Vorgabewert: IS DI #1, Value)
(9215)
Disk. Eingang 2
Discrete Reference 2: Zeigt an, welcher diskrete Wert als "LJ Discrete Value 21" übertragen
wird. (Vorgabewert: IS DI #2, Value)

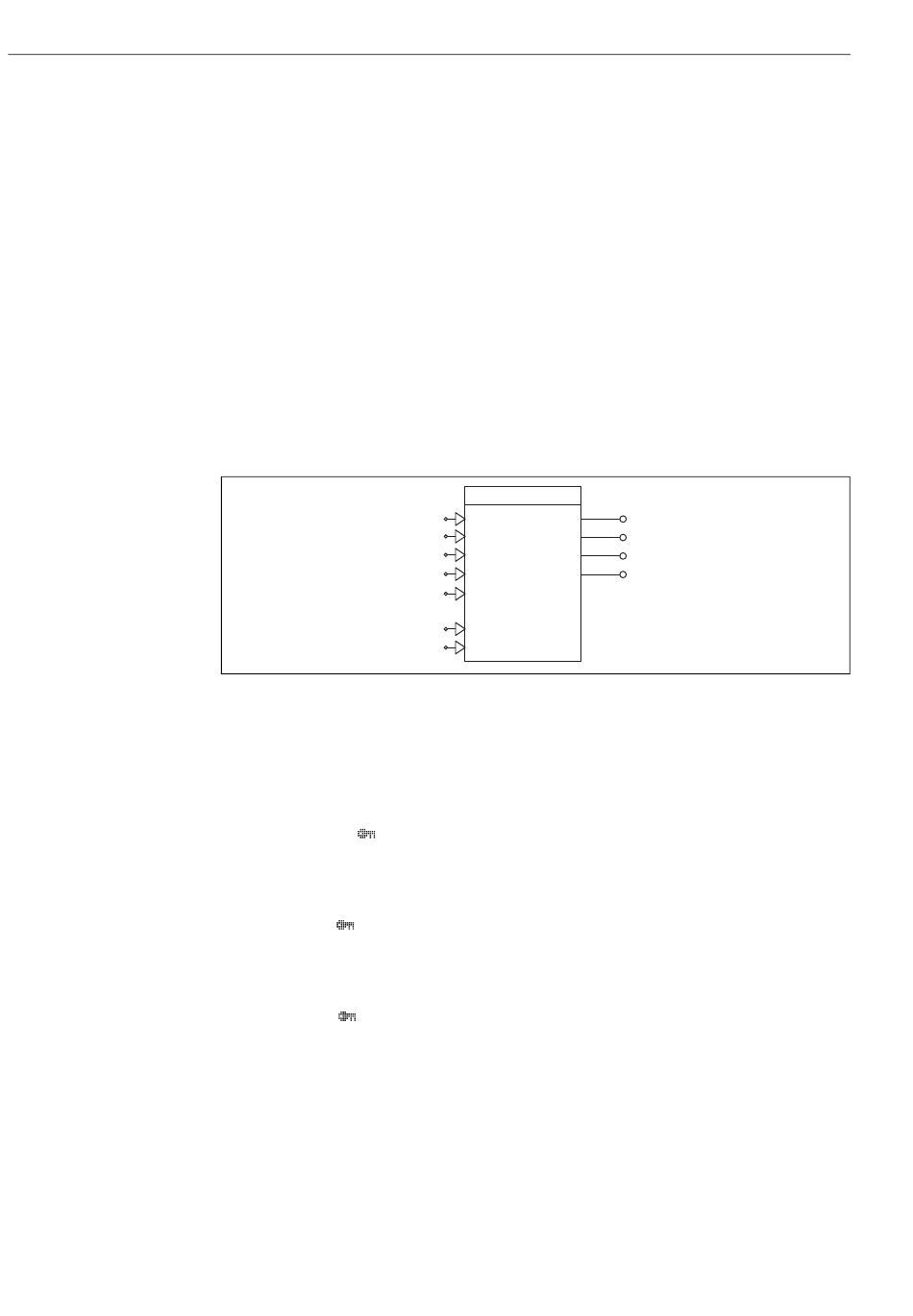

L&J
Füllstand
Temperatur
Temp 2 Ref
Wasserstand
beob Dichte
Disk. Eingang 1
Disk. Eingang 2
(921X)
L00-NRF590-19-00-00-de-077
