Endress+Hauser Tank Side Monitor NRF590 Bedienungsanleitung Seite 52

Das Bedienmenü
AO
Wert Ref
Ausgangswert
Ausgangswert %
AO #2
Wert Ref
Ausgangswert
Ausgangswert %
52

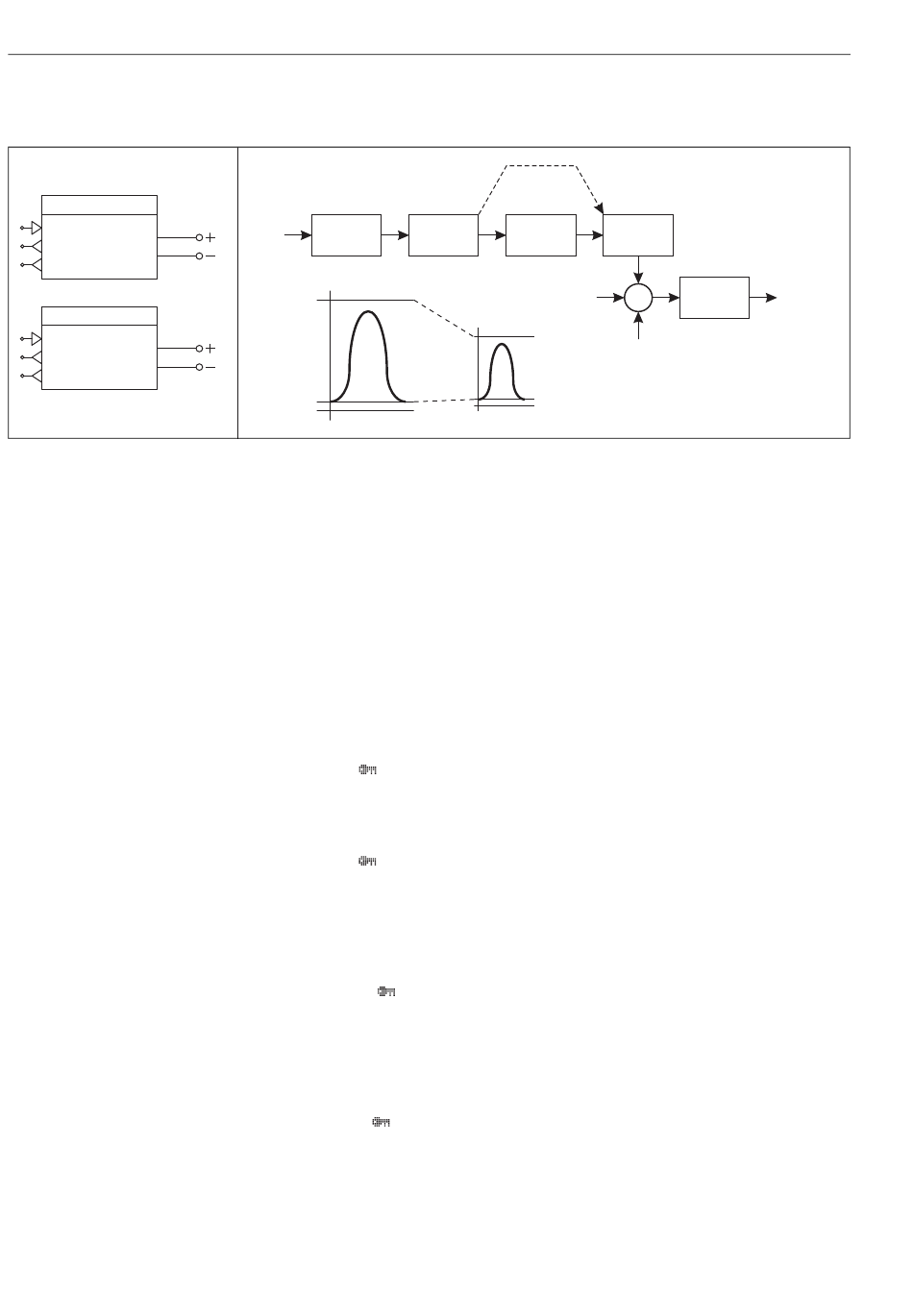

4.7.2 Function Block "Analogausgang"
0% Wert
100% Wert
Wert
IP/%
Ref
%
100% Wert
Wert Ref
0% Wert
Alle Analogausgänge des NRF590 haben den gleichen Satz von Parametern und Funktio-
nen. Beim Betreten der Funktion wird eine Auswahl von Betriebsmodi (sowie ein zusätzli-
cher Setup) vorgeschlagen:
(7n1X)
• inaktiv
(7n2X)
• aktiv
(7n3X)
• Simulieren
(7n4X)
• HART Slave (special function AO only)
• HART Master (7n5X) (special function AO only)
(7n4X)
• FMR Strom Ausg.
Nach Aktiverung des Alarms können zusätzliche Parameter eingestellt werden.
(7n2X)
Submenu "Setup"
(7n21/7n42)
Wert Ref
Value Reference: Zeigt den Eingangswert an, der in ein 4-20 mA Ausgangssignal umgewan-
delt wird. (Vorgabewert: undefiniert) (geschützt durch Eichschutzschalter)
(7n22/7n43)
0% Wert
0% Value: Dieser Punkt gibt an, welcher Eingangswert einen Ausgangswert von 4mA (0%)
erzeugen soll. Zusammen mit dem 100%-Wert wird diese Angabe zur linearen Skalierung
zwischen Eingangs- und Ausgangswerten verwendet. (Vorgabewert: "unbekannt")
(geschützt durch Eichschutzschalter)
(7n23/7n44)
100% Wert
100% Value: Dieser Punkt gibt an, welcher Eingangswert einen Ausgangswert von 20mA
(100%) erzeugen soll. Zusammen mit dem 0%-Wert wird diese Angabe zur linearen Skalie-
rung zwischen Eingangs- und Ausgangswerten verwendet. (Vorgabewert: "unbekannt")
(geschützt durch Eichschutzschalter)
(7n24/7n45)
Fehlerwert
Error Value: Bestimmt, welcher Strom (in mA) ausgegeben wird, wenn der Eingangswert
einen Fehler enthält oder sich außerhalb des Bereichs 0% - 100% befindet. (Vorgabewert:
22.000 mA) (geschützt durch Eichschutzschalter)
Fehler
Dämpfgsfaktor
ERROR FILTER
%
Simul.-Wert
100%
20
Ausgang
4
0%
(special function AO #2 only)
Fehlerwert
%/mA
%
mA Kalibration
DAC
Feststrom
Aus-
gang
L00-NRF590-19-00-00-de-063
